Ikki qismli suzuvchi balli valf - bu maxsus turdagi valf bo'lib, uning strukturaviy shakli asosan ikki qismdan iborat, shuning uchun u "ikki qismli" deb ataladi. Ushbu valfning asosiy xususiyati shundaki, to'p suzadi, to'pga o'rtacha bosim tushganda, to'p ma'lum bir joy almashishi va chiqish uchining muhrlanishini ta'minlash uchun chiqish uchining muhr yuzasiga mahkam bosilishi mumkin. .
2 dona suzuvchi to'p spetsifikatsiyasi
|
Xizmat |
Yog ', tabiiy gaz, suv va kimyoviy uzatish quvurlarini qo'llash, metalldan metallga muhrlash ba'zi abraziv muhit uchun ishlatilishi mumkin. |
|
Dizayn tanasi |
Ikki qismli tana |
|
Bore |
Teshikni yoki to'liq teshikni kamaytiring |
|
Kaput dizayni |
Kirishni tugatish |
|
To'p dizayni |
Suzuvchi o'rnatilgan to'p |
|
DBB/DIB dizayni |
Qo'llanilmaydigan, qo'llab bo'lmaydigan |
|
Hajmi |
1/2"-8" |
|
Bosim |
150Lb-2500Lb |
|
Dizayn harorati |
-46-200 daraja |
|
Asosiy materiallar |
CS / SS / Dupleks zanglamaydigan po'lat / Bronza / Inconel / Titan qotishma po'latdir |
|
O'rindiqlarni yopish turi |
PTFE / RPTFE / Neylon / Devlon / PEEK / Qattiq muhr |
|
Operatsiya |
Qo'lda, Elektr, Pnevmatik, Yog 'ustida gaz, Elektro-gidravlik aktuator. (Rotork, Biffi, DVG va boshqalar) |
|
Dizayn standarti |
API608/API6D/AWWA/BS5351/ISO17292/DIN/GB/GHOST |
|
Yuzma-yuz |
ASME B16.10/ API6D/DIN |
|
Tugaydi |
RF/RTJ sifatida ASME B16.5, BW to ASME B16.25, SW to ASME B16.11, Thread ends to ASME B1.20.1 |
|
Bosim va haroratni loyihalash |
ASME B16.34 |
|
Sinov standarti |
API6D/API598, ISO5208 |
|
Yong'in xavfsizligi |
APIF6A/API607 |
|
Boshqalar |
Antistatik dizayn, portlashga qarshi stend dizayni, NACE MR0175/ISO15156 (agar mavjud bo'lsa) |

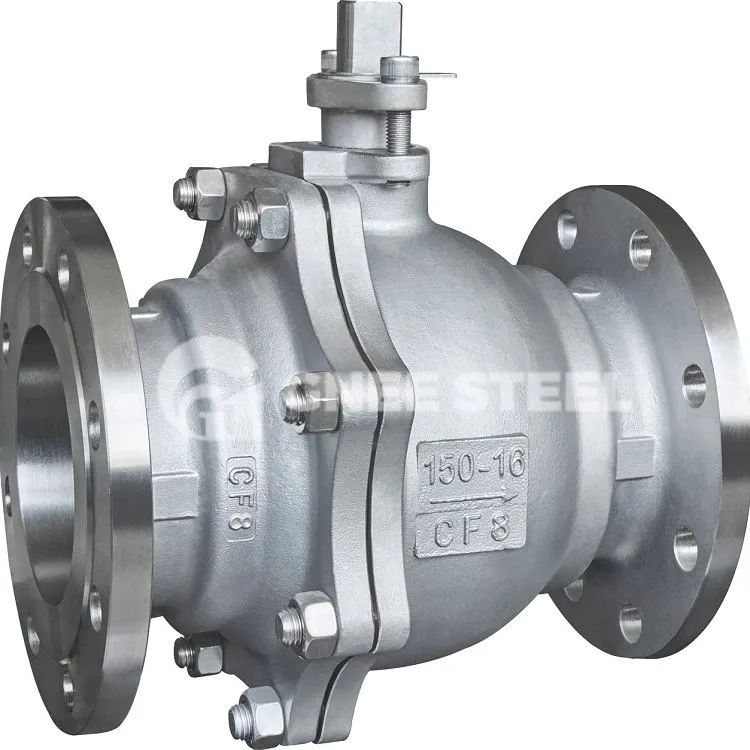

2 dona sharli vana
Ikki qismli ball valfining strukturaviy xususiyatlari:
1. ishqalanishsiz ochish va yopish. Bu xususiyat an'anaviy valfni to'liq hal qiladi, chunki sızdırmazlık yuzasi bir-birining orasidagi ishqalanish va muhrlanish muammosiga ta'sir qiladi.
2. yuqoridan yuklanadigan tuzilma. Quvurga o'rnatilgan valf to'g'ridan-to'g'ri onlayn tekshirish va texnik xizmat ko'rsatishi mumkin, qurilma to'xtashini samarali ravishda kamaytirishi, xarajatlarni kamaytirishi mumkin.
3. Bir o'rindiqli dizayn. Vana bo'shlig'idagi vosita g'ayritabiiy bosim tufayli foydalanish xavfsizligiga ta'sir qiladigan muammoni bartaraf qiling.
4. Past momentli dizayn. Vana poyasining maxsus konstruktiv dizayni, faqat kichik tutqichli valf bilan osongina ochilishi va yopilishi mumkin.
5. xanjar muhr tuzilishi. Vana valf poyasi tomonidan ta'minlangan mexanik kuchga, klapan o'rindig'iga to'p xanjar bosimiga va muhrga tayanadi, shuning uchun valfning muhrlanishi quvur liniyasi differentsial bosimining o'zgarishiga tobe bo'lmaydi, turli ish sharoitlarida, muhrlash ishlashi ishonchli kafolatlanadi.
6. Muhrlash yuzasining o'z-o'zini tozalash tuzilishi. To'p vana o'rindig'idan egilganida, quvur liniyasidagi suyuqlik to'pning muhrlangan yuzasi bo'ylab 360 graduslik bir xil bo'lib, nafaqat mahalliy tozalash o'rindig'idagi yuqori tezlikdagi suyuqlikni yo'q qiladi, balki yuviladi. o'z-o'zini tozalash maqsadiga erishish uchun material to'planishining muhrlangan yuzasi.
