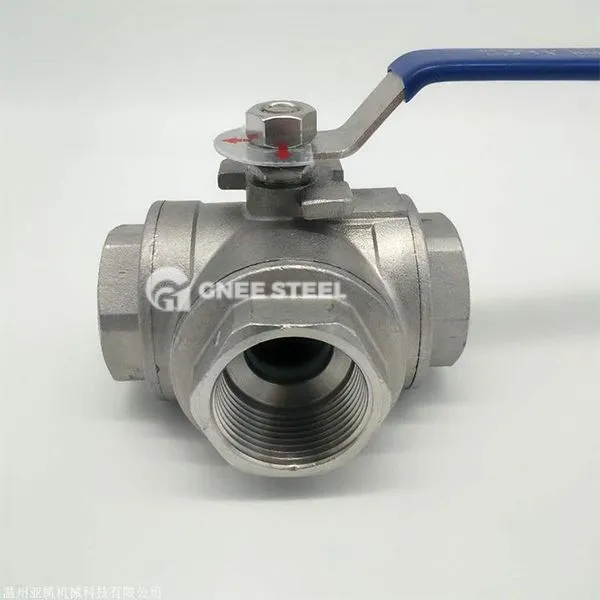

3 yo'l t-port to'pi valfi

Uch tomonlama t t tipli to'p klavi - bu suyuqlikning narigi varaqasini, to'pni T shaklidagi kanal bilan aylantirish orqali uchta quvurni almashtirish orqali uchta quvurni almashtiruvchi klapan.

Yadro tuzilishi

Valve organi: Bosimga chidamliligi va korroziya qarshiligini ta'minlash uchun zanglamaydigan po'latdan yasalgan po'lat, uglerod po'latida yoki maxsus qotishma bilan bog'liq bo'lgan t-shaklidagi uch portli dizayn; To'p: O'rnatilgan T shaklidagi teshik orqali 90 daraja suyuqlik yo'lni o'zgartirishi mumkin (masalan, kiruvchi vositachasini ikki tomondan ikkita nuqta yoki boshqa oqmalarni yo'naltirish kabi); Haydovchi qurilmasi: odatda pnevmatik aktuatorlari (silindr va pistonlar) bilan jihozlangan, avtomatik boshqarish vositalarini qo'llab-quvvatlaydi; O'rta oqishning oldini olish uchun elastik vanve o'rindig'i - bu o'rtacha oqishni oldini olish uchun aniq to'p bilan hamkorlik qiladi.

• Ish bosimi (pn): 1. 6-4 MPA 0
• Asosiy materiallar: uglerod po'lat, zanglamaydigan po'lat, yiqilgan po'lat, itol, ikki dumble zanglamaydigan po'latdan, titan
• Tana: WCB / CF8 / CF8M / CF3M / CF3M / BRASS
• To'p: 2cr13 / 15crma / 25cr2mov / 30cr2mov / 316 / 316l
• PREM: 2cr13 / 15cr2mov / 30cr2mov / 304 / 304l / 316 / 316l
• Muhr: ptfe / rptfe / ppl / verek / grafit
• Port: DN 15- Dn800
• Flanj: din pn 16-40, Ansi 150lb -900 lb, jis10k / 20k
• Standart: DIN 2543-2545 / Din 2501
• Sinov: Din 3230 / en 12266
• Vosita: suv, moy, bug ', suyultirilgan gaz
• Temp .: -29 --150 ºC ºC ºC
• Operatsion: Qabulli tutqich, qurtam witmbox, pnevmatik, elektr



3 yo'l t-port to'pi valfi



Ilova va muammolarni hal qilish

• Kimyoviy va neft sanoati

Ilova: Reaktsiya xom ashyosiga burilish, tugagan moy aralashmasi va korroziv o'rtacha transport;

Muammolarni hal qilish: ko'p tomonlama kommutatsiyalarni amalga oshirish, ommaviy axborot vositalarining ifloslanishidan saqlaning va ishlab chiqarishning uzluksizligini yaxshilashdan saqlaning.

• Farmatsevtika va oziq-ovqat sanoati

Ilova: Steril muhitida sanitariya suyuqliklarini (suyuq dorilar va ichimliklar) qadoqlash va oqim nazorati;

Muammolarni hal qilish: GMP sertifikatlash talablariga javob beradigan Silliq oqim kanallari dizayni orqali qoldiqlarni kamaytiring.

• Energetika va atrof-muhitni muhofaza qilish sanoati

Ilova: Tabiiy gaz quvuri Tarkibi, kanalizatsiya tozalash tizimining aralashuvi;

Muammolarni hal qilish: Valve tanasi tiqilib qolishi va kiyishining oldini olish uchun vosita yoki yopishtiruvchi vositalardan o'rtaga moslashing.

• Avtomatlashtirilgan ishlab chiqarish liniyasi

Ilova: Suyuqlikni almashtirishni masofadan boshqarish (avtomobil ishlab chiqarishdagi sovutish suvi aylanish kabi) uchun PLC tizimiga qo'shilish;

Muammolarni hal qilish: Qo'l aralashuvini kamaytirish va operatsion xatolar xavfini kamaytirish.

L-tipdagi ball klapanidan farq

• Off kanal funktsiyasi farq

T-tur: uchta portning har qanday kommutatsiya birikmasini (masalan, Into → ikkita nuqta tarqalishi, ikkita uya → chiqish);
L-tur: faqat ikkita intapar va bitta rozetka (A → B yoki a → kabi → kabi) o'rtasida faqat to'g'ri burchakli kommutatorga o'tishi mumkin.

• Ariza stsenariysi diqqat markazida

T-tur: Ko'p yo'nalishli oqim reaktsiyasini talab qiladigan murakkab tizimlar uchun mos (kimyoviy reaktorni kimyoviy reaktoring ko'p metrli material aralashtirishni talab qiladi);
L-turi: asosan o'rta tarqalish uchun ishlatiladi (masalan, suyuqlikni ikki xil ishlov berish birligiga kiritish kabi).

• Strukturaviy dizayn farqsi

T-turi sohasi: Teshik orqali T shaklidagi va aylanishdan keyin turli xil oqimlarning turli kombinatsiyalari hosil bo'ladi;
L-tipidagi soha: Teshik orqali to'g'ri burchakli l shaklidagi va faqat sobit oqim yo'nalishini almashtirishni qo'llab-quvvatlaydi.
