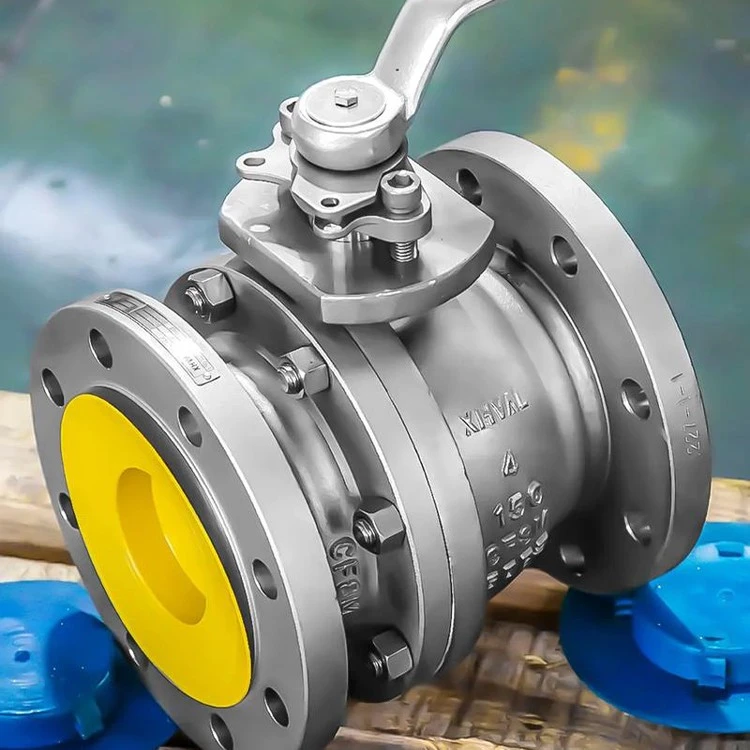

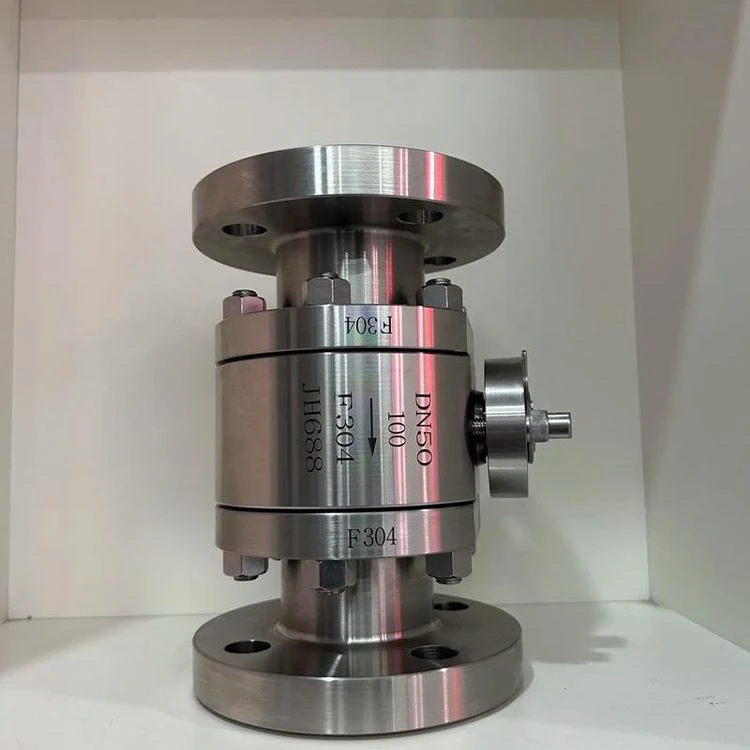

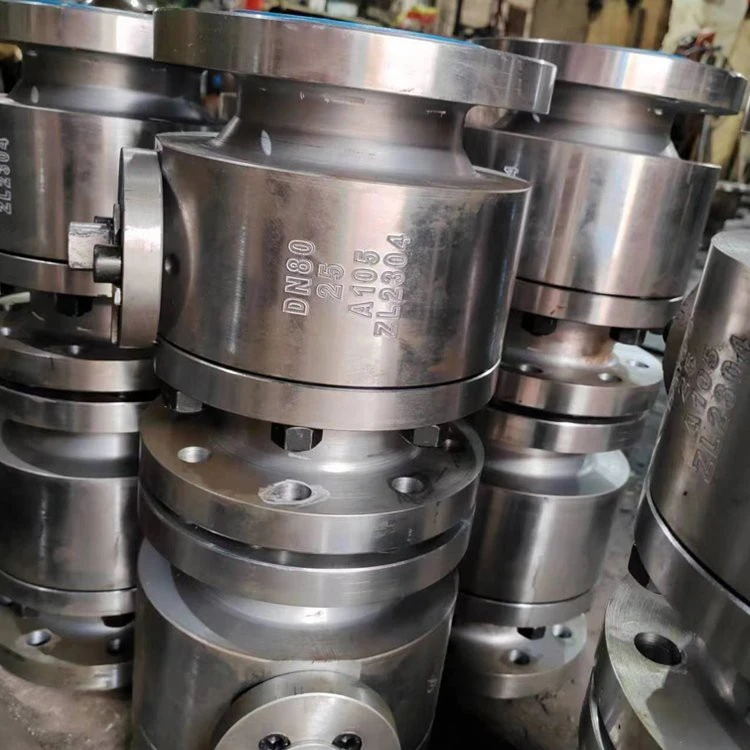

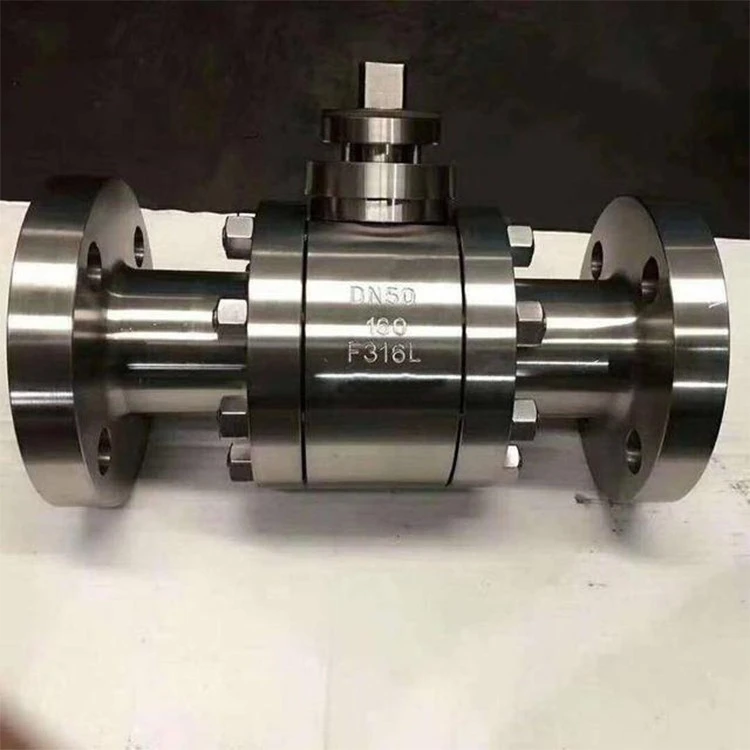

Ta'rifiga ko'raAPI 608standart, API 608 zarb qilingan po'latdan yasalgan suzuvchi sharli klapan - bu neft, neft-kimyo va tabiiy gaz sanoatida jiddiy texnologik oqimlar uchun maxsus mo'ljallangan metall sharli valf.
Vana tanasi quymalarga qaraganda yaxshiroq material zichligi va mexanik xususiyatlarga ega bo'lgan zarb jarayoni bilan ishlab chiqariladi. uning"suzuvchi" konstruksiya dizayni shuni anglatadiki, to'p sobit mil tomonidan qo'llab-quvvatlanmaydi, lekin o'rtacha bosim ta'sirida ozgina siljish hosil qiladi va ishonchli nol -oqish muhrlanishiga erishish uchun quyi oqim o'rindig'iga mahkam bosing.
Ushbu standart ASME B16.34 umumiy standartidan ko'ra dizayn devor qalinligi, novda mustahkamligi va{0}}statiklikka qarshi ishlashga nisbatan qattiqroq talablarni qo'yadi.
Soxta suzuvchi balli klapanlar texnik tavsiflar jadvali
| Element | Standart / Malumot |
| Dizayn va ishlab chiqarish | API 608 / ASME B16.34 (API 6D muvofiqligi mavjud) |
| Yuz-to-yuz oʻlchami | ASME B16.10 / API 6D |
| Flanj so'nggi o'lchamlari | ASME B16.5 / ASME B16.47 |
| Butt-payvandlash (BW) tugaydi | ASME B16.25 |
| Bosim{0}}harorat darajasi | ASME B16.34 |
| Tekshirish va sinov | API 598 / API 6D |
| Yong'in-Xavfsiz dizayn | API 607 / API 6FA |
| Anti{0}}statik / Portlash-Proof stend | API 608 bo'yicha majburiy talab |

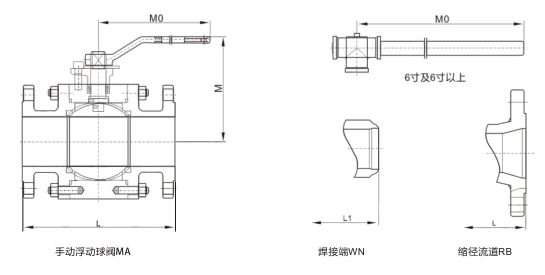

API 608 zarb qilingan po'latdan suzuvchi sharli valfni chizish
API 608 suzuvchi sharli klapan Mina komponentli material
| Qism nomi | Karbonli po'lat (CS) | Zanglamaydigan po'lat (SS) | Ikki tomonlama po'lat (DSS) |
| Tana | ASTM A105 | ASTM A182 F316 / F304 | ASTM A182 F51 |
| To'p | A105 + ENP / F304 | ASTM A182 F316 | ASTM A182 F51 |
| Kreslo halqasi | R-PTFE / Devlon / Neylon | PTFE / R-PTFE / PEEK | PEEK / Metall-to-Metal |
| Poyasi | ASTM A182 F6a / 17-4PH | ASTM A182 F316 | ASTM A182 F51 |
| Qadoqlash | Moslashuvchan grafit | Moslashuvchan grafit | Moslashuvchan grafit |
| Shlangi | SS304 + Grafit spiral yarasi | SS316 + Grafit spiral yarasi | F51 + Grafit spiral yara |
| Boltlar / yong'oqlar | ASTM A193 B7 / A194 2H | ASTM A193 B8M / A194 8M | ASTM A193 B8M / A194 8M |
API 608 soxta suzuvchi sharli klapan ulanishi va umumiy o'lchamlari (sinf 150/300/600)
Eslatma: Flanesli uchi (RF) uchun odatiy o'lchamlar. Birliklar: mm.
Sinf 150LB (PN20)
| Hajmi (dyuym) | 1/2" | 3/4" | 1" | 1-1/2" | 2" | 3" | 4" | 6" |
| L (Yuz-to-yuz) | 108 | 117 | 127 | 165 | 178 | 203 | 229 | 394 |
| H (balandlik) | 65 | 70 | 85 | 110 | 125 | 165 | 200 | 280 |
| W (qo'l g'ildiragi/tutqich) | 130 | 130 | 160 | 230 | 230 | 400 | 600 | 800 |
Sinf 300LB (PN50)
| Hajmi (dyuym) | 1/2" | 3/4" | 1" | 1-1/2" | 2" | 3" | 4" | 6" |
| L (Yuz-to-yuz) | 140 | 152 | 165 | 190 | 216 | 283 | 305 | 403 |
| H (balandlik) | 68 | 75 | 90 | 115 | 135 | 180 | 220 | 310 |
Sinf 600LB (PN100)
| Hajmi (dyuym) | 1/2" | 3/4" | 1" | 1-1/2" | 2" | 3" | 4" | 6" |
| L (Yuz-to-yuz) | 165 | 190 | 216 | 241 | 292 | 356 | 432 | 559 |
| H (balandlik) | 75 | 85 | 105 | 130 | 155 | 210 | 260 | 350 |
API 608 zarb qilingan po'latdan suzuvchi sharli valfni tekshirish va sinovdan o'tkazish
| Vizual tekshirish | MSS SP-55 |
| Materialni tekshirish |
PMI testi ---- Kimyoviy tahlil HB testi --- Qattiqlik testi UT --- Ultratovush tekshiruvi RT---Radiografik test MT --- Magnit sinovi NDT testi buzilmaydigan- |
| O'lchamlarni tekshirish | Chizmalarga ko'ra |
| Valfni tekshirish va tekshirish | API 598, DIN 3230, EN 12266, BS 5146 |
Xususiyatlari
- Soxta yaxlitlik:Soxta po'latdan (A105, F316 va boshqalar) ishlab chiqarilgan bo'lib, quyma nuqsonlarini bartaraf qiladi va yuqori-bosimdagi xizmat uchun yuqori quvvat beradi.
- Oʻz-oʻzidan{0}yopish:"Suzuvchi to'p" to'pni quyi oqim o'rindig'iga surish uchun chiziq bosimidan foydalanadi, bu esa anol-oqish muhri.
- Majburiy xavfsizlik:O'z ichiga oladiAnti-statikqurilma,Tasdiqlovchi novdani-changlang, vaAPI 607 Fire-Xavfsizstandart sifatida dizayn.
- Yuqori chidamlilik:Oddiy ASME klapanlariga qaraganda qalinroq devorlar va kuchli poyalarga ega, ayniqsa qattiq neftni qayta ishlash muhiti uchun mo'ljallangan.
Ilovalar
- Qayta ishlash va neft kimyosi:Uglevodorodlar va korroziy suyuqliklar uchun muhim texnologik quvurlar.
- Neft va gaz:Tabiiy gaz taqsimoti, kompressor stantsiyalari va rezervuar fermalari kollektorlari.
- Kimyoviy qayta ishlash:Xavfli yoki zaharli kimyoviy moddalarni ishonchli izolyatsiya qilish.
- Energiya va kommunal xizmatlar:Yuqori{0}}bosimli bug ', sanoat gaz transporti va suv tizimlari.

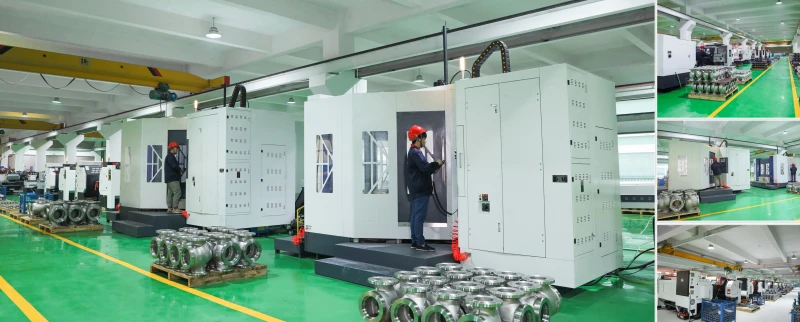

CNC SEIK ustaxonasi
TSS
API 608 va API 6D o'rtasidagi farq nima?sharli vana?
| Hajmi | API 608 sharikli vana | API 6D sharli vana |
|---|---|---|
| Asosiy joylashishni aniqlash | Umumiy sanoat sharli vana | Quvur liniyasi-maxsus sharsimon valf |
| Ilova stsenariylari | Zavodda texnologik quvurlar tizimi- | Uzoq{0}}masofalarga neft va gaz uzatish quvurlari |
| Nominal o'lcham oralig'i | Ko'pincha kichik o'lchamlar (odatda ½" ~ 12") | Katta o'lchamlar ustunlik qiladi (odatda 2 "~ 60") |
| To'pning tuzilishi | Ko'pchilik suzuvchi to'p | Ko'pincha trunnion sobit to'p |
| Ishlash talablari | An'anaviy jarayonga javob beradi, yong'in xavfsizligi API 607 ga mos keladi | Yuqori xavfsizlik va muhrlanish ko'rsatkichlarini talab qiladi, API 6FA yong'indan himoya qilish talablariga javob berishi kerak, qo'shimcha ravishda DBB / DIB muhrlanishi, avtomatik bosimni kamaytirish va boshqa maxsus funktsiyalar bilan jihozlangan |
API 608 bosim darajasi qanday?
API 608 qamrab oladi150#~800LB (ANSI bosim sinflari):
Flanesli/tutqichli payvandlash klapanlari: 150LB, 300LB, 600LB
Soketli payvandlash / tishli so'nggi klapanlar: 150LB, 300LB, 600LB, 800LB
API 608 yong'inga qarshimi?
Ha, API 608 klapanlarni yong‘inga qarshi{1}}xavfsiz dizaynga mos kelishini talab qiladi.
Bu aniq yongʻinga chidamli dizaynni talab qiladi va yongʻinga qarshi sinovlar yongʻin natijasida yumshoq plomba moddasi shikastlangandan soʻng metall-metall bilan{3}} aloqada boʻlgan vaqtincha muhrlanishni taʼminlash uchun API 607 yongʻin sinovi standarti talablariga javob berishi kerak.
