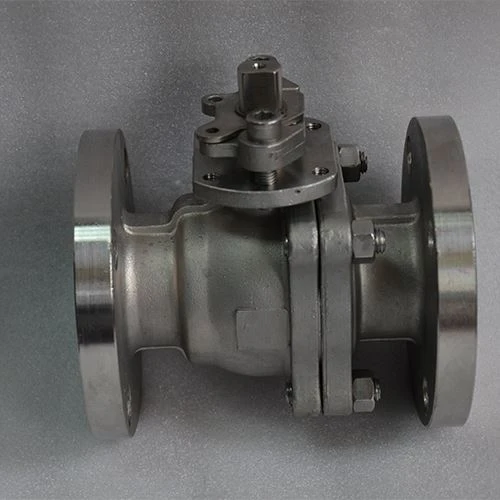

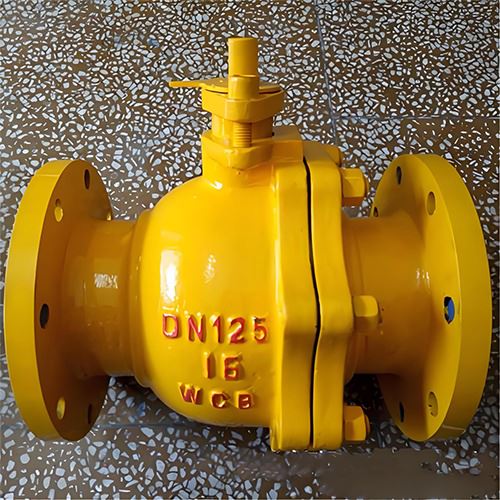

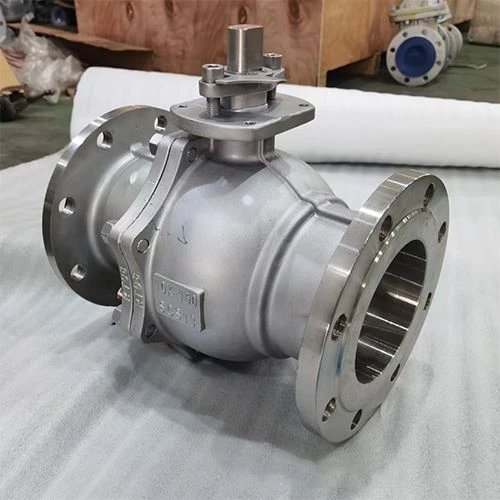

API 6D qisqartirilgan teshikli suzuvchi sharli klapan nima?
AnAPI 6D qisqartirilgan teshik (RB) suzuvchi sharli vanaAmerika neft institutining quvurlarga xizmat koʻrsatish boʻyicha texnik xususiyatlariga muvofiq ishlab chiqilgan-aniq muhandislik klapanidir.
Kamaytirilgan teshik:Ichki port diametri quvur diametridan bir o'lcham kichikroq (masalan, 3" ichki teshikka ega 4" valf). Ushbu dizayn valfning o'lchamini, og'irligini va moment talablarini kamaytiradi.
Suzuvchi to'p:Trunnion klapanlardan farqli o'laroq, ushbu dizayndagi to'p sobit emas. U ikkita o'rindiq orasida "suzadi". Vana yopilganda, yuqori oqim bosimi to'pni quyi oqim o'rindig'iga mahkam itarib, qattiq, pufakcha{2}}o'tkazmaydigan muhr hosil qiladi.
API 6D sertifikati:Bu valfning bosim sinovi, materialning izlanishi va yong'in xavfsizligi uchun qat'iy standartlarga javob berishini ta'minlaydi.
To'liq API 6D muvofiqligi kafolatlangan.API sertifikatlarimizni va Tegirmon sinov sertifikatlari (MTC) namunalarini yuklab olish uchun shu yerni bosing.
Texnik spetsifikatsiyalar
| Xususiyat | Tafsilotlar |
| Dizayn standarti | API 6D, ASME B16.34, ISO 17292 |
| Hajmi diapazoni | 1/2 "dan 10" gacha (Suzuvchi dizayn uchun odatiy) |
| Bosim klassi | Sinf 150, 300, 600 |
| Port turi | Kamaytirilgan teshik (RB) |
| Tana materiallari | WCB, LCC, CF8M, A105, LF2, F316 |
| O'rindiq materiallari | PTFE, RPTFE, Devlon, PEEK |
| Yong'in xavfsizligi | API 607 / API 6FA |
| Ulanishlarni tugatish | Flanesli (RF, RTJ), BW, NPT |
API 6D suzuvchi sharli klapanlarning xususiyatlari
Bosim-yordamchi muhrlash:Suzuvchi shar konstruksiyasi muhrni kuchaytirish uchun chiziq bosimidan foydalanadi va past bosim sharoitida ham ishonchlilikni ta'minlaydi.
O'chirishga qarshi-poyasi:Poyaning yuqori bosim ostida chiqib ketishining oldini olish uchun ichki yelka bilan yaratilgan.
Anti{{0}statik qurilma:Portlovchi muhitda uchqun paydo bo'lishining oldini olish uchun to'p, novda va korpus o'rtasida elektr uzluksizligini ta'minlaydi.
NACE MR0175 muvofiqligi:Vodorod sulfidini (H2S) o'z ichiga olgan "nordon xizmat" uchun mavjud.
Favqulodda plomba in'ektsiyasi:O'rindiq shikastlanganda muhrlanishni tiklash uchun kattaroq o'lchamlarda mavjud.
API 6D suzuvchi sharli klapanlarning afzalliklari
Xarajat samaradorligi:To'p va korpus kichikroq bo'lgani uchun RB klapanlari kamroq material ishlatadi, bu esa ularni to'liq{0}}burchakli versiyalarga qaraganda ancha arzonroq qiladi.
Pastki moment:Kichikroq sharlar kamroq ishqalanishni boshdan kechiradi, bu esa kichikroq va arzonroq aktuatorlarni (pnevmatik yoki elektr) talab qiladi.
Og'irlikni kamaytirish:Har bir kilogramm muhim boʻlgan dengiz platformalari yoki skidli{0}}oʻrnatilgan tizimlar uchun ideal.
Optimallashtirilgan oqim:Bir oz bosim pasayishi mumkin bo'lgan tizimlarda RB klapanlari to'liq portli valfning asosiy qismisiz-ajoyib oqim nazoratini ta'minlaydi.
Ilovalar
API 6D qisqartirilgan teshikli suzuvchi sharli klapan keng tarqalgan bo'lib qo'llaniladi:
Tabiiy gaz quvurlari:Tarqatish liniyalari uchun ishonchli oʻchirish-.
Neft-kimyo zavodlari:Qayta qilingan mahsulotlar va kimyoviy moddalar bilan ishlash.
Neftni qayta ishlash zavodlari:Cho'chqachilik talab qilinmaydigan ikkilamchi ishlov berish liniyalarida qo'llaniladi.
Suvni tozalash:Yuqori bosimli-sanoat suv tizimlari.
GNEE Hard Seal Trunnion Mounted Ball valve Workshop
TSS
API 600 va API 6D o'rtasidagi farq nima?
Asosiy farq ulardaqamrovivailova: API 600neftni qayta ishlash zavodi eshik klapanlari uchun o'ziga xos dizayn standarti, esaAPI 6Duzoq masofali quvurlarda qoʻllaniladigan barcha klapanlar uchun umumiy standart-dir.
| Xususiyat | API 600 | API 6D |
| Birlamchi sanoat | Neftni qayta ishlash zavodlari / quyi oqim | Quvurlar / Midstream |
| Valf turlari | Faqat eshik klapanlari | To'p, darvoza, chek, vilka |
| Devor qalinligi | Qo'shimcha qalin (korroziya uchun) | ASME B16.34 bo'yicha |
| Asosiy talab | Uzoq xizmat muddati | DBB va "Piggable" dizaynlari |
| Sinov | Standart (API 598) | Qattiqroq (API 6D) |
To'liq teshikli va qisqartirilgan teshikli valflar o'rtasidagi farq nima?
Asosiy farq - buteshik o'lchami (port)quvur diametri bilan solishtirganda vana to'pi ichida.
To'liq teshik (to'liq port)
Teshik:To'pdagi teshik - bubir xil o'lchamdaquvurning ichki qismi sifatida.
Taroziga soling:Oqim cheklovi yo'q va bosimning nol pasayishi. Bu imkon beradi"cho'chqachilik"(tozalash vositalarini quvur orqali yuborish).
Kamchiliklari:Vana kattaroq, ancha og'irroq va qimmatroq.
Kamaytirilgan teshik (qisqartirilgan port)
Teshik:To'pdagi teshikkichikroqquvur diametridan (odatda bitta quvur o'lchami bilan).
Taroziga soling:Buarzonroq, engilroq, va yanada ixcham. Burish uchun kamroq kuch (moment) talab qilinadi, shuning uchun u kichikroq aktuatorlardan foydalanishi mumkin.
Kamchiliklari:Bu engil bosim pasayishiga olib keladi vacho'chqachilik qilish mumkin emaschunki ochilish asboblarni tozalash uchun juda tor.
