ASTM A351 CF8M sharli vana dan qurilgan yuqori samarali sanoat klapandirCF8M zanglamaydigan po'lat-ko‘rsatuv ekvivalenti AISI 316 zanglamaydigan po'lat-neft-kimyo, energiya ishlab chiqarish, dengiz suvini tuzsizlantirish va farmatsevtika kabi og‘ir muhitlarda korroziv suyuqliklarni yoqish/o‘chirish uchun keng qo‘llaniladi. Uning asosiy kuchli tomonlari xlorid stressli korroziyaga yorilish, chuqurlashish va oksidlanishga qarshi ajoyib qarshilik va ekstremal harorat oralig'ida mukammal ishlashdir.
Valflar o'ta kritik qurilmalar va dengiz suvini tuzsizlantirish loyihalari uchun eng yaxshi tanlovdir! A351 CF8M sharli valfi sizning asosiy uskunangizni himoya qiladi.Ish tafsilotlari va maxsus taklifni olish uchun bosing!
ASTM A351 CF8M balli klapan haqida batafsil ma'lumot
| Element | Spetsifikatsiya |
|---|---|
| Tana materiali | ASTM A351 CF8M (Ostenitik zanglamaydigan po'latdan quyma) |
| Ekvivalent materiallar | AISI 316, EN 1.4408, ZG07Cr19Ni11Mo2 |
| Nominal diametri | DN15 ~ DN300 (1/2" ~ 12") |
| Bosim darajasi | Sinf 150 ~ 1500 (PN16 ~ PN250) |
| Ulanishlarni tugatish | Flanesli, payvand choki, rozetkali payvandlash |
| Harakat turi | Qo'lda, pnevmatik, elektr (ixtiyoriy) |
| Muhrlash tuzilishi | Yumshoq muhr (PTFE/RTFE), Metall muhr (Stellit qoplamasi) |
| Ishlash harorati | -196 daraja ~ 537 daraja (o'rindiq materialiga qarab farq qiladi) |
| Amaldagi ommaviy axborot vositalari | Suv, moy, kislotalar, ishqorlar, bug ', xlorid{0}}tarkibida suyuqliklar va boshqa korroziv muhitlar |
| Sinov standartlari | API 598 (Vana bosimi sinovi), ISO 5208 B sinfidagi oqish tezligi |
ASTM A351 CF8M balli klapanning texnik xususiyatlari
| arametr toifasi | Spetsifikatsiya |
|---|---|
| Kimyoviy tarkibi (og'irligi%) | C 0,08 dan kam yoki teng, Si 1,00 dan kam yoki teng, Mn 2,00 dan kam yoki teng, P 0,035 dan kam yoki teng, S 0,03 dan kam yoki teng, Cr: 16,0–18,5, Ni: 10,0–14,0, Mo: 10,0–14,0. |
| Mexanik xususiyatlar | Cho'zilish kuchi 485 MPa dan katta yoki unga teng, oqish kuchi 205 MPa dan katta yoki unga teng, cho'zilish 30% dan katta yoki unga teng |
| PREN (Pitting qarshiligining ekvivalent raqami) | 25,5 dan katta yoki teng (Mo kontenti bilan yaxshilangan) |
| Issiqlik bilan ishlov berish | Eritmani 1050-1120 daraja suv bilan o'chirish bilan tavlash |
| Casting standarti | ASTM A351 / GB/T 12230 |
| Soxta ekvivalent daraja | ASTM A182 F316 |
| Korroziyaga qarshilik | HCl, H₂SO₄, NaCl eritmalariga mukammal qarshilik; ayniqsa dengiz va dengiz muhiti uchun javob beradi |
| Yong'in-Xavfsiz dizayn | API 607 / API 6FA yong'inga qarshi sinov talablariga javob beradi |
| Anti-statik xususiyat | Supero'tkazuvchi{0}}ichiga o'rnatilgan prujinali statik zaryad to'planishining oldini oladi |
| Shamollatish-Standart | Pastki{0}}kirish novdasi dizayni yuqori bosim ostida xavfsizlikni ta'minlaydi |
ASTM A351 CF8M balli vana dizayn standartlari
| Standart toifa | Standart kod | Tavsif |
|---|---|---|
| Materiallar spetsifikatsiyasi | ASTM A351 CF8M | Ostenitik zanglamaydigan po'latdan quyma-bosimli qismlar uchun kimyoviy va mexanik xususiyatlarini boshqaradi |
| Valf dizayni | API 6D / ISO 17292 | Neft, tabiiy gaz va sanoat quvurlari tizimlarida ishlatiladigan shar klapanlari uchun dizayn |
| Yuz-to-yuz oʻlchovlari | ASME B16.10 | O'zaro almashinish va o'rnatish mosligi uchun valf uzunligini standartlashtiradi |
| Flanjli ulanishlar | ASME B16.5 / GB/T 9113 | Flanj o'lchamlari va murvat mosligi uchun reytinglarni belgilaydi |
| Payvandlash uchlari | ASME B16.25 | Qopqoq va rozetkali payvandlash uchlari uchun tayyorgarlik va o'lchamlarni belgilaydi |
| Yong'in sinovi | API 607 / API 6FA | Yong'indan keyingi-xavfsiz{1}} sharoitlarda yong'in xavfsizligini tasdiqlaydi |
| Bosim sinovi | API 598 / ISO 5208 | Qobiq va o'rindiqning oqishini tekshirishning majburiy tartiblari |
| Qochqin emissiyalar | ISO 15848-1 A sinfi | Atrof-muhitga oid qat'iy qoidalarga rioya qilgan holda, ildizning minimal oqishini ta'minlaydi |
| Anti-statik talab | BS 6364 | Past haroratli xizmat ko'rsatish klapanlarida-antistatik dizayn uchun mos yozuvlar standarti- |
ASTM A351 CF8M balli vana mahsulotining xususiyatlari
- Yuqori korroziyaga chidamlilikMolibden (2–3%) xloridga chidamliligini sezilarli darajada oshiradi{2}}dengizda, kimyoviy va dengizda foydalanish uchun ideal.
- Nol-Oqish muhrlanishi: Ikkita-muhrlash variantlari-elastomerik (PTFE/RTFE) yoki metall{2}}to-metall (Stellit)-bilan ISO 5208 B sinfi standartlariga javob beradigan ikki tomonlama mahkam o‘chirishni ta’minlaydi.
- Yuqori-ishonchli qurilish: U{0}}o‘chirishga chidamli novda va antistatik dizayn xavfli muhitda xavfsiz ishlashni ta’minlaydi
- Keng harorat diapazoni: Kriogen (-196 daraja)dan yuqori haroratgacha (537 daraja) barqaror ishlash
- Uzoq xizmat muddati12 000 tsiklli chidamlilik sinovlari orqali tasdiqlangan; 10MPa bosim ostida ham past oqishni saqlaydi
- Smart integratsiya tayyorKorpusdagi M12 × 1,5 tishli port prognozli texnik xizmat ko'rsatish va raqamli zavodni boshqarish uchun bosim monitoringi modullari bilan integratsiyaga imkon beradi

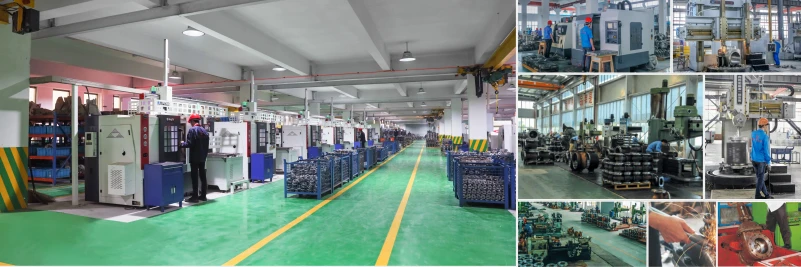

GNEE ASTM A351 CF8M balli klapan zavodi
TSS
CF8M balli klapanning bosim darajasi qanday
ASTM A351 CF8M sharli klapanlarining bosim darajasi ularning konstruktiv dizayni va qoʻllash standartlariga qarab oʻzgaradi, umumiy koʻrsatkichlari 1000 WOG va 1500 psi. 1000 WOG boʻlib, klapan 1000 psi (taxminan 6,9, MPa) ish bosimiga bardosh berishi mumkinligini koʻrsatadi. tizimlari. Yuqori texnik xususiyatlar og'ir ish sharoitlari uchun 1500 sinfiga (taxminan 25 MPa) yetishi mumkin.
Ball klapanlar uchun qanday API standartlari qo'llaniladi
Sharli klapanlar mos keladigan asosiy API standartlari API 6D, API 608 va API 598 ni o'z ichiga oladi. Ushbu standartlar sharli klapanlar uchun dizayn, ishlab chiqarish, ishlash sinovlari va tekshirish talablarini belgilaydi va neft, gaz va kimyo sanoatida keng qo'llaniladigan asosiy spetsifikatsiyalardir.
