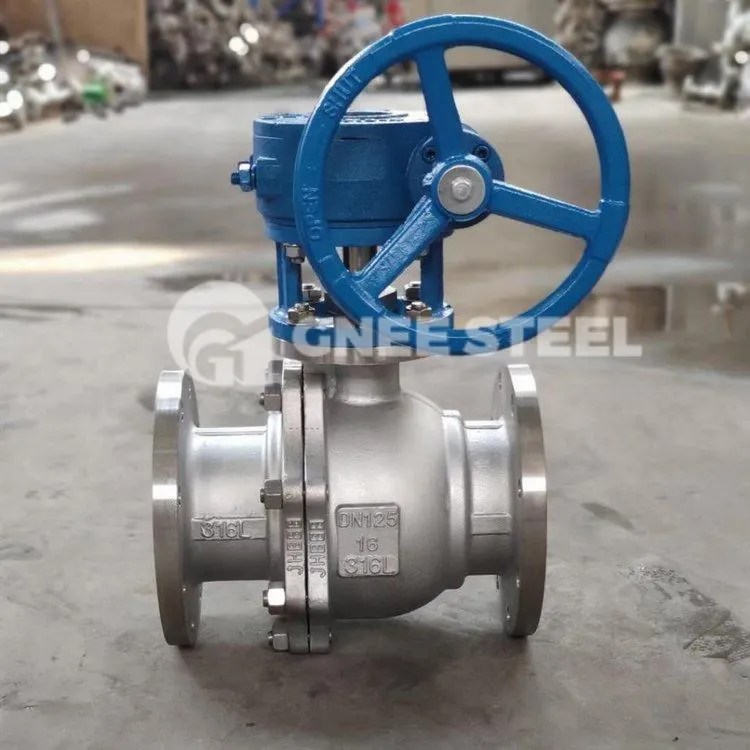

Karbonli po'latdan yasalgan ball valf - bu uglerodli po'latdan yasalgan sharli valf. Quvur liniyalarida uglerod po'latdan yasalgan balli klapanlar asosan ommaviy axborot vositalari oqimining yo'nalishini kesish, tarqatish va o'zgartirish uchun ishlatiladi. Ularni faqat 90 daraja aylantirish kerak va ularni mahkam yopish uchun juda kichik burilish momenti talab qilinadi. Karbonli po'latdan yasalgan balli klapanlar kalit va o'chirish vanalari sifatida foydalanish uchun javob beradi. Bilye klapanlarining rivojlanishi V tipidagi balli klapanlar kabi drossel va oqimni boshqarish imkonini beruvchi dizaynlarga olib keldi.
Uglerodli balli klapan spetsifikatsiyasi
Asosiy tuzilma: V segmentli balli klapan
Oʻlchamlari: diapazon 2 “-20” dan
Bosim: diapazon ANSI 150LB-300LB,PN10-PN63
Ishlash: to'g'ridan-to'g'ri o'rnatish, tutqich tutqichlari, reduktorlar, pnevmatik aktuatorlar yoki elektr aktuatorlar
Ulanish tugaydi: RF RTJ, BW
Material: Karbonli po'lat. Zanglamaydigan po'latdan yasalgan maxsus materiallar
Standart: API6D, BS5351, ASME, ANSl va boshqalar
Tekshirish standarti: API598
O'rindiq materiali: S.S+STL 06 yoki PEEK
uglerodli po'latdan yasalgan flanesli valf
Karbonli po'latdan yasalgan balli klapanning ishlash jarayoni
- Quvurga ulashdan oldin quvur liniyasidagi qolgan aralashmalarni yuving va olib tashlang (bu moddalar valf o'rindig'iga va to'piga zarar etkazishi mumkin).
- O'rnatish vaqtida aktuator va aksessuarlarga shikast etkazmaslik uchun valfning aktuator qismini ko'tarish nuqtasi sifatida ishlatmang.
- Ushbu turdagi vana quvurlarga nisbatan gorizontal yoki vertikal yo'nalishda o'rnatilishi kerak.
- O'rnatish joyi yaqinidagi quvur liniyasi cho'kmasligi yoki tashqi kuchlarga ta'sir qilmasligi kerak; quvur liniyasining og'ishini bartaraf etish uchun quvur liniyasi qavslari yoki tayanchlari ishlatilishi mumkin.
- Quvur liniyasiga ulangandan so'ng, gardish ulanish murvatlarini belgilangan moment bilan o'zaro bog'lang.
