motorli shar klapan Tavsif
Elektr balli klapan sanoat avtomatizatsiyasini boshqarish tizimlarida muhim aktuator hisoblanadi. U valf diskini novda o'qi atrofida aylantirish orqali ishlaydi. Vana o'rindig'ining ochilishidagi o'zgarish valf diskining harakatiga to'g'ridan-to'g'ri proportsionaldir. Elektr balli klapanlar asosan quvur liniyasidagi muhitni o'chirish yoki ulash uchun ishlatiladi va suyuqlik oqimini tartibga solish va boshqarish uchun ham ishlatilishi mumkin. Ular sanoatni avtomatlashtirish jarayonini boshqarishda quvur liniyasi bosimi komponentlari sifatida xizmat qiladi.
avtomatlashtirilgan balli klapan spetsifikatsiyasi
| Nominal diametr | NPS1/2"-48"DN15-DN1200 |
| Ulanish turi | Flanj/payvandlash/rozetkali payvandlash |
| Nominal bosim | 1.0-16MPa 150LB-900LB |
| Ishlash harorati | -40 darajadan 260 darajagacha |
| Ishlaydigan vosita | Suv, neft, gaz va boshqalar. |
| Tana materiali | Zanglamaydigan po'lat (ASTM A351-CF8M,CF8) |
| Flanj uchi standarti | JIS B2220, ANSI B16.5 |
| Sinov | API 598, API 6D |
| Dizayn standarti | ANSI B16.34, API 603 |

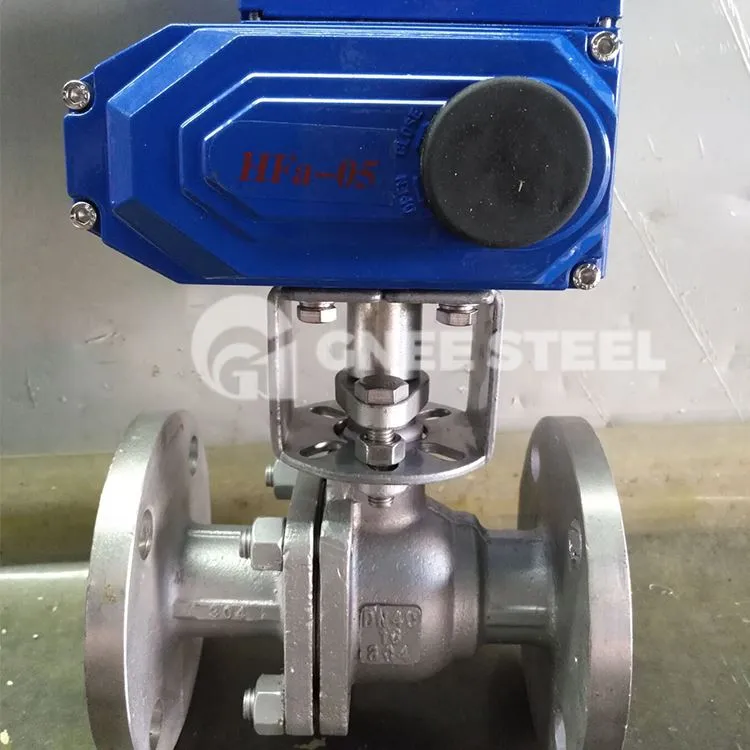

elektr motorli valf
Elektr balli vana tutilishining sabablari va diagnostika usullari
1-qadam: Birinchidan, vites qutisidagi kuchli zang, podshipnikning shikastlanishi yoki begona jismning to'siqlari valfning noto'g'ri ishlashiga olib kelishini tekshirish uchun transmissiya vites qutisini oching. Agar bu sabablar bo'lmasa, keyingi bosqichga o'ting.
2-qadam: Elektr sharli valfda drenaj operatsiyasini bajaring. Vana kamerasida bosim mavjud bo'lsa, tutilish muhrlangan o'rindiqning tiqilib qolishi bilan bog'liqligini oldindan aniqlash mumkin. Sızdırmazlık o'rindig'i odatda 0,003 dyuymli lateral harakat maydoniga ega bo'lishi kerak. Agar AOK qilingan muhrlangan moy qotib qolsa, qoldiqlar muhrlangan o'rindiq bo'shliqlariga yopishib qolsa yoki muhrlangan o'rindiq prujinasi noto'g'ri ishlamasa, bu muhrlangan o'rindiqning tiqilib qolishiga va sharsimon valfning ushlanishiga olib kelishi mumkin.
3-qadam: Drenaj ishi paytida valf kamerasida bosim bo'lmasa, tutilish valf kamerasi va asosiy quvur liniyasi o'rtasidagi katta bosim farqi tufayli yuzaga kelganligini aniqlash mumkin. Bosim farqi juda katta bo'lsa, muhrlangan o'rindiq to'p yuzasiga mahkam bosilib, ish momentini oshiradi va balli valfni ushlab turishi va noto'g'ri ishlashiga olib keladi.
