Flanesli sharli vana yetkazib beruvchi-GNEE
Bilye klapanlar va eshik klapanlari bir xil turdagi klapanlardir. Farqi shundaki, yopish a'zosi shar shaklida bo'ladi. Sfera ochilish va yopish uchun valf tanasining markaziy chizig'i atrofida aylanadi. GB/T21465-2008 gardishli sharli klapan standarti "Vana terminologiyasi" valf sifatida aniqlanadi, unda ochilish va yopish qismlari (to'p) valf novdasi tomonidan boshqariladi va valf poyasining o'qi atrofida aylanadi.
Ball valve gardish turi Spetsifikatsiya
|
Hajmi diapazoni
|
1/2" dan 6" gacha |
|
Material
|
SS316 Quyma po'lat |
|
Ish bosimi
|
10 kg/sm² |
|
Flanjli ulanishlar
|
ANSI 150 # / 300 # JIS 10K PN10 / PN16 |
|
Valf korpusining materiali
|
Quyma po'lat A216 WCB SS316 / CF8M |
|
Qo'llaniladigan vosita
|
Umumiy neft, gaz va suv ilovalari |
Flanjli valf materiallari
| Element | Tavsif | Material |
|---|---|---|
| 1 | Tana | A{{}}}CF8M |
| 2 | Qopqoq | A{{}}}CF8M |
| 3 | To'p | A{{}}}CF8M |
| 4 | To'p o'rindig'i | TFM 1600 |
| 5 | Tana muhri | PTFE |
| 6 | Yuvish moslamasi | PTFE |
| 7 | Qadoqlash | PTFE |
| 8 | Poyasi | ASTM A276-316} |
| 9 | Bez yong'og'i | AISI 304 |
| 10 | Pinni to'xtatish | AISI 304 |
| 11 | Tutqich | AISI 304 |
| 12 | Tutqich yeng | PVX |
| 13 | Poya yong'og'i | AISI 304 |
| 14 | Bahor yuvish mashinasi | AISI 304 |
| 15 | Bolt | AISI 304 |
| 16 | Bez | AISI 304 |
| 17 | To'xtatuvchi | AISI 304 |
| 18 | Mil uchun aylanalar | AISI 304 |
| 19 | Chelik quvur | AISI 304 |
| 20 | Kalit bloki | AISI 304 |
| 21 | Bolt | AISI 304 |
Flanjli balli klapanlarning strukturaviy xususiyatlari qanday?
Flanjli ball klapan tuzilishi xususiyatlari:
1, ishqalanishsiz ochish va yopish
Bu xususiyat muhrlangan yuzalar orasidagi o'zaro ishqalanish tufayli muhrlanishga ta'sir qiluvchi an'anaviy valflar muammosini to'liq hal qiladi.
2, tepaga o'rnatilgan struktura
Quvur liniyasiga o'rnatilgan valf to'g'ridan-to'g'ri onlayn tekshirish va texnik xizmat ko'rsatishi mumkin, qurilma to'xtashini samarali ravishda kamaytiradi, xarajatlarni kamaytiradi.
3, bitta valfli o'rindiq dizayni
Vana bo'shlig'idagi vosita g'ayritabiiy bosim tufayli foydalanish xavfsizligiga ta'sir qiladigan muammoni bartaraf qiling.
4, past momentli dizayn
Vana poyasining maxsus konstruktiv dizayni, faqat kichik qo'l g'ildiragi valfi bilan osongina ochilishi va yopilishi mumkin.
5, takoz muhr tuzilishi
Vana valf poyasi tomonidan ta'minlangan mexanik kuchga, valf o'rindig'iga to'p xanjar bosimiga va muhrga tayanadi, shuning uchun valfning muhrlanishi quvur liniyasining differentsial bosimining o'zgarishiga tobe bo'lmaydi, turli ish sharoitlarida muhrlanish ishlashi. ishonchli kafolatlanadi.
6, muhrlangan sirtning o'z-o'zini tozalash tuzilishi
To'p o'rindiqdan chetga egilganida, quvur liniyasidagi suyuqlik to'pning muhrlangan yuzasi bo'ylab bir tekisda 360 gradusdan o'tadi, bu nafaqat yuqori tezlikda suyuqlik bilan vana o'rindig'ini mahalliy tozalashni yo'q qiladi, balki yuvib ketadi. o'z-o'zini tozalash maqsadiga erishish uchun sızdırmazlık yuzasida to'planish.

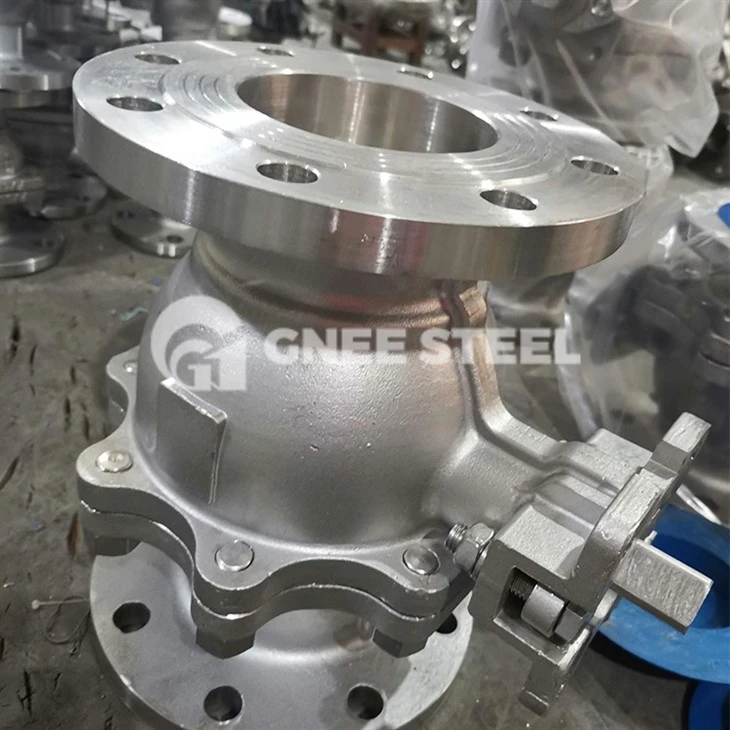

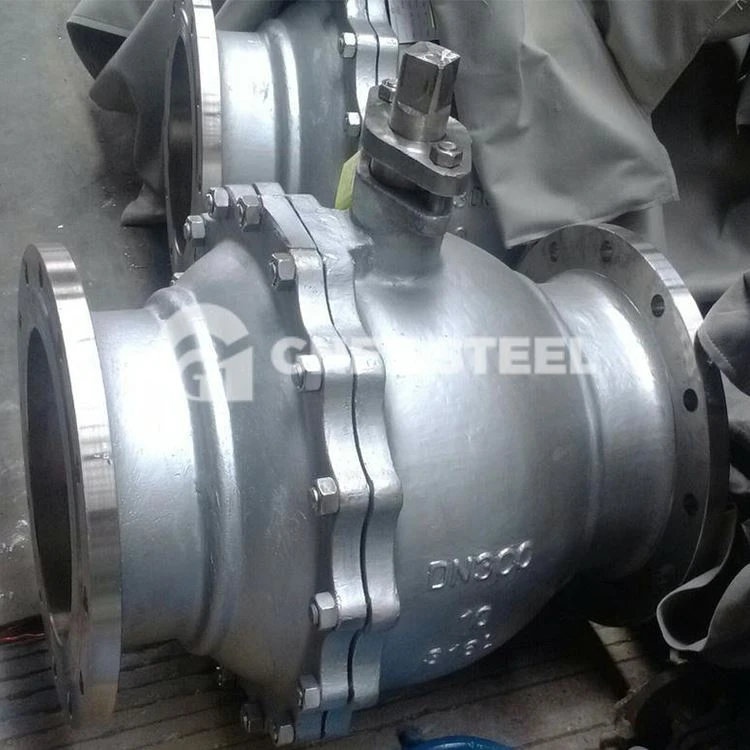

Sharli klapanlar tafsilotlari

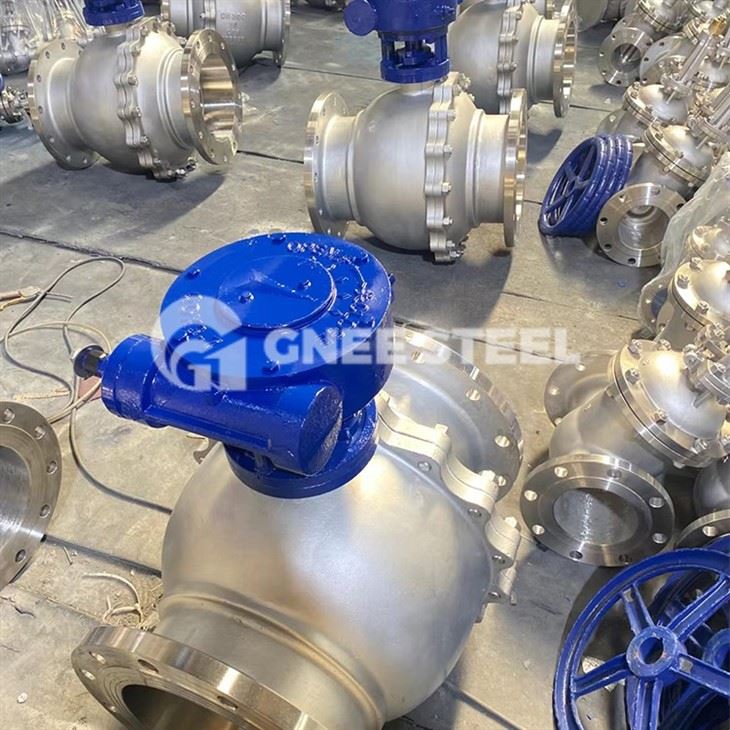

Karbonli po'latdan yasalgan flanesli balli klapan yetkazib beruvchi-GNEE ko'rgazmasi
