Yuqori bosimli kriyojenik sharli valfning ochilishi va yopilishi to'p bo'lib, ochish va yopish maqsadiga erishish uchun to'pni valf novdasining o'qi atrofida 90 daraja aylantirish uchun foydalanadi. Yuqori bosimli kriyojenik ball klapan ikki tomonlama muhrga ega, yaxshi muhrlanish ko'rsatkichi, past oqim qarshiligi, ixcham tuzilish, ishlatish uchun qulay va boshqalar. Quvur liniyasi asosan media oqimini kesish, tarqatish va yo'nalishini o'zgartirish uchun ishlatiladi, sharsimon valfning "V" shaklidagi ochilishi sifatida ishlab chiqilgan, shuningdek, oqimni boshqarish funktsiyasi ham yaxshi.
Yuqori haroratli past haroratli ball klapanlari ikkita o'rindiqga ega, vana bo'shlig'ida yuqori haroratli past haroratli balli klapanlarning ortiqcha bosimini oldini olish uchun vana bo'shlig'i yopiq bo'shliqni hosil qiladi, odatda quyidagi ikkita usul mavjud. klapan bo'shlig'ining bosim o'chirish funktsiyasiga erishish uchun ishlatiladi: ① bosim o'tkazuvchi teshiklarni ochish yo'lidagi to'pda, bosim o'tkazuvchi teshiklarning yon tomonidagi bosim o'chirish teshigining ochilishida bosimni kamaytirish yo'nalishi; ② vana bo'shlig'ining bosimini kamaytirishni amalga oshirish uchun bosim o'tkazuvchi valf o'rindig'ining dizayni orqali, relyef klapanining yo'nalishi yuqoridagi o'rindiqning yo'nalishi yoki quyi oqim yo'nalishi bo'lishi mumkin. Bosimlarni tushirish yo'nalishi yuqoridagi o'rindiq yo'nalishida yoki pastki oqim yo'nalishida bo'lishi mumkin. Sferada bosim o'tkazuvchi teshiklari bo'lgan kriyojenik sharli klapanlar uchun ikki tomonlama muhrlanish talablariga javob berish mumkin emas va faqat bir tomonlama muhrlanishni amalga oshirishi mumkin, vana yopilganda, valfning bosimli (muhrlash) yo'nalishi. bosimni yo'qotish yo'nalishiga qarama-qarshidir, shuning uchun o'rnatish yo'nalishini aniqlash uchun kriyojenik balli klapanlar bosim ko'taruvchi yo'nalish yo'nalishi bo'yicha yopiq bo'lishi kerak. Bundan tashqari, kriyojenik balli klapan tomchilatib yuborilgan diskli kengaytirilgan kaput tuzilishiga ega.
kriyojenik balli klapan spetsifikatsiyasi
Hajmi: 2"-24"
Materiallar: zanglamaydigan po'lat, CF8, CF8M, CF3, CF3M, 304, 316, 304L, 316L, WCB, LCC
O'rindiq materiali: Birgalikda qotishma, Ni-bazli qotishma, volfram karbid va xrom karbid
Bosim: PN16-PN110, 150LB-600LB
Mavjud ulanish: Flanesli, SW, BW, qisqichli
Port: to'liq port / qisqartirilgan port
Ishlash: qo'lda, pnevmatik, elektr
Tegishli vosita: og'ir zarrachalar, korroziy muhit
Ilovalar: neft-kimyo sanoati, neft konlari, metallurgiya, ko'mir-kimyo sanoati, elektr stantsiyasi, quyosh energiyasi sanoati, qog'oz ishlab chiqarish sanoati, dorixona sanoati, tog'-kon sanoati va boshqalar
Dizayn standarti: API 6D
Tekshirish va sinov: API 598

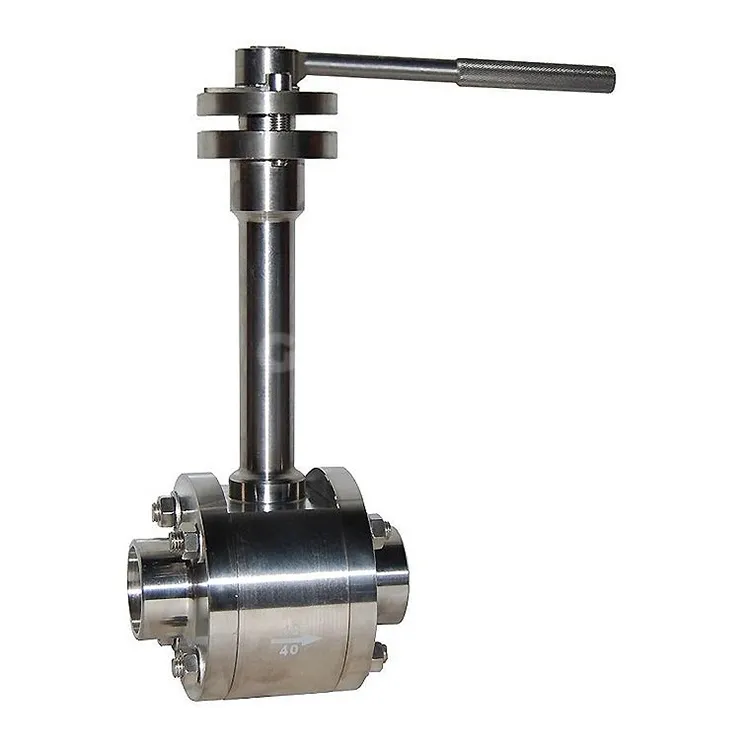

yuqori bosimli kriyojenik ball valfi
