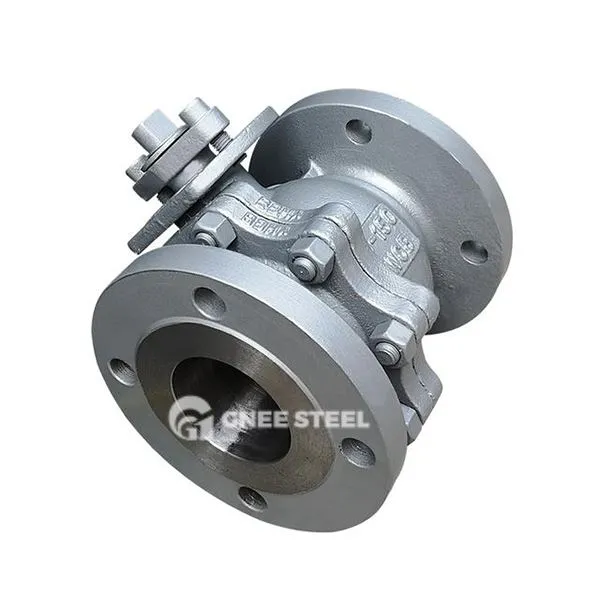

ISO 5211 To'g'ridan-to'g'ri o'rnatilgan to'p klapan

ISO 5211 to'g'ridan-to'g'ri to'plangan to'p klapanlar elektr va pnevmatik aktuatorlarni to'g'ridan-to'g'ri ushlab turilmasdan, qo'shimcha elektr va pnevmatik aktuatorlarni to'g'ridan-to'g'ri o'rnatish uchun standartlashtirilgan interfoltatsiya bilan. Akturatorni o'rnatish jarayonini soddalashtirish va tizimning muvofiqligini soddalashtirish uchun mo'ljallangan, bu ball klapanlar yuqori bosimli, yuqori haroratli va og'ir muhitni boshqarish stsenariylarida keng qo'llaniladi. Uning asosiy xususiyatlariga quyidagilar kiradi:

Standartlararo interfeyslar: aktuator va klapanlar bir-birlariga bevosita bog'liq, aktiatorlarning turli markasiga moslashtirish va texnik xizmat ko'rsatish xarajatlarini kamaytirish;
Ishqalanishsiz ochilish va yopilish: to'p va valfli o'rindiqlar ish paytida aloqa vositasida, muhrlash sirti kiyimlarini kamaytirish;
Yuqori muhrlangan nav: Majburiy muhrlash mexanizmi (mexaniketlar + suyuqlik yordami) nol oqishi (muhrlash darajasi) ni VI ga qadar ta'minlaydi.
Asosiy tuzilish va dizayn xususiyatlari
Asosiy tarkibiy qism
Yuqori platforma interfeysi:
Lammning yuqori qismida ISO 5211 standartlariga javob beradigan kvadrat yoki yumaloq platformaga aylantiriladi, bu ishsiz aktuatorni qo'llab-quvvatlash uchun bolta tuynukli va o'lchovli xususiyatlarini ta'minlaydi;
Platformaning balandligi va teshiklari ko'p burilish yoki qisman aylanish aktuatorlarini joylashtirish uchun standartlashtiriladi.
Muhr qilish tizimi:
Dalli muhrlash mexanizmi: Valv yopish yopilganda, muhrlash effektini kuchaytirishda qo'shimcha yordam berish uchun mexanik tazyiqlarni shakllantirish uchun to'pni ochish;
O'rindiq materiallari: metall qattiq muhr (volfram carbide purkagi) yuqori harorat va yuqori bosimli qarshilik ({0}} -101 ~ 815 daraja (PTFE) Kimyoviy korroziya qarshiligi.
Xavfsizlikni himoya qilish:
O'rta bosimni oldini olish uchun uchraydigan stem uchadigan tuzilish tuzilmasi;
O't o'chiruvchilar dizayni (masalan, grafit o'rash) yuqori haroratli ish sharoitlari bo'yicha xavfsizlikni ta'minlaydi.
Operatsion protsedura
Ochish: VOLVE PINTIN PINLATNI TOZALANG, to'p o'rindiqni ko'taradi va 90 darajaga aylanadi, oqim yo'li to'liq ochilgan;
Yopish: Valvni soat yo'nalishi bo'yicha aylantiring, to'pni qayta tiklang va muhrni hosil qilish uchun pastga bosing.



ISO 5211 To'g'ridan-to'g'ri o'rnatilgan to'p klapan



Arizalar
Neft-kimyo sanoati: yuqori haroratli moy quvuri (haroratning 815 darajasi), vidrogenatsion reaktor va chiqish;
Tabiiy gazni yuqtirish: yuqori bosimli quvur (600 ~ 2500), LNG saqlash va transport tizimi ({3}}} darajasi muhtaramligi);
Atrof-muhitni muhofaza qilish bo'yicha muhandislik: oqovatlarni davolash (korroziya bilan tikilishga chidamli muhr), maskan vositasini o'z ichiga olgan parranda kesish (kiyilishga chidamli quyma sohalar);
Avtomatlashtirish sanoati: farmatsevtika aseptik quvuri (elektr boshqaruvchi aniq nazorati), oziq-ovqat mahsulotlarini qayta ishlash (tezkor ochilish va yopish).
