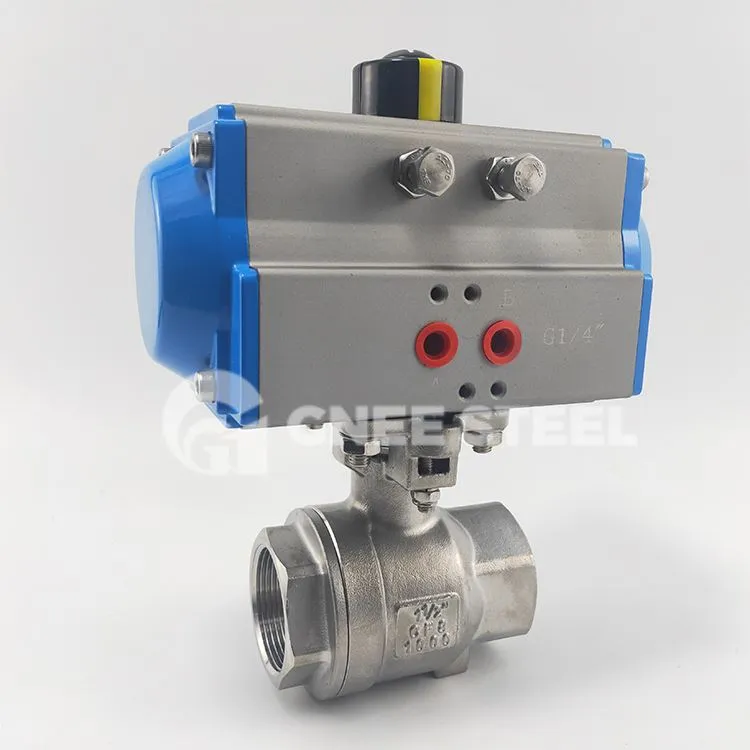

Pnevmatik ichki ipli sharli klapan ikki (yoki bitta) ta'sir qiluvchi pnevmatik pistonli aktuator va ichki ipli sharsimon valfdan iborat. Vana tanasi integral, ikki qismli yoki uch qismli turlarga bo'linishi mumkin. Vana o'rindig'i ishonchli muhrlanish va oson ochish va yopish uchun elastik muhrlangan tuzilmani qabul qiladi. Vana bo'shlig'ida g'ayritabiiy bosim paytida ta'sirni oldini olish uchun valf novdasi teskari muhrlangan pastga yo'naltirilgan strukturadan foydalanadi. Pnevmatik aktuatorda podshipnik gilzasi uchun kam ishqalanishli materiallar qo'llaniladi va silindr korpusining ichki va tashqi yuzalari qattiq anodlangan korroziyaga qarshi ishlov berishdan o'tadi, bu silindrning ishlash muddatini sezilarli darajada uzaytiradi. Ushbu mahsulot barqaror ishlash imkonini beradi va neft-kimyo, metallurgiya, elektroenergetika, yengil sanoat, tibbiyot va boshqa sohalarda keng qo'llaniladi.
Pnevmatik balli klapan tishli uchi Spetsifikatsiya
|
Nominal diametri DN |
DN10-DN100, 1/2'' -4'' |
|
Nominal bosim (MPa) |
PN1.6 , 2.5 , 4.0 , 6.4 MPa |
|
Valf tanasi shakli |
Uch qismli sarmoyaviy quyma vana tanasi va ikki qismli sarmoyaviy quyma valf tanasi |
|
Ulanish turi |
Tashqi ip, BSP, NPT, |
|
Muhrlar |
"O" sferik halqalar |
|
Oqim xususiyatlari |
Taxminan tez ochiladigan turi |
|
Harakat diapazoni |
0 -90 daraja |
|
O'rindiqning oqishi |
ANSI B16.104 ga ko'ra, nominal KVning 0,01% dan kamroq (yumshoq muhr: nol oqish) |
|
Asosiy xato |
Pozitsioner bilan: to'liq zarbaning ±2% dan kamroq |
|
Teskari zarba |
Pozitsioner bilan: to'liq zarbaning 2% dan kamrog'i |
|
nazorat qilish usuli |
Ikki pozitsiyali kalit boshqaruvi, 4-20mA teskari aloqa boshqaruvi |
|
Aktuator modeli |
AT , AW seriyali bir va ikki ta'sirli pnevmatik aktuatorlar |
|
Ta'minot bosimi |
0.4 -0,7MPa |
|
Havo manbai interfeysi |
G1/4" , G1/8" , G3/8" , G1/2" |
|
Atrof-muhit harorati |
-30 -+70 daraja |
|
Harakat shakli |
Bir ta'sirli aktuatorlar: havo bilan yopiq (B) - gazsizlanganda klapan holati ochiq (FO); havo bilan ochilgan (K) - gazsizlanganda klapan holati yopiq (FC). |
|
Ikki tomonlama aktuatorlar: havo bilan yopiq turdagi (B) - gazsizlanganda vana holatini saqlash (FL); havo bilan ochilgan turdagi (K) - gazsizlanganda vana holatini saqlash (FL). |
