Pnevmatik to'pning klaflari tavsifi

Pnevmatik to'p klavi - bu valf-ni siqilgan havo orqali quvurli o'rta tortishuv, aralashma yoki oqim yo'nalishini almashtirish uchun siqilgan havo valf. Kanal tuzilmasiga ko'ra, uni quyidagiga joylashtirish mumkin:

L tur: O'rta oqim taqsimlashga erishish uchun ikkita perpendikulyar kanallarni almashtirish uchun ishlatiladi.
T N jonli: uchta kanalni o'zaro birlashishni qo'llab-quvvatlaydi yoki burilish, o'zaro bog'liqlik va oqim yo'nalishi bo'yicha yo'naltirilgan stsenariylarni qo'llab-quvvatlaydi.

Yadro tuzilishi
Pnevmatik aktuator:
Bir aktyor: havo yo'qolganda, stsenariylarni avtomatik sozlash uchun mos keladigan bahorni tiklash haqida gap ketadi.
Ikki marta harakatlanuvchi: Beririkashariy havo bosimi drayveri va valf holatini saqlash uchun tashqi havo manbai talab qilinadi.
Air manbali bosimi 5-7 bar va chegara kalitlari, postlar va solenoid klapanlar kabi aksessuarlarni masofadan boshqarish pultiga erishish uchun jihozlangan bo'lishi mumkin.
Valf tanasi va to'p yadrosi:
Valvli modda materiallari: quyma po'lat, zanglamaydigan po'latdan (masalan, 304/316), dn 15-300 DN 15-300 bosim qarshilik 1. 6-6. 4MPA.
Ball Core dizayni:
L-tipdagi to'p yadrosi faqat engil tuzilish va pastroq momentli ikkita vertikal kanalni ulaydi.
T-turdagi to'p yadroida uchta kanalning ulanish holatini moslashishi mumkin bo'lgan to'rt o'rinli muhr ishlatadi, ammo yuqori haydash momentini talab qiladi.
Tarkibni muhrlash:
Yumshoq muhr: polietetrafluoroetilen (ptfe) muhrli uzuk, haroratga chidamli -30 ~ 180 daraja, etishmovchilikka erishish uchun.
Qattiq muhr: karbidni to'ldirish, yuqori harorat 250 darajaga chidamli, yuqori bosimli bug 'yoki korroziy vositalar uchun mos keladi.

pnevmatik to'pni belgilash

Buyum	Pnevmatik uchta ball klapan
Qo'llaniladigan standartlar	GB, Din, Ansi, Asme, jis, API
Kategoriya oralig'i	DN15 dan dn200, 1/2 "8" dan
Aktsion rejim	Ikki karra harakat qilish, tezlik qaytishi (bitta aktyor) mavjud
Havo ta'minoti bosimi	2.5 dan 8bargacha
Operatsion bosim	Pn10 / 16/2 / 40/64
Chiqish momenti	14 dan 4678nm
Umrbod	1, 000, 000 (1 million) Times
Aylanish burchagi	90 daraja ± 4 daraja
Tana materiallari	Zanglamaydigan po'latdan 304/11 / 316l
Muhrlangan material	NBR, EPDM, PTFE
Yadro materiallari	Zanglamaydigan po'latdan 304/11 / 316l
Tuzilishi variantlari	2 yo'l yoki 3 yo'l (t Pall yoki l por)
Tugatish	Tri-qisq
Qo'llaniladigan media	Suv, havo, gaz, yog ', suyuq, bug'
Temp. ommaviy axborot vositalari	-10 dan +180 darajasiga qadar
Tembars temp.	Standart turi: -20 +80 darajasiga ({2}} 176 daraja f)
Ixtiyoriy aksessuarlar	Namur Solenoid Valve, cheklov almashish, FRL, pozitsiyasi indikatori, qo'lda qurilma
Ariza	Oziq-ovqat va ichimliklar, tozalash, o'stirish, neft-kimyo, kimyo, farmatsevtika, to'qimachilik, pulpa va qog'oz, elektr tarmoqlari, shiyon

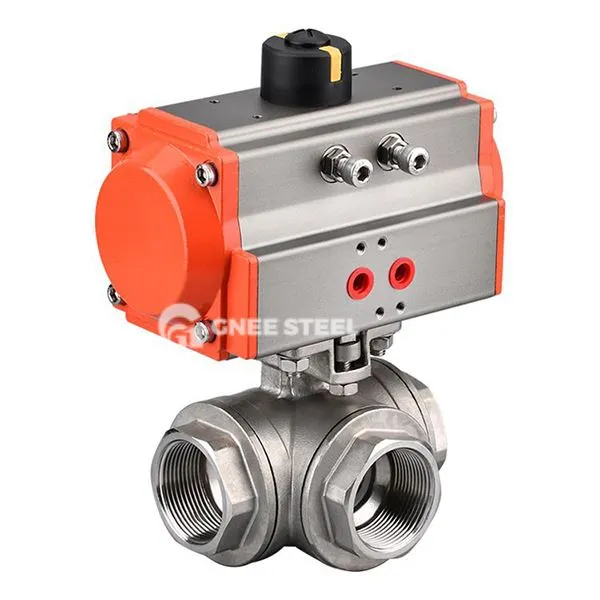

Pnevmatik uchta ball klapan

Afzalliklari
Yuqori muhrlash: to'rt qirrali valfi qavatli elastik muhrlashning tuzilishi nol oqishiga erishadi va 6,4 mba yuqori bosimiga bo'shliq bilan bo'shashish mumkin.
Komporx tuzilishi: integrallashgan flane yoki tishli ulanish dizayni o'rnatiladigan joyni talab qilishni kamaytiradi va ehtiyotkorlik uchun demontaj qilishni talab qilmaydi.
Keng ommaviy axborot vositalarining muvofiqligi: gaz, suyuq, bug 'va kuchli kislota / ishqorli va kislotali vanve tanasi kabi korroziv media, va sanitariya polzaxon vorisi oziq-ovqat / farmatsevtika aseptik standartlariga mos keladi.
Moslashuvchan boshqaruv: Qo'llanma, pnevmik yoki aqlli holatni qo'llab-quvvatlaydi (4-20}}}}}} mala inpute) ko'p rejimdagi boshqarish vositasi.

Arizalar
Kimyoviy / neft:
Yuqori haroratli neft va gaz tarqalishi (masalan, T-Valve qo'shilish xom ashyosi), yuqori bosimli bug 'quvuri kesish.
Atrof-muhitni muhofaza qilish / suvni tozalash:
Kimyoviy reaktiv chiqindilarni kamaytirish uchun reaktiv va kanalizatsiya aralashtirishni aniqlash.
Oziq-ovqat / farmatsevtika:
Vositalarning qoldiqsiz ifloslanishining oldini olish uchun aseptik suyuqlik taqsimoti.
Energiya / HVAC:
Qazish tarmoqida issiq va sovuq ommaviy axborot vositalarini muvozanatlash energiya iste'molini 15% {{1} -20 ga kamaytiradi.
