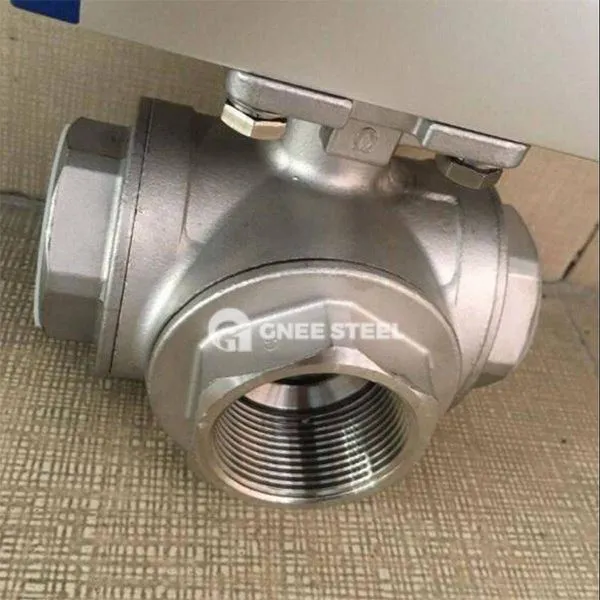

T Port 3- Call Clav tavsifi
T tif uch tomonlama to'p klafi . ball . ballni aylantirib, . ballni o'zgartiruvchi uchta orkogonal quvurning ulanishini boshqaradi, bu o'rta xilg'och va oqilona o'tish va oqim yo'nalishi funktsiyalarini amalga oshirishi mumkin .
Asosiy yig'in
Valfulyar tanasi: soxta yoki quyish (uglerod po'latsiz po'lat / zanglamaydigan po'lat), uchta fleps / ipli interfeyslar bilan;
To'p: T-shaklidagi kanal dizayni, sirtni qattiqlashishni davolash (masalan, volfram karbinli purkagich);
Valvli o'rindiq: ikki tomonlama muhrlash balansiga erishish uchun to'rt o'rinli tuzilma
Ish rejimi
| SHARKENTLIGI | Funktsiya | Ariza |
|---|---|---|
| 90 daraja aylanishi | A → B yoki A → C tarqalishi | Kimyoviy xom ashyo taqsimoti |
| 180 daraja aylanishi | B + c → Qopqoq | Yog 'aralashtirish tashish |
| Muayyan burchak | A → b + c yoki to'liq o'chirish | Favqulodda yopilish |
T Port 3- Call Claf xususiyatlari
Ishlab chiqarish va sinov standartlari
| Loyiha | Talablar va standartlar |
|---|---|
| Moddiy standartlar | Valf tanasi: ASTM A105 (uglerod po'lat) / A182 (zanglamaydigan po'lat); Muhr: Ptfe / PEEE (haroratga nisbatan 200 darajadan kam yoki unga teng) |
| Muhrlash testi | - kam bosimli muhr (0,6mpa): ISO 5208 sinfiga nisbatan kam yoki teng bo'lgan oqish tezligi; - yuqori bosim muhri (1.1 × pn): Nol ko'rinadigan oqish |
| Ishlash testi | 2000 bosimni ochish va yopish tsikllari (yopishqoq bo'lmagan) + statik test (qarama-qarshilik 10 dan kam) |
| Sertifikatlashtirish talablari | API 6D (KAPINA KLAV), yong'inni himoya qilish sertifikati (API 607) |
Spetsifikatsiya
| Parametr | Oraliq |
|---|---|
| Nominal diametr | DN15 ~ DN300 (asosan flanj ulanishi) |
| Bosim darajasi | 1.6mpa ~ 6,4mpa (pn16 ~ pn64) |
| Tegishli harorat | -196 ~ 550 diplom (yuqori haroratli) |
| Haydovchi rejimi | Qo'llanma, qurtlar uzatmasi, pnevmatik (portlashsiz), elektr |
Arizalar
| Sanoat | Arizalar | Vazifalar |
|---|---|---|
| Neft-kimyo | Xom neft nisbati, reaktorli ozuqa almashtirish | Qo'ng'iroq qilishning oldini olish uchun aralash koeffitsientni aniq boshqaring |
| Energiya va elektr energiyasi | Bug 'burilish, qozon uchun ozuqa suv tizimi | Yuqori harorat va yuqori bosim (25mpa / 550 daraja) ishonchli oqim kesish |
| Kema qurish | Ballast suv tizimi, yoqilg'i moyi quvuri | Ixcham dizayni kichik kabin bo'shlig'iga mos keladi |
| Farmatsevtika taomlari | CIP tozalash quvuri, steril o'rtacha taqsimlash | Butun burda o'lik burchagi yo'q va sanitariya talablariga javob beradi |
T Port 3- Call Clav
Afzalliklari
Ko'p funktsiyani boshqarish
Bitta valf oqim, burilish, kesilish va tiklanishni 30% . ga soddalashtirishni soddalashtiradi
Past oqimga chidamlilik va yuqori samaradorlik
To'liq diametri dizayni, oqim qarshilik koeffitsienti ③ To'g'ri quvurlar bo'limi, 15% dan ortiq energiya tejash .
Ishonchli muhrlash
To'rt o'rindiqning to'rt o'rinli va muhrlash hayoti yuqori haroratli / yuqori bosim ostida 3 baravar ko'paydi . . {{}}
Oson texnik xizmat
Yuqori o'rnatilgan tuzilish, muhrlarni onlayn almashtirish faqat 30 daqiqa .
Qadoqlash va transport texnikasi
Qadoqlash talablari
DN50 va undan past: namlik-dumbinli yog'och quti + flanje-himoya qoplami;
DN50 va undan yuqori: freymli yog'och quti, shokostga chiqadigan .
Transport yorlig'i
Bosim darajasini belgilang, oqim strelkasi va "mo'rt zarbuli" yorlig'i;
Moddiy hisobot, Sinov sertifikati va API sertifikatlashtirish hujjatlari .
T tif uch tomonlama to'p valf kompleks innovatsiya va qat'iy sinov orqali murakkab quvurlar va kosmik cheklovlarning asosiy og'riqli va kosmik cheklanishning asosiy og'riqli nuqtalarini hal qiladi .
