V Port sharli klapan tavsifi
V-portli sharli klapanda vana tanasi ichida V shaklidagi tirqishli to'p mavjud. Ushbu to'p valf o'rindig'i bilan o'zaro ta'sir qiladi va to'p aylanganda, suyuqlik oqimining tasavvurlar maydonini nazorat qilish uchun V shaklidagi ochilish burchagini o'zgartiradi. Ushbu dizayn oqimni aniq nazorat qilish va tartibga solish imkonini beradi. V-portli ball klapanlari odatda bitta o'rindiqli dizaynga ega, ya'ni ular faqat bitta muhrlanish nuqtasiga ega. Ushbu dizayn sızdırmazlık xususiyatlarini oshiradi va oqish ehtimolini kamaytiradi.
V Port sharli klapan spetsifikatsiyasi
| Hajmi diapazoni | NPS ¼ dan 12 gacha / DN 6 dan 300 gacha |
| Tana materiallari | Zanglamaydigan po'lat (CF8M), Karbonli po'lat (WCB) |
| Harorat diapazoni | -50 F dan 650 gradusgacha (-46 darajadan 343 darajagacha) |
| Poyasi materiallari | ASTM A479 316 turi ASTM A564 turi 17-4PH ASTM A182 F51 turi |
| Maksimal ruxsat etilgan ish bosimi | ASME sinfi 150, 300, 600 EN 1092 PN10, 16, 25, 40 |
| O'rindiq materiallari | Standart: Tek-Fil® PEEK, RPTFE, TFM, metall |
| O'chirish reytingi | VI sinf |
| To'p materiallari | 316, zanglamaydigan po'lat (CF8M) |
| Tana uslubi | Tishli, rozetkali payvandlash, payvand choki, gardish uchi |
| Dizayn standarti | ASME B16.34 |
| Sinov standarti | API 598, FCI % 7b{1}} |
| Portlar | 15 daraja V-port, 30 daraja V-port, 60 daraja V-port, 90 daraja V-port, maxsus tirqishli port, Maxsus V-port |
| Sertifikatlar | API 607, ATEX% 2c NACE MR0175, PED, PE(S)R, SIL, TR CU |
| Yuzma-yuz | ASME B16.10 |
| Ilovalar | Haroratni nazorat qilish, oqimni boshqarish, bug'ni boshqarish, kavitatsiya, Darajani nazorat qilish va PH xizmati |

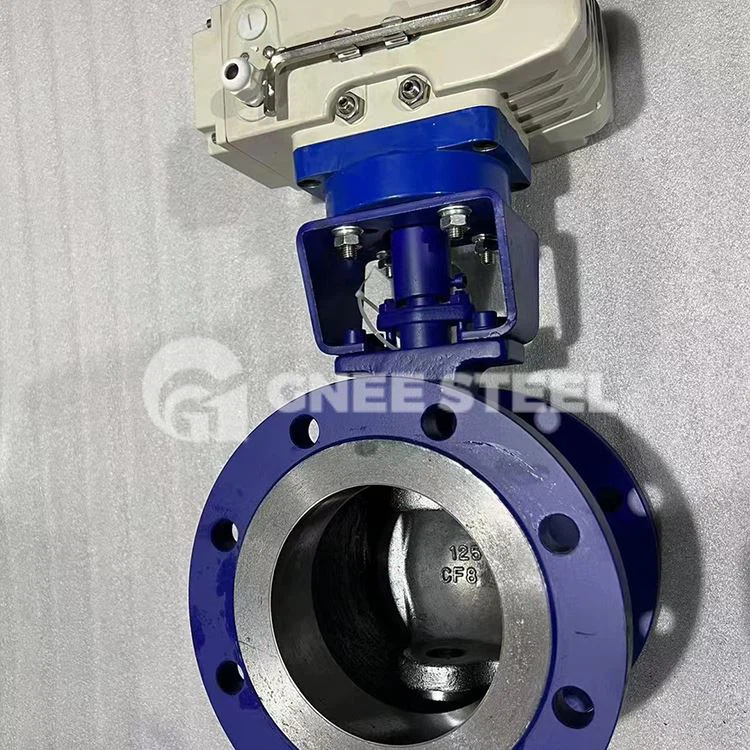

V Port sharli vana
V-port sharli klapanlar uchun umumiy nosozliklar va echimlar:
1. Oqish muammosi
Sabablari: muhrlash qismlarining aşınması, vana to'liq yopilmaganligi, muhrlangan yuzalarning shikastlanishi yoki noto'g'ri o'rnatish.
Yechim: Eskigan muhrlangan qismlarni almashtiring, vana to'liq yopilishini ta'minlang, shikastlangan valf o'rindiqlarini ta'mirlang yoki almashtiring va o'rindiq va to'p o'rtasida mahkam joylashishini ta'minlash uchun o'rnatish bo'yicha ishlab chiqaruvchining tavsiyalariga qat'iy rioya qiling.
2. Moslashuvchan bo'lmagan operatsiya yoki yopishish
Sabablari: ichki aralashmalarning to'planishi, etarli darajada soqol bo'lmasligi, eskirgan yoki korroziyaga uchragan qismlar.
Yechim: Vana bo'shlig'ini iflosliklardan yaxshilab tozalang, muntazam texnik xizmat ko'rsating va tegishli moylash materiallarini qo'llang, eskirgan qismlarni tekshiring va almashtiring va korroziyaga uchragan joylarni davolang.
3. Vana poyasining oqishi
Sabablari: novda o'ramidagi muhrlangan halqaning aşınması yoki shikastlanishi.
Yechim: To‘g‘ri siqilishni ta’minlash, novdaning silliq ishlashini ta’minlash va sizib chiqishining oldini olish uchun o‘ram o‘rami ichidagi muhr halqasini almashtiring yoki o‘rash bezini sozlang.
4. V-port to'pi va o'rindiq o'rtasida kiyish
Sabablari: V-port to'pi va o'rindiq o'rtasida uzoq muddat foydalanish tufayli eskirish tufayli muhrlanish samaradorligi pasaygan.
Yechim: V-port to‘pi va o‘rindiqni maydalab, ta’mirlang yoki almashtiring, bu esa optimal muhrlanishga erishish uchun bir-biriga yaxshi mos kelishiga ishonch hosil qiling.
5. Elektr yoki pnevmatik aktuatorlarning ishdan chiqishi
Sabablari: Quvvat indikatori yoqilmaganligi, aktuatordan fikr-mulohaza yo'qligi, ishga tushirilgandan so'ng aktuatorning ishlamay qolishi yoki elektr yoki pnevmatik tizimlarda ochilgandan keyin yopilmasligi kabi muammolar.
Yechim: Elektr ta'minoti liniyalarini tekshiring, qayta aloqa modullarini ta'mirlang yoki almashtiring, quvvat manbai va aktuatorning nazorat signallari normal ekanligini tekshiring va aktuatorning ichki qismlarida shikastlanish yoki nosozliklar mavjudligini tekshiring.
6. Bloklanish bilan bog'liq muammolar
Sabablari: vana ichida iflosliklarning to'planishi yoki shkalasi.
Yechim: Bloklanishlarni olib tashlash uchun valfning ichki qismlarini qismlarga ajratib oling va tozalang, agar kerak bo'lsa, vana bo'shlig'ini kimyoviy tozalashni amalga oshiring yoki masshtabni yo'q qilish uchun jismoniy usullardan foydalaning.
