Mahsulotlar tavsifi

Kelebek klapan deb ataladigan kelebek klapan, yopish elementi (valf diski yoki kapalak plitasi) disk bo'lgan va ochish va yopish uchun valf o'qi atrofida aylanadigan valfni anglatadi. U asosan quvurlarni kesish va kesish uchun ishlatiladi.

Kelebek klapan deb ataladigan kelebek valf gaz kelebeği klapanining bir turi bo'lib, suv ta'minoti va drenaj quvurlari tizimida muhim qurilma hisoblanadi. Sanoat texnologiyasining rivojlanishi bilan kelebek klapanlarning tuzilishi va ishlashi uchun turli talablar qo'yildi. Shuning uchun, dizayn va tanlashda ish sharoitlariga qarab, turga, materialga va ulanish shakliga asoslangan oqilona tanlovlar amalga oshirilishi kerak.

Hajmi diapazoni	2"-80" DN% 7b{0}}DN2000
Tana materiali	WCB, CF8, CF8M, CF3, CF3M, WC6, LCB va boshqalar.
Bosim darajasi	Sinf 150 - 600-sinf PN6-PN100
Disk materiallari	WCB, CF8, CF8M, CF3, CF3M, WC6, LCB va boshqalar.
Ulanishni tugatish	Flanj (FF, RF, RJ), gofret, lug, dumba payvandlash
O'rindiq materiali	SS304 (L)+Grafit, SS316 (L)+Grafit, NBR, PTFE, EPDM, RPTFE
Struktura uslubi	To'liq port, uch eksantrik, ikki eksantrik, konsentrik
Poya materiali	% 7b% 7b0}}PH, SS410, SS304, SS316, F51, F53
Aktuator imkoniyatlari	Pnevmatik
Dizayn standarti	API 609, MSS SP-67, MSS SP-68, DIN3354, EN558, JIS B2071
Harorat diapazoni	-29 daraja ~800 daraja
Yuzma-yuz standart	ANSI B16.10, MSS SP-68, EN558-1, JIS B2002
Ulanish standarti	Flanjli burg'ulash: ASME B16.5, ASME B16.47, EN1092 JIS B2220, GOST 12815
Sinov standarti	API598, EN12266.1, JIS B2003

api 609 butterfly valve

3 ta asosiy kapalak vana turlari

Ushbu klapanlarning funktsiyalari asosan bir xil bo'lsa-da, turli xil operatsiyalarni bajarish uchun kelebek valf dizaynida ko'plab o'zgarishlar mavjud. Quyida uchta asosiy kapalak klapan turlari mavjud:

● Nolinchi ofset kelebek klapan

"Konsentrik" yoki "rezina o'rindiq" - nol-ofset dizaynlarining boshqa nomlari. Nolinchi burilish klapan poyasida hech qanday burilish yo'qligini bildiradi. Vana disk va rezina o'rindiq o'rtasida diskning chekkasi bo'ylab vana pog'onasidagi shovqin bilan muhrlangan.

Kauchuk o'rindiqli klapanlar eng past bosim ko'rsatkichlariga ega (250 PSI gacha) va 400 daraja F gacha bo'lgan haroratga bardosh bera oladi. Uning rezina o'rindig'i tanani o'rab oladi va material bilan aloqa qilishni oldini oladi, shu bilan ommaviy axborot vositalarining tozaligini saqlaydi.

● Yuqori samarali er-xotin eksantrik kelebek valf

Bu kelebek klapan er-xotin eksantrik deb ataladi, chunki eksantriklik ikki joyda joylashgan: o'rindiq / tana muhrining chizig'ida va teshikda. Markazdan tashqarida joylashtirish muhrning mustahkamligini yaxshilaydi. Yuqori samarali klapanlar 1440 PSI gacha bo'lgan bosimga va 1200 daraja F gacha bo'lgan haroratga bardosh bera oladi.

90 graduslik aylanishning dastlabki 10 gradus ochilishi va yopilishining 10 gradusida valf novdasi diskning orqasida ishqalanib, tortishish harakatini yaratadi.

● Uch marta ofsetli kelebek valf

Yuqori bosimli tizimlar uchun eng yaxshi kapalak klapan turi uch tomonlama ofset kapalak klapandir. Uchta turdan uch martalik ofset eng ilg'or, kamroq emissiyaga ega va turli muhitlarda foydalanish uchun mo'ljallangan. Uning issiqlikka chidamliligi 1200 daraja F, chunki u 1480 PSI bosimga bardosh bera oladi.

Ikki tomonlama ofset klapan kabi, uch tomonlama ofset klapan markazda joylashgan ikkita eksantrik valfdan iborat, ammo uchinchi eksantrik valf to'g'ri burchakli konusning muhri bilan shisha harakatga ega. Metall muhrlangan qismlar oxirgi nuqtaga qadar aloqa qilmagani uchun ular ishqalanishsiz va aşınmaya bardoshli.

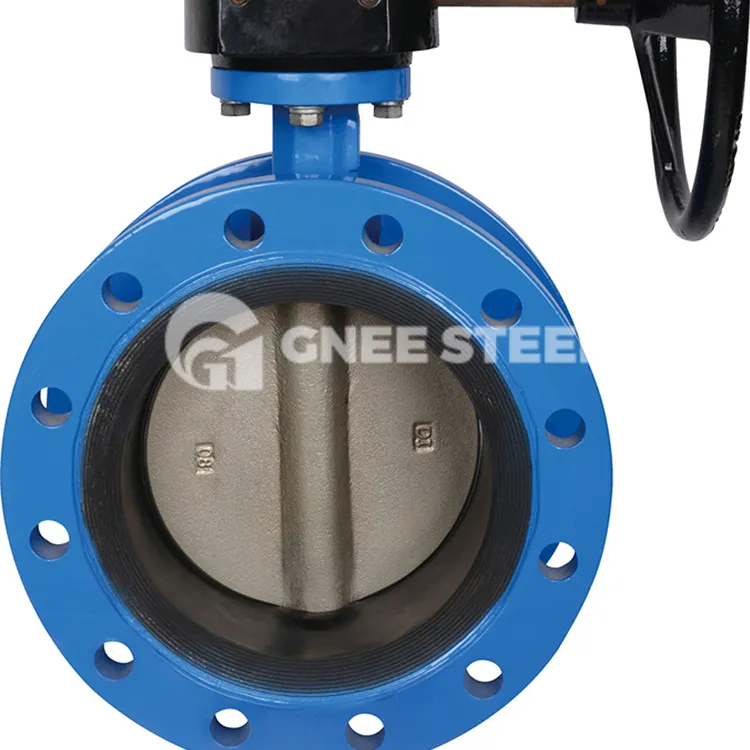

pneumatic control butterfly valve
