Markaziy-disk kapalakining tavsifi
Markaz diskli o'simlik valfi - bu kapalakning kapalagi valfidir. Uning asosiy xususiyati shundaki, klapanning klapani, kapalak plitasi va Vana korpusining markaziy liniyasining markazi kostyum. Sosimetrik tarkibiy dizaynni qabul qiladi va past bosim, normal harorat va an'anaviy muhrlash talablari bo'lgan suyuqlikni boshqarish stsenariylari uchun mos keladi.
Tuzilma va dizayn xususiyatlari
Uch qatorli koAX uchun tartib:
Kalaniq plitasi va vanvining markaziy liniyasining markazi, tog 'jinsining markazi va valfi markaziy liniyasining markazi butunlay mos keladi va strommetrik va sodda.
Butterfly plitasi - bu disk (Center Disk) va valf o'rindig'i bilan aloqa yuzasi to'liq doiradagi nosimmetrik dizayn.
Asosiy komponentlar:
Valvli o'rindiq: asosan elastik materiallardan (masalan, EPDM yoki PTFE) muhrlashga erishish uchun elastik deformatsiyaga tayanish.
Butterfly plitasi: muhrlashni ta'minlash uchun klapan o'rinlari bilan to'liq jihozlangan tekis yuzaga ega bo'lishi kerak bo'lgan tekis sirtli tekis sirtli disk.
Drayv mexanizmi: Qo'lda, qurtlar asbobi yoki elektr energiyasi kapalak plitasining o'z-o'zini qulflash joyini joylashtirishga erishish uchun qurtlar tishli qismini qisqartirish kerak.
Ish haqi va ishlash xususiyatlari
Muhr qilish mexanizmi:
Butterfly plitasi valfli o'rindiq bilan to'liq aloqada bo'lib, muhrlangan yuzalar orasidagi bo'shliq elastik varaqning deformatsiyasi bilan muhrlashga yordam berish uchun etarlicha qoplanadi.
Muhrlashning ishlashi valfi o'rindiqli materialning egiluvchanligiga bog'liq va yuqori bosim yoki yuqori harorat sharoitlariga mos emas.
Taqqoslash, taqqoslash:
Afzalliklari:
Oddiy tuzilish va ishlab chiqarish narxi.
Kichik ochilish va yopilish burchagi (90 darajadan kam yoki unga teng), oson foydalanish.
Cheklovlar:
Butterfly plitasi va vanar o'rindig'i yuqori taqsimot va qisqa hayot bilan doimiy ishqalanmoqda.
Past qo'llaniladigan bosim (odatda 16 bardan kam) va cheklangan haroratga nisbatan kamroq qarama-qarshilik (EPDM 80 darajaga yoki 80 darajadan kam yoki 150 darajaga teng).
Markaziy-disk kapalakining klapanlari spetsifikatsiyasi
|
Nominal bosim |
PN6, pn10, pn16, pn25, pn40, class150, sinf300 |
|
O'lcham |
DN100 DN4000 / 4 "-160" |
|
Haydash |
Qo'lda uzatmalar qutisi, qurtlar uzatmasi, pnevmatik, gidrotexnika, elektr va boshqa narsalar |
|
Ulanish |
Flane, payvandlash, wast |
|
Harorat |
-29 80 daraja darajasiga |
|
O'rta |
Havo, suv, dengiz suvi, kanalizatsiya, neft, gaz va boshqalar |

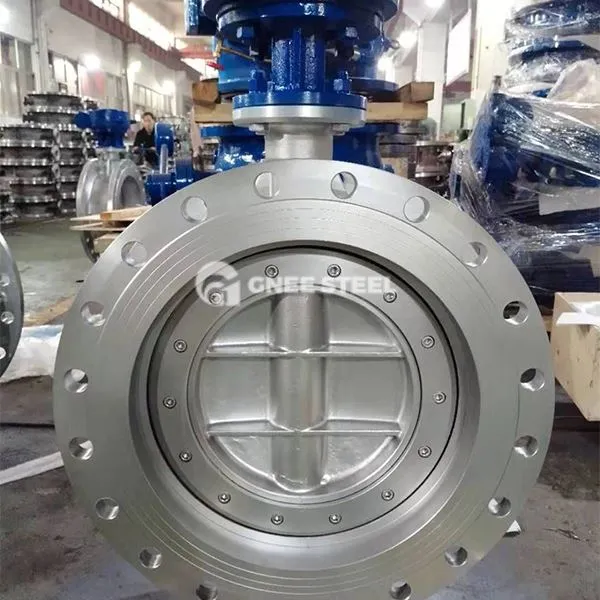

Markaziy-disk kapalakining klapanlari
Arizalar
Munitsipal suv xizmatlari:
Suv ta'minoti va drenaj tizimlarini tejashning katta diametrli oqimini tartibga solish (DN50 ~ DN1200).
Past bosimli toza suv va kanalizatsiya quvurlarini ochish va yopish.
HVAC qurish:
Konditsioner suv tizimlari va yong'inni himoya qilish quvurlarini muntazam ravishda tartibga solish.
Umumiy sanoatdan foydalanish:
Normal harorat, korroziy bo'lmagan medialarni ushlash (masalan, havo va moylash moyi).
