Uch ofsetli kelebek klapan plitasining aylanish markazi (ya'ni, valf milining markazi) valf plitasining muhrlash qismida A ofsetini hosil qiladi va valf tanasining markazi bilan B ofsetini hosil qiladi; vana korpusining muhr yuzasining o'rta chizig'i va valf o'rindig'ining markaziy chizig'i (ya'ni, valf tanasining markaziy chizig'i) burchak bilan burchakli ofsetni hosil qiladi. Er-xotin eksantrik kelebek klapanning qarama-qarshiligini bartaraf etish uchun kelebek klapan uchinchi marta eksantrik bo'ldi. Uning strukturaviy xususiyati shundan iboratki, er-xotin eksantrik valfning ildiz o'qi pozitsiyasi eksantrik bo'lsa-da, kapalak plitasining sızdırmazlık yuzasining konus o'qi korpus silindrining o'qidan burilib ketadi. Ya'ni, uchinchi eksantriklikdan so'ng, kelebek plitasining muhrlanish qismi o'zgarmaydi. Bu haqiqiy aylana emas, balki ellips va shuning uchun uning muhrlangan yuzasi shakli assimetrikdir. Bir tomoni tananing markaziy chizig'iga moyil, ikkinchi tomoni esa tananing markaziy chizig'iga parallel.
- Qulflanadigan tutqich
- Saytni saqlash
- Avtomatlashtirish qulayligi
- Ijobiy qattiq o'chirish
- ISO 5211 standartiga muvofiq ixtiyoriy yuqori flaneslar
- Ham gaz, ham suyuq xizmatlar uchun malakali
- Har xil o'rta xizmat ko'rsatish uchun korpus va bezak materiallarining keng qatori.
- ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202
- Materiallar: quyma karbonli po'lat, past harorat. Karbonli po'lat, atlassiz po'lat, qotishma po'lat, dupleks po'lat va boshqalar.
- Harorat: -196 daraja. C dan 550 darajagacha
- Bosim ko'rsatkichlari: ANSI 150#~600, PN10~PN100
- Hajmi diapazonlari: 2" dan 40" - 50 mm dan 1000 mm gacha (so'rov bo'yicha kattaroq o'lchamlar)
- Ulanish uchlari: gofret, ushlagichli, ikki gardishli, payvand choki yoki yivli
- Harakatlar: qo'lda, pnevmatik, elektr, gidravlik (qarshi og'irlik) va elektro-gidravlik

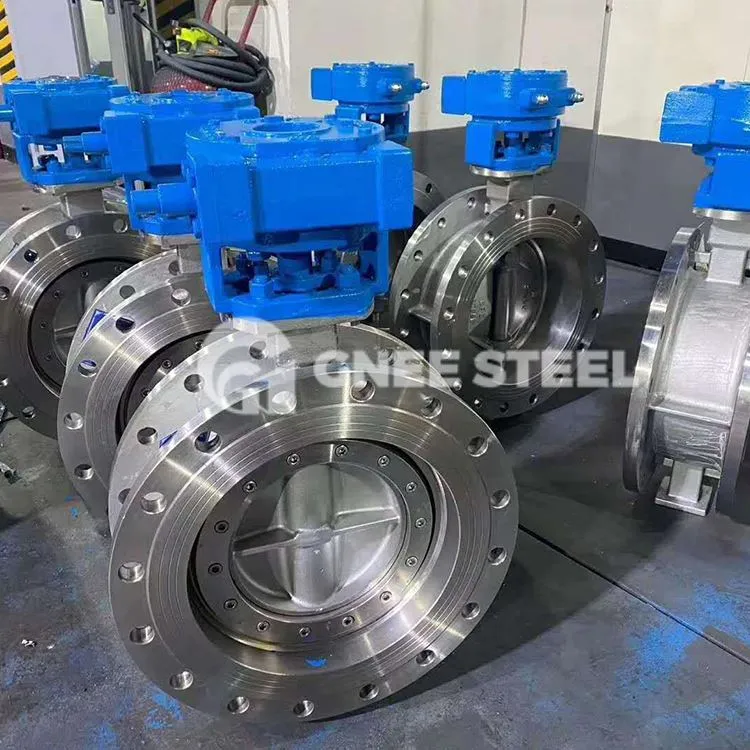

Ofset kapalak vana
