u kapalakning valf tavsifini yozadi
U-tipdagi kapalalaning valfi - bu valfdagi U shaklidagi oqim kanali bilan tavsiflangan kapalain valfi. U erni kesib tashlashi yoki kapalak plitasini aylantirib oqim tezligini sozlashi mumkin. U yuqori bosim, yuqori harorat, zarrachalar tarkibidagi yoki korroziy vositalarining maxsus ish sharoitlari uchun mo'ljallangan. Uning asosiy afzalligi - bu suyuqlik dinamik xususiyatlarini optimallashtirish, notinchlik va tebranishni kamaytirish va ishonchlilik va texnik xizmat ko'rsatishni hisobga olish.
u kapalakni valf xususiyatlarini belgilang
|
O'lcham |
DN 50- DN1200 |
|
Mos muhit |
Toza suv, chiqindilar suv, dengiz suvi, bug', gaz, moylar, kislota va ishqorli. |
|
Aktuator turi |
Dastak, elektr, teneauratiya va suyuq haydash. |
|
Bosim |
Sinf 125-300 \/ pn 10-25 200-300 |
|
Material |
Temir |
|
Tur |
faxulli turi, vilkalar, dubl shpasi, u turi, growe-tugaydi |
|
Umumiy dizayn |
En1092 |
|
O'rnatish pad |
ISO5211 |
|
Yuzma-yuz |
BS5155; En558; 13 seriya va boshqalar. |
|
Fashillash |
Din2501; Pn10 \/ pn16 |
|
Tekshirish va sinov |
API598 |

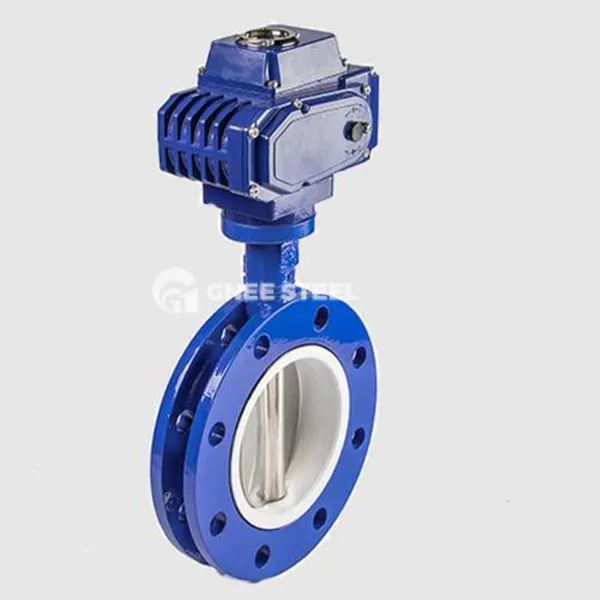

u kapalakli valf tipini tlang
Boshqa kapalaklar klapanlarining farqlari
Off kanal dizaynini taqqoslash
Ordinary butterfly valve : circular or straight flow channel, large fluid resistance (pressure loss coefficient Greater than or equal to 0.3), easy to generate eddy noise;
U-tipidagi kapalalani valf: U shaklidagi oqim kanalining suyuqlik yo'lini optimallashtiradi, bosimning yo'qolishi 40% {{3} bosimni yo'qotishni kamaytiradi va energiya sarf qiladigan stsenariylar uchun mos keladi.
Muhrlash ko'rsatkichidagi farq
An'anaviy yumshoq muhrlangan kapalalani: harorat va bosimga chidamliligi bo'lgan bitta elastik muhrlarga tayanish (odatda pn16 ga nisbatan kamroq, harorat 150 darajadan kam);
U-tipidagi kapalalaning valfi: Ikkita muhrlash dizayni yuqori darajadagi yuqori bosim va 500 daraja yuqori haroratga ega bo'lishi mumkin, og'ir ish sharoitlari uchun mos keladi
O'rnatish va texnik xizmat ko'rsatish xususiyatlari
Oddiy butebek valf: quvur liniyasi texnik xizmat ko'rsatish uchun demontaj qilishlari kerak va past vaqt uzoq davom etadi;
U-tipidagi kapalalaning valfi: Yuqori darajadagi struktura muhrlarni onlayn almashtirishga imkon beradi va texnik xizmat samaradorligi 50% dan yuqori darajada yaxshilanadi.
