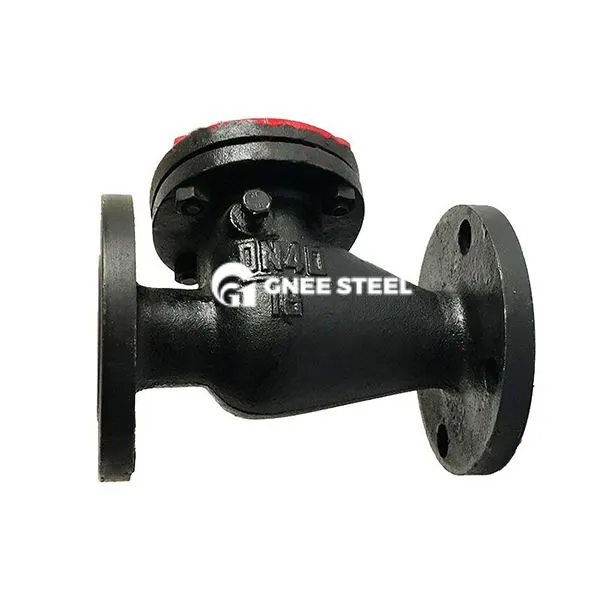

Quyma temir SWING CHIDER VAFARI

Quyidagi temirni tekshirish valfi - bu o'q atrofida bir diskni aylantirib, bir tomonlama diskni olib keladigan valf. Asosan quvur liniyasini orqaga qaytarish va suyuqlikning bir tomonlama oqimini ta'minlash uchun ishlatiladi. Uning valfi disklari oldinga siljish paytida ochiladi va teskari oqim paytida o'z-o'zidan vazn yoki bahor kuchlari bilan yopiladi. Bu gaz va bug 'bilan, masalan, suv va bug' bilan yoki 80 darajaga teng yoki unga teng ravishda) bo'lgan quvurlar tizimlari uchun mos keladi.

Cheklangan temirni tekshirish valfining belgilarini o'rnatish

O'rnatish yo'nalishini tasdiqlang
Oqim yo'nalishi markasi: Vana organidagi strelka yo'nalishi quvur liniyasi muhitining oqim yo'nalishi bilan izchil bo'lishi kerak. Teskari o'rnatish valfi kamchilikka olib keladi.
O'rnatish holati: gorizontal o'rnatish afzal; Agar vertikal ravishda o'rnatilgan bo'lsa, deve diskini aylanish o'qi gorizontal yo'nalishda va pastki qismdan yuqoriga o'rtacha oqimlar (aks holda uni yopib bo'lmaydi).
Quvurlar ulanish
Flaning ulanishidan foydalanganda, gaz quvuri flane va klapan vlanorani tekislang va murvatini torting va murvatlarni tenglashtiradi (bir tomonlama kuch natijasida kelib chiqadigan oqishdan saqlanish uchun).
Muhr qilishning muhrlashi to'liq mos kelishi kerak, deformatsiyalangan yoki buzilgan gazetalar qayta ishlatilishi mumkin emas.
Tuzatish va qo'llab-quvvatlash
Katta diametrli klapanlar (masalan, DN200 va undan yuqori) to'g'ridan-to'g'ri valfning tanasi bo'yicha ishlaydigan quvur liniyasining og'irligidan qochish uchun mustaqil qo'llab-quvvatlaydigan qavslarni talab qiladi.



Gnee quyma temirni tekshirish valfi



Ariza

Suv ta'minoti va drenajlash tizimi: suv bilan suv bilan ta'minlash va kanalizatsiya tozalash korxonalari nasosidagi orqa oqim.
Sanoat quvuri: kimyo, metallurgiya va boshqa sohalarda zaif korroziy vositalarining bir tomonlama qisqarishi.
Energiyani tashish: neft va gaz quvurlarini kuzatish.

Tanlash va o'rnatish punktlari

Tanlov takliflari
O'rta xususiyatlar: Korozik vositalar uchun kauchuk bilan qoplangan valfli disklarni tanlab olish uchun qattiq muhrlar afzalroq.
Bosimga mos keladigan: quvur ishchi sharoitlariga muvofiq pn10 / pn16 / pn25 sinfini tanlang.
O'rnatish talablari
O'rnatish yo'nalishi: gorizontal yoki vertikal o'rnatish mumkin va valpli diskning aylanish o'qi tortishning yo'nalishi bilan izchil bo'lishi kerak.
Ta'mirlash qulayligi: modulli dizayn, nopoklik yoki muhrlarni almashtirish uchun qulay bo'lgan tezkor deformatsiyani qo'llab-quvvatlaydi.
