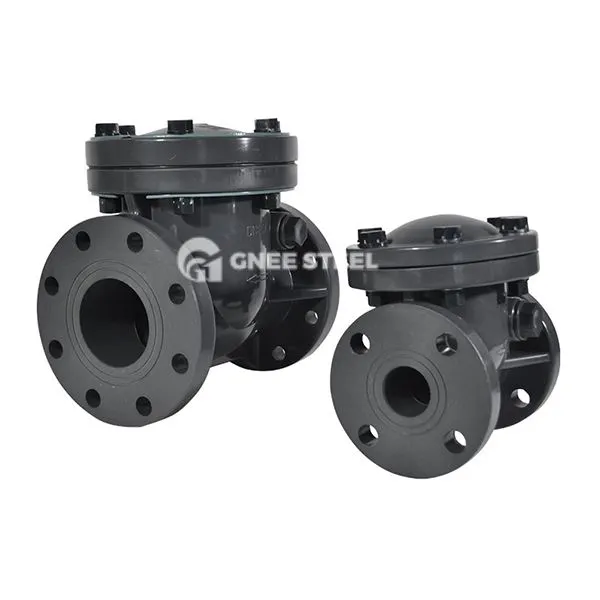

gorizontal suzish valfi
Tavsif
Gorizontal SWING CHIDER CLEVE - bu valve diskini ochiladigan va moslashuvchan o'rta oqim oqimi orqali ochadigan avtomatik valf. Valve disklari o'rtadagi o'qning teskari oqimini blokirovka qilish uchun menteşe mexanizmi orqali aylantiriladi. Bu gorizontal ravishda quvur tizimlari uchun mos keladi. Valve disklari statsionar o'q atrofida o'rtacha va orqa tomonning orqa oqimini blokirovka qilish uchun bog'lash mexanizmi atrofida aylanadi. Bu gorizontal ravishda quvur tizimlari uchun mos keladi.
Yadro tuzilishi
Veb-disk va menpe diski - bu valf-diskning yopilish tezligini tezlashtirish va suyuqlikning yopilish tezligini tezlashtirish va suyuqlikning ichki ta'sirini tezlashtirish va suyuqlikning ichki ta'sirini tezlashtirish uchun komponentlarni qo'shadi.
O'rindiq muhri: Yumshoq muhrlash o'rindiqlanishi (kauchuk yoki polietetfluorena kabi) muhrlash ko'rsatkichini yaxshilashi mumkin va vositachi vositaning pasayishiga va tushishiga yo'l qo'ymaslik uchun mahkamlagichlar tomonidan belgilanadi.
gorizontal suzish valfi xususiyatlari
|
Qism nomi |
Materiallar (WCB) |
|
Tana |
ASTM A216 WCB |
|
O'rindiq uzatish |
A 105+13 cr |
|
Dis |
ASTM A216 WCB +13 cr |
|
Qo'l |
ASTM A216 WCB |
|
Yong'oq |
ASTM A 194 2 H |
|
Qo'l pin |
ASTM A182 F6A |
|
Bir narsa |
ASTM A216 WCB |
|
Kaput yonishi |
ASTM A 194 2 H |
|
Kaput murvat |
ASTM A193 B7 |
|
Bolt |
ASTM A193 B7 |
|
Qistirma |
304 ta varaq + grafit |
|
Kaput |
ASTM A216 WCB |
|
Ko'z murvat |
ASTM A181 |
gorizontal suzish valfi
Tanlov takliflari:
Nopokliklarni o'z ichiga olgan ommaviy axborot vositalari: karbidli muhrlash yuzalari yoki filtrli modellarni afzal ko'ring.
Yuqori bosim va yuqori harorat: soxtalashtirilgan po'lat valfa tanasi (A105, F11 kabi) + qattiq muhr maydonchasi (stellit).
Tez yopiladigan talablar: Suv bolg'a ta'sirini kamaytirish uchun barglarning buxorasi yoki gidravlik bufer tarkibiy qismlarini sozlash.
Arizalar
Neft va gaz:
Neft quvurlarining oldini olish, poyezdlar va qayta ishlash uskunalarini ommaviy axborot vositalarini izolyatsiya qilish.
Kimyoviy va elektr energiyasi:
Yuqori harorat reaktorlari, qozondagi suyuqlik va korroziv suyuqlik nazorati.
Munitsipal va sanoat:
Suv nasoslari, yong'inni himoya qilish quvurlari tarmoqlari va kanalizatsiya quvurlarining orqaga qaytishi.
Ta'minot va ehtiyot choralari
Doimiy tekshiruv: Veb-diskni muhrlash yuzasi va menteşaning moslashuvchanligi har 6 oyda va shikastlangan muhrlarning moslashuvchanligini tekshiring va vaqt ichida shikastlangan muhrlarni almashtiring.
O'rnatish yo'nalishi: Qiyqonchilik diskini ushlab turish uchun keskin yoki tog 'tufayli yopib bo'lmasligi uchun qat'iy gorizontal o'rnatish.
Maxsus ish sharoitlari: Jammaning oldini olish uchun valve bo'shlig'ini muntazam ravishda tozalashni muntazam ravishda tozalash kerak
