Swing nazorat klapanlari odatda gorizontal ravishda o'rnatiladi, lekin siz o'lik markaz holatiga erishish uchun valf tezligidan qochsangiz, siz vertikal ravishda ham o'rnatilishi mumkin. Vertikal o'rnatish holatida, valfni yopish momenti uning tortishish kuchi bilan hosil bo'ladi, yopilish momenti juda kichik bo'lsa, to'liq ochiq holatda valf tufayli, vana yopilishi kechiktiriladi. Supapning turg'un muhitga sekin ta'sir qilishidagi kamchiliklarni bartaraf etish uchun valf yuklashda yordam berish uchun qo'lning og'irlik mexanizmi yoki bahor uchun sozlanishi mumkin.
Swing nazorat klapanlari spetsifikatsiyasi
|
Hajmi diapazoni |
Tana materiali |
|
1 1/2"-30" DN40-DN750 |
WCB, LCB, WC6, CF8, CI A126 CL.B, Brass B16, Bronza B62 |
|
Bosim darajasi |
Disk materiallari |
|
Sinf150-2500-sinf PN16-PN200 |
WCB, LCB, WC6, CF8, CI A126 CL.B, Brass B16, Bronza B62 |
|
Ulanishni tugatish |
O'rindiq materiali |
|
Flanj (RF, RJ), quyma payvandlash |
A105, F304, #25, 304 |
|
Struktura uslubi |
Poya materiali |
|
To'liq port |
/ |
|
Aktuator imkoniyatlari |
Dizayn standarti |
|
/ |
BS 1868, GB/T 12236, MS SP-71 |
|
Harorat diapazoni |
Yuzma-yuz standart |
|
-29 daraja ~550 daraja |
ASME B16.10, GB/T 12221, GB/T15188.1 |
|
Ulanish standarti |
Sinov standarti |
|
Flanjli burg'ulash: ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79 Payvand choki: ASME B16.25, GB/T 12224 |
API 598, JB/T 9092, GB/T 13927 |

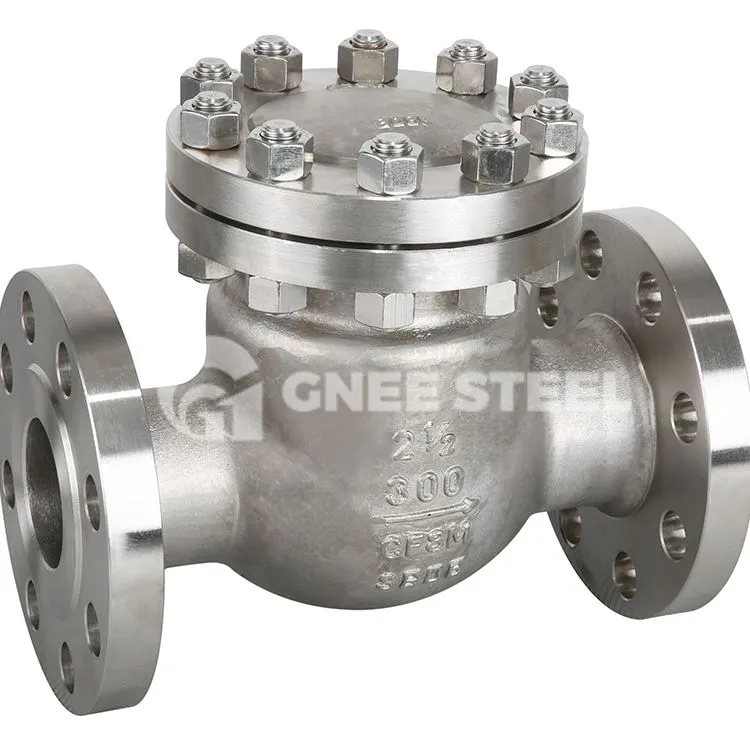

Tekshirish klapanlari
Burilish nazorat klapanining diski disk shaklida bo'lib, valf o'rindiq kanalining aylanadigan mili atrofida aylanadi. Vana ichidagi kanal tartibga solinganligi sababli, oqim qarshiligi liftni nazorat qilish valfidan kichikroq. Bu past oqim tezligi va kamdan-kam oqim o'zgarishi bilan katta kalibrli holatlar uchun javob beradi, lekin pulsatsiyalanuvchi oqim uchun mos emas. Uning sızdırmazlık ko'rsatkichi liftni tekshirish valfi kabi yaxshi emas. Burilish nazorat klapanlari bitta qanotli, ikki qavatli va ko'p qopqoqli turlarga bo'linadi. Ushbu uch tur asosan valf diametriga ko'ra bo'linadi. Maqsad, vosita oqimini to'xtatish yoki teskari oqimni to'xtatish va gidravlik ta'sirni zaiflashtirishdan iborat.
