Ko‘tariluvchi shlyuz klapanining novda gaykasi kapot yoki qavsda bo‘lib, darvozani ochish va yopishda novda gaykani aylantirish orqali ko‘tariladi va tushiriladi. Ushbu tuzilma valf novdasini moylash uchun qulaydir va ochilish va yopilish darajasi aniq, shuning uchun u keng qo'llaniladi. Odatda, ko'taruvchi stendda trapezoidal iplar mavjud bo'lib, valfning yuqori qismidagi gayka va valf korpusidagi yo'naltiruvchi truba orqali aylanish harakati chiziqli harakatga o'zgaradi, ya'ni ish momenti ish kuchiga o'zgaradi. . Ochiq shlyuzli klapanlar, odatda, vana poyasining holatini tez-tez kuzatish yoki qo'lda ishlatish kerak bo'lgan hollarda, masalan, ba'zi kichik oqim va past bosimli quvurlarda qo'llaniladi.
API 600 uglerodli po'latdan ko'tarilgan stendli eshik klapanining spetsifikatsiyasi
|
Hajmi: |
2" dan 60" gacha |
|---|---|
|
Tana materiali: |
Quyma po'lat yoki quyma temir |
|
O‘rindiq: |
Metall o'rindiq yoki yumshoq o'rindiq |
|
Ulanish shakli: |
Flanj |
|
Valf rodining ipning joylashishi: |
Tashqi eshik valfi |
|
Ilova: |
Sanoatda suvdan foydalanish |
|
Material: |
Karbonli po'lat, zanglamaydigan po'lat, qotishma po'lat |
|
Muhr yuzasi: |
Pichoq darvozasi |
Hajmi (Mm) va og'irliklar sinfi 150
|
DN |
L |
D |
D1 |
b |
Z-φd |
H |
Hmax |
D0 |
Vt.(kg) |
|
2" |
55 |
152 |
120.5 |
16 |
4-φ19 |
302 |
356 |
240 |
11 |
|
2-1/2" |
55 |
178 |
139.5 |
18 |
4-φ19 |
317 |
382 |
240 |
12.5 |
|
3" |
55 |
190 |
152.5 |
19 |
4-φ19 |
340 |
416 |
240 |
17.5 |
|
4" |
55 |
229 |
190.5 |
20 |
8-φ19 |
377 |
474 |
280 |
20.5 |
|
5" |
60 |
254 |
216 |
20 |
8-φ22 |
430 |
591 |
280 |
30.5 |
|
6" |
60 |
279 |
241.5 |
20 |
8-φ22 |
525 |
735 |
360 |
40 |
|
8" |
70 |
343 |
298.5 |
22 |
12-φ25 |
670 |
870 |
360 |
55 |
|
10" |
80 |
406 |
362 |
22 |
12-φ25 |
771 |
1021 |
400 |
76 |
|
12" |
80 |
483 |
432 |
25 |
12-φ25 |
895 |
1175 |
400 |
102 |
|
14" |
90 |
533 |
476 |
25 |
16-φ29 |
982 |
1332 |
500 |
150 |
|
16" |
100 |
597 |
540 |
28 |
16-φ29 |
1245 |
1645 |
500 |
210 |
|
18" |
120 |
635 |
578 |
28 |
16-φ32 |
1338 |
1785 |
500 |
245 |
|
20" |
120 |
698 |
635 |
30 |
20-φ32 |
1468 |
1875 |
500 |
310 |
|
24" |
130 |
813 |
479.5 |
30 |
20-φ35 |
1658 |
2166 |
720 |
370 |

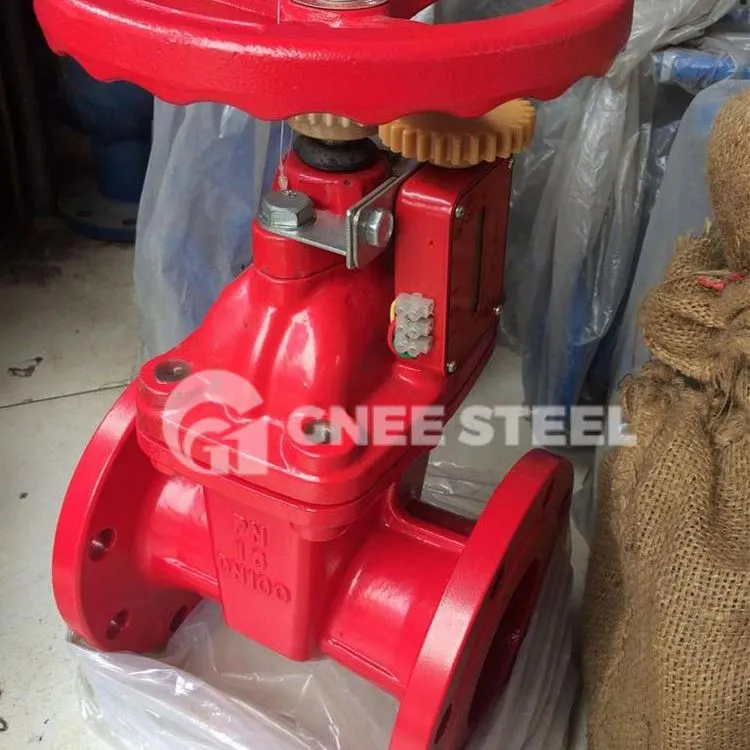

Karbonli po'latdan yasalgan ko'tarilgan shlyuz klapan
