API 602 gardishli eshik klapanlari eng keng tarqalgan ulanish turi bo'lgan gardishli ulanishga ega bo'lgan eshik klapanlari. Flanesli eshik klapanlari quvur liniyalarida ishlatilganda barqaror va ishonchli bo'lib, ularni yuqori bosimli ilovalar uchun ideal qiladi. Flanesli eshik klapanining ochilish va yopish mexanizmi suyuqlik yo'nalishiga perpendikulyar harakatlanadigan eshikdan iborat. Darvoza klapanlari faqat to'liq ochilishi yoki to'liq yopilishi mumkin va tartibga solish yoki o'chirish uchun mos emas. Darvozada ikkita muhrlangan sirt mavjud bo'lib, ular odatda takoz shaklini hosil qiladi, xanjar burchagi vana xususiyatlariga qarab o'zgaradi, odatda 50 daraja. Ushbu dizayn 252 daraja Farengeytgacha bo'lgan o'rtacha haroratli muhitlar uchun javob beradi.
API 602 soxta eshik klapanining spetsifikatsiyasi
| Dizayn standarti | API 602. ASME B 16.34 |
| Bosim/harorat jadvali | ASME B16.34 |
| Yuzma-yuz o'lcham | VIHUNG standarti |
| Sinov standarti | API 598 |
| Flanj tafsilotlari | ASME B16.5 TO 4", DIN / BS IS JIS |
| Payvand chokining oxiri tafsilotlari | ASME B16.25 |
| Soket payvand chokining yakuni tafsilotlari | ASME B16.11 |
| Vidalangan uchi tafsilotlari | ASME B1.20.1 |
| Hajmi diapazoni | 1/2" - 4"(DN15 - DN100) |
| ASME klassi | Sinf 150 dan 4500 gacha |
| Materiallar | A105.LF2.F5.F11.F22.F304/ F304L.F316/ F316L, F347.Monel |
| Trimlar | F6a / F316 / F304 / F316L / F321 / F51 / F55 / nconel / Stellied yoki qattiq yuzli |
| Tugaydi | Gardish uchlari, payvand choki uchi, rozetkali payvand uchi, burama uchi |
| Operatsiya | Qo'llanma |

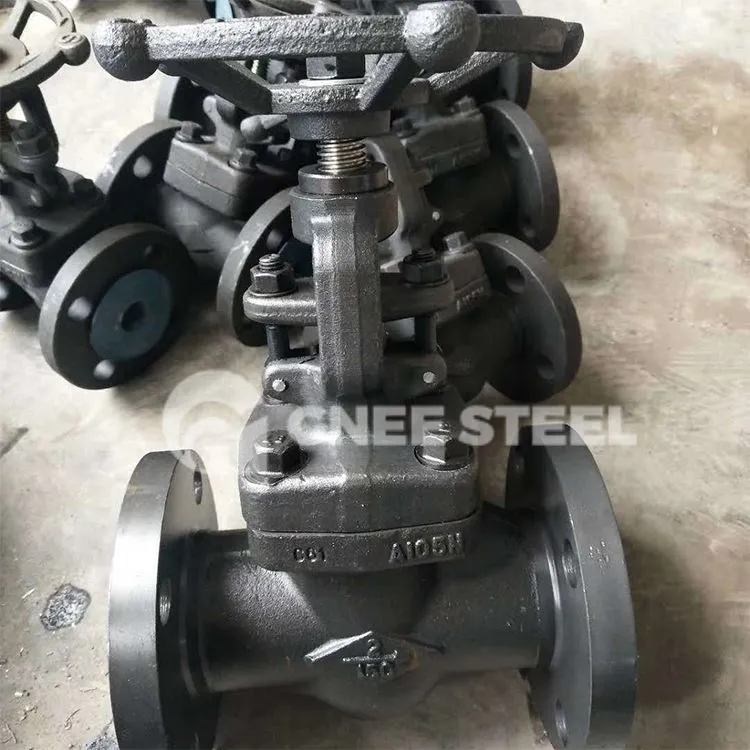

API 602 zarb qilingan po'lat valf
Soxta po'lat eshikli vana va quyma po'lat eshikli vana o'rtasidagi farq:
Soxta po'latdan yasalgan eshik klapanlarining sifati quyma po'latdan yasalgan eshik vanalaridan ustundir. Ular katta zarba kuchlariga bardosh bera oladilar va ularning plastiklik va qattiqlik kabi mexanik xususiyatlari ham quyma po'lat qismlarga nisbatan yuqoriroqdir. Biroq, ularning nominal diametri nisbatan kichik, odatda DN50 dan past.
Quyma po'latdan yasalgan eshik klapanlari nisbatan pastroq bosim ko'rsatkichlariga ega, odatda PN16, PN25, PN40 va 150LB-900LB kabi nominal bosimlarda qo'llaniladi. Soxta po'lat eshik klapanlari yuqori bosim ko'rsatkichlariga ega: PN100, PN160, PN320, 1500LB-3500LB va boshqalar.
Quyma po'latdan, asosan, soxtalashtirish qiyin bo'lgan yoki yuqori quvvat va plastika talab qiladigan murakkab shakllarga ega qismlarni ishlab chiqarish uchun ishlatiladi. Quyma suyuq qoliplashni o'z ichiga oladi, zarb qilish esa plastik deformatsiya jarayonidir. Soxta komponentlar yaxshilangan ichki tuzilishdan, yaxshi mexanik xususiyatlardan va bir xil don tuzilishidan foyda oladi. Tanqidiy komponentlar ko'pincha bu afzalliklarga ko'ra zarb qilishni talab qiladi, chunki quyma to'qimalarni ajratish va strukturaviy nuqsonlarga olib kelishi mumkin. Biroq, quyma zarb qilish amaliy bo'lmagan yoki xarajat talab qiladigan murakkab shakllarni qoliplash uchun foydali bo'lib qolmoqda.
