O'chirilgan pichoqlar darvoni tavsifi
Kuchli pichoq gvue valfi (shuningdek, kotib yoki skurry valfi sifatida ham ma'lum) - bu nopok, yopishqoq yoki korroziy suyuqliklarni boshqarish uchun maxsus ishlatiladigan valf. Uning dizayni darvoza qurishni funktsiyasini o'rnatishning kesish funktsiyasini o'rnatishning kesish funktsiyasini birlashtirishning afzalliklarini birlashtiradi va kimyoviy, elektr energiyasini, atrof-muhitni muhofaza qilish va boshqa sohalarda keng qo'llaniladi.
Asosiy tarkibiy xususiyatlar
Qilliq dizayn:
Valvli korpus ikkala tomonda ham to'g'ridan-to'g'ri boltlar tomonidan to'g'ridan-to'g'ri ulangan. Boltlar tomonidan siqilgan va deformatsiya qilinayotgan valtlar tomonidan deformatsiya qilinayotgan valts tomonidan deformatsiya qilinayotgan valtlarning deformatsiya qilinayotganini o'rnatish va oldini olish oson.
An'anaviy flanjli klapanlar bilan taqqoslaganda, vilkalar uzunligini qisqartiradi va murvatni siltash natijasida kelib chiqadigan oqish xavfini kamaytiradi.
Gate va muhrlar tuzilishi:
Darvoza yalpi pufak bilan bezatilgan bo'lib, ular tiqilib qolishning oldini olish uchun tolalar va zarralar kabi nopokliklarni kesib tashlashi mumkin; muhrlash ko'rsatkichini oshirish uchun sirt po'stlog'i.
Muhr yumshoq muhrga bo'lingan (ptfe, kauchuk) va qattiq muhr (metall / keramika). Yumshoq muhr nol oqishiga erishadi va qattiq muhr yuqori haroratga chidamli (300 darajadan kam) va kiyish.
Moddiy moslashuvchanlik:
Valvli tanasi odatda zanglamaydigan po'latdan (304 / 316l), uglerod po'latidan yoki maxsus qotishma (masalan, F55, 2205 kabi) korroziy vositalar uchun mos keladi;
Darvoza o'z xizmat ko'rsatish muddatini uzaytirish uchun ehtiyotkorlikka chidamli materiallardan (masalan, 2cr13, keramika) qilish mumkin.
Ishlar printsipi
Darvoza vertikal ravishda valfning elektr yoki pnevmatik drayverida ko'tariladi:
Ochiq holat: Darvoza to'liq ko'tariladi va suyuqlik bemalol o'tib ketadi;
Yopiq davlat: Darvoza ostidagi pichoq klavirajni bosim qiladi, ikki tomonlama muhrlashga erishish uchun muhrlangan sirtda o'rtacha va parchalarni o'chiradi.

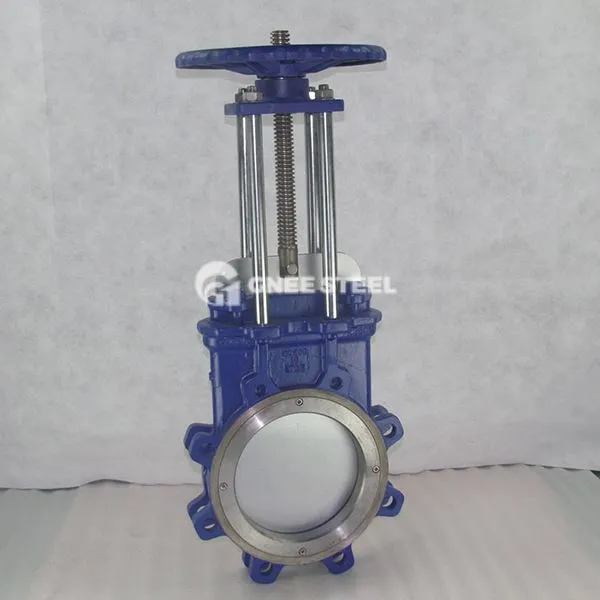

O'chirilgan pichoq gve valfi
|
Buyum |
O'chirilgan pichoq darvoza valfi | |||
|
Nominal diametr |
DN50 ~ 2000 mm nps 2 "~ 48" |
|||
|
Asosiy materiallar |
CI, WCB, zg1cr18ni, zg1cr111 -8Mo2ti, CF8, CF8M, CF3m. 2C25NI20 |
|||
|
Oqish |
Zaharsiz po'lat muhrli muhr: D sinfi (suyuq {{{{{{{{{{{{{{{{{{{{{{}}. 1xdn mm3 / s) |
|||
|
Aksessuarlar |
1.Solenoid vanve 3.air filtri |
|||
|
Muhr turi |
Zanglamaydigan po'lat muhr, teflon yumshoq muhr |
|||
|
Teflon yumshoq muhr |
A sinfi (nol oqish) |
|||
|
Fashillash |
Ansi B16.5, GB / T9113, JB / T79, HG, Sh, jis, NF, BS |
|||
|
Bosim doirasi |
{0}}} 0 ~ 1.0MPA |
|||
O'chirilgan pichoq darvoza valfi
Arizalar
Atrof-muhitni muhofaza qilish: shahar markaziy oqovatlarini tozalash uchun to'xtatilgan qattiq moddalarni o'z ichiga olgan oqava suvni davolash.
Energetika sanoati: ko'mir atir-atvorli elektr stantsiyalarida kul plitasini tashish va kesish.
Kimyo sanoati: kuchli kislota va ishqorli vositalar oqimi.
Yuqori kontsentratsiya pulpa va mineral qum quvur tizimlari.
