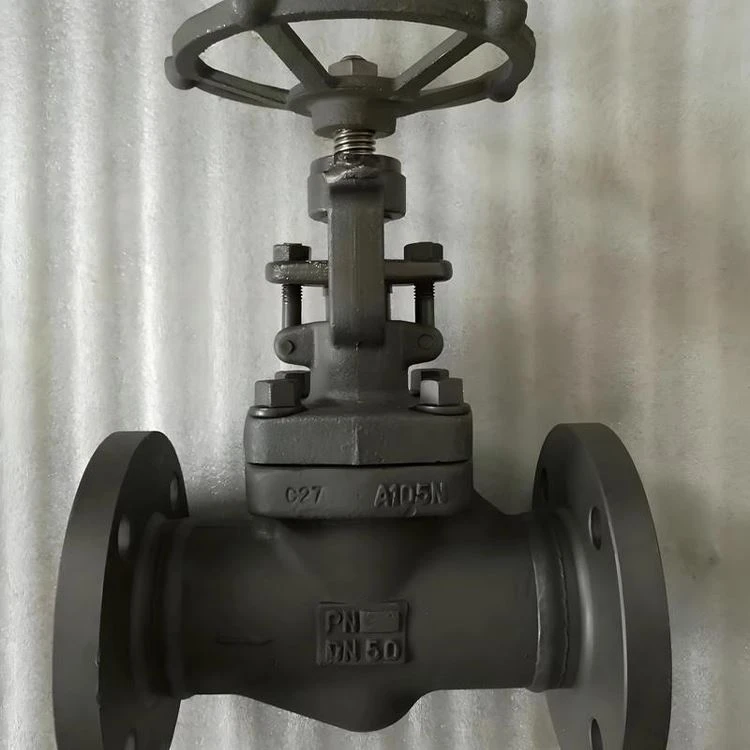

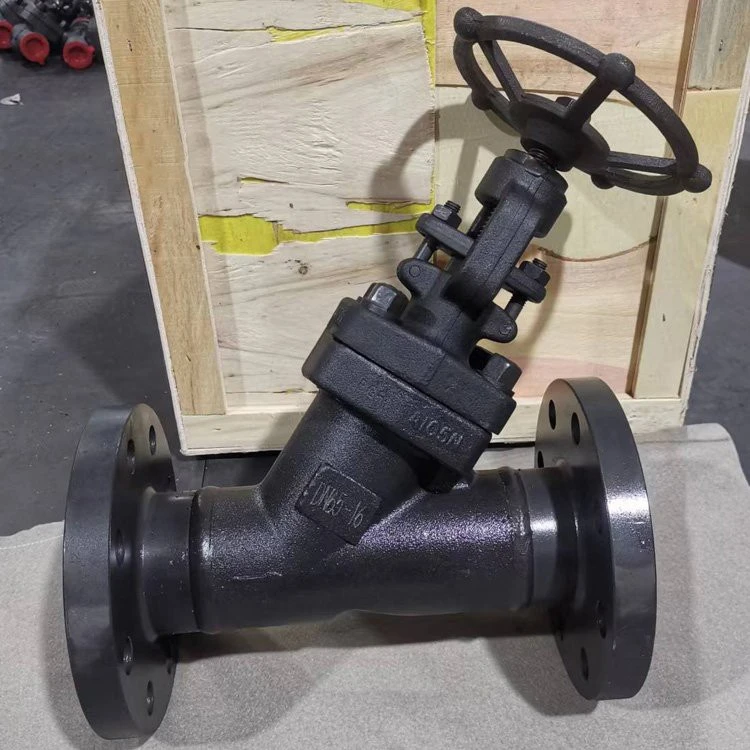

F11, F22 va F91 globus klapanlariuchun maxsus ishlab chiqilgan muhim boshqaruv komponentlaridirYuqori-harorat va yuqori-bosim (HTHP)energiya ishlab chiqarish, neft-kimyoni qayta ishlash va qozon tizimlari ichidagi muhitlar. Xususiyatlarqotishma po'latdan yasalgan korpuslar, bu klapanlar orasidagi asosiy farq turli nisbatlarda yotadiXrom (Cr) va molibden (Mo)qotishma, bu metallning muhim muammolarini samarali hal qiladiemirilish va oksidlanishyuqori haroratlarda.
F91 / F22 / F11 globus vanalarining spetsifikatsiyasi
| Element | Texnik xususiyatlari |
| Dizayn standarti | API 623 / ASME B16.34 / BS 1873 |
| Bosim klassi | Sinf 150, 300, 900, 2500 |
| Nominal diametri | DN80 (3"), DN100 (4") |
| Ulanish turi | Flanesli (RF/RTJ) yoki pay-payvandlash (BW) |
| Ishlash harorati | F11/F22: 570 darajadan kamroq yoki unga teng; F91: 650 darajadan kamroq yoki unga teng |
| Qattiq{0}}o‘rindiq | Stellite 6 (Kobalt{1}}asosidagi qotishma) - HTHP uchun majburiy |
| Operatsiya | Qo'l g'ildiragi, konusli uzatma yoki elektr aktuator |
Qurilish va konstruktiv dizayn
Yuqori{0}}bosim sinflari uchun (900–2500-sinf) dizayn issiqlik kengayishida muhrning yaxlitligiga ustunlik beradi:
Kaput ulanishi:
Sinf 150–600: Boltli kaput (BB)spiral o'ralgan qistirmalari yoki halqali birikmalar bilan.
Sinf 900–2500: Bosimli muhr qopqog'i (PSB). Ichki bosim oshgani sayin, qistirmadagi sızdırmazlık kuchi oshib, yuqori haroratlarda murvatning bo'shashishidan kelib chiqadigan qochqinlarning oldini oladi.
OS&Y (tashqi vint va bo'yinturuq):Poya iplari media oqimidan tashqarida bo'lib, ular yog'langan va yuqori{0}}harorat korroziyasidan himoyalangan bo'lishini ta'minlaydi.
Disk dizayni:
Rozetka turi:Yoqish/o'chirish xizmati uchun standart.
Tartibga solish turi:To'xtatuvchi ilovalar uchun mo'ljallangan.
Orqa o'rindiq dizayni:Vana to'liq ochiq holatda bo'lganda, ildiz o'rashini almashtirishga imkon beradi.
Globus klapanining chizmasi-DN100 DN80-sinf2500 900 300 150-F91 F22 F11 A105
Oʻlchamlar jadvali (ASME B16.10 asosidagi taxminiy qiymatlar)
Eslatma: O'lchamlar Flanjli uchlarga (RF) tegishli. Haqiqiy ma'lumotlar ishlab chiqaruvchiga qarab farq qilishi mumkin.
| Bosim klassi | Hajmi | Yuz-to-Yuz L (mm) | Balandligi H-Ochiq (mm) | Og'irligi WT (kg) |
| 150-sinf | DN80 (3") | 241 | 420 | 45 |
| DN100 (4") | 292 | 510 | 75 | |
| 300-sinf | DN80 (3") | 318 | 480 | 65 |
| DN100 (4") | 356 | 580 | 110 | |
| 900-sinf | DN80 (3") | 381 | 650 | 180 |
| DN100 (4") | 457 | 780 | 260 | |
| Sinf 2500 | DN80 (3") | 578 | 850 | 380 |
| DN100 (4") | 673 | 1100 | 550 |
Materiallarni taqqoslash va ishlash ma'lumotlari
| Materiallar (ASTM) | Kimyoviy tarkibi | Afzallik |
| F11 | 1,25Cr-0,5Mo | Asosiy issiqlikka chidamli-po'lat; yaxshi vodorod qarshiligi. |
| F22 | 2,25Cr-1Mo | Odatdagi{0}}vodorodli po'lat; HTHP gidro{1}}qayta ishlashda foydalaniladi. |
| F91 | 9Cr-1Mo-V-Nb | Superkritik daraja; o'ta yuqori surilish-yorilish kuchi; vana devorining qalinligini pasaytiradi. |
Xususiyatlar va ilovalar
Xususiyatlari:
Eroziyaga qarshilik:Globus klapanlari sezilarli turbulentlikni boshdan kechiradi. F91/F22 klapanlari xususiyatiStellit 6yuqori tezlikdagi bugʻ eroziyasiga qarshi turish uchun-oʻrindiq va disk (Hardness HRC 40-45) ustiga qattiq qaratib qoʻying.
Nol-Oqish muhrlanishi:Nozik-oʻtiradigan joylar qattiq oʻchirish- uchun API 598 bosim sinovi standartlariga javob beradi.
Yuqori-Temp silliq ishlash:Poyalar yuqori issiqlik ta'sirida yiringlash yoki ushlanib qolishning oldini olish uchun so'ndiriladi, qattiqlashadi va nitridlanadi.
Ilovalar:
Issiqlik elektr stansiyalari:Asosiy bug 'liniyalari, o'ta kritik va o'ta{0}}o'ta kritik birliklar uchun besleme suvi tizimlari (birinchi navbatda F91/F22).
Neft-kimyo zavodlari:Yuqori haroratli neft/gazni (birinchi navbatda F22) qayta ishlaydigan gidrogenlash qurilmalari, kechiktirilgan kokslash va katalitik kreking qurilmalari.
Qozon tizimlari:Yuqori bosimli bug 'izolyatsiyasi, drenaj va asboblarning asosiy liniyalari-.

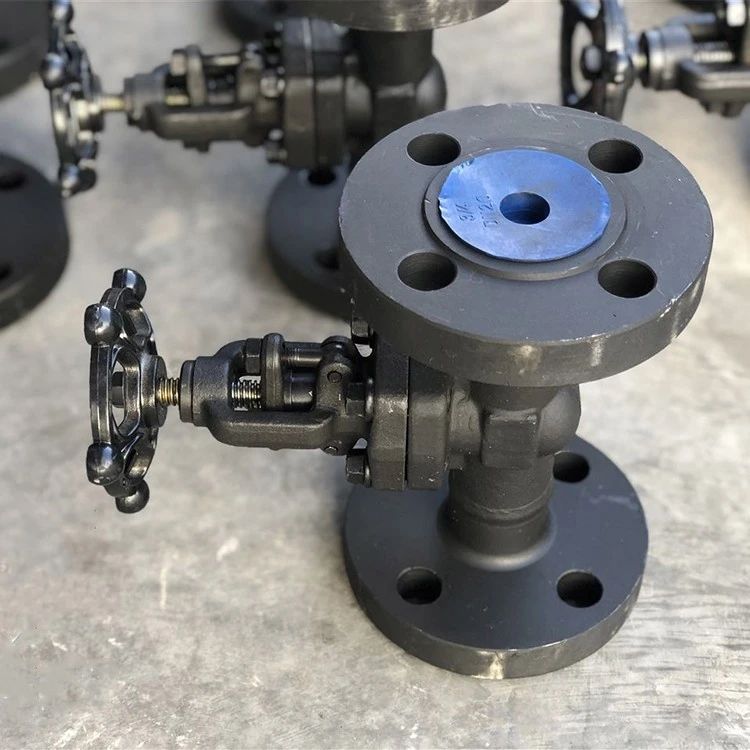

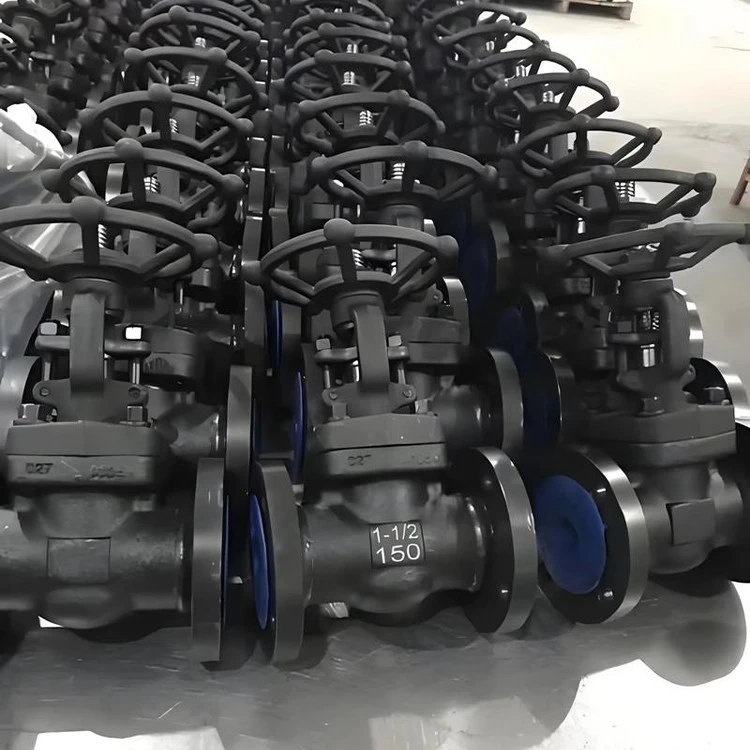

GNEE Globe klapan ustaxonasi
TSS
ASTM A182 F91 materiali nima?
ASTM A182 F91yuqori -bardoshli, zarb qilingan qotishma po‘latdir (xususan, martensitli 9Cr-1Mo po‘latdir) o‘ta yuqori harorat va yuqori bosimli- muhitlarda foydalanish uchun mo‘ljallangan. Ko'pincha "91-sinf" deb ataladi, bu zamonaviy elektr stantsiyalari va neftni qayta ishlash zavodlari uchun "oltin standart" materialdir.
A182 darajasi F11 materiali nima?
ASTM A182 F11 darajasideb nomlanuvchi past-qotishma soxta po'latdir"Cr-Mo" (xrom-molibden) po'lat. Bu energetika va neft-kimyo sanoatida yuqori{1}}haroratli xizmat ko'rsatish uchun eng ko'p ishlatiladigan materiallardan biridir.
Valflardagi F22 materiali nima?
ASTM A182 F22og'ir{0}}vazifali, past-qotishma zarb qilingan po'latdir2,25Cr-1Mo po'lat. Bu F11 dan "pog'ona" bo'lib, muhim yuqori{2}}bosimli tizimlarda ishlatiladigan klapanlar uchun ancha yaxshi mustahkamlik va issiqlikka chidamlilikni ta'minlaydi.
