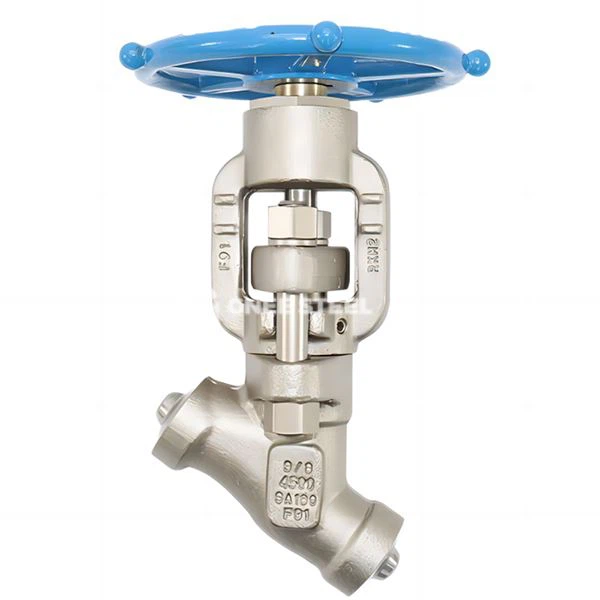

Yuqori bosim y globe valf turi

Yuqori bosimli y-tipidagi globus . {}} yuqori bosimli sharoitlar uchun mo'ljallangan maxsus to'xtash vanve - bu y shaklidagi va valflik diskning pasayishi va . . . . . . . . . . . . . . . tomonidan o'chirilgan yoki tartibga solinadi.

Xususiyatlari
Ommaviy qarshilikning past dizayni

Y shaklidagi oqim kanallari to'g'ri chiziqqa yaqin, oqim qarshiliki 60% dan ko'proq, sezilarli energiya tejash ta'sirini kamaytiradi;
Valve diskining ikkinchi darajali dizayni muhrlash sirtining yuqori bosimi o'rtacha . tomonidan muhrlash yuzasining eroziyasi shikastlanishini kamaytiradi
Ekstremal ish sharoitlariga moslashish

Bosim qarshiligi 2500 milliard (42MPA) ga etib boradi va harorat bag'rikenglik darajasi -196} darajasidan 540 darajagacha;
Chrome-molybden po'latlasi (F91 / F92) 540 daraja . da qo'zg'atuvchi bug 'yo'q.
Yuqori ishonchlilik muhr

Integral Valfli o'rindiq + metall qattiq muhr, xizmat muddati 100 dan ortiq, 000 teshiklar va to'xtash;
O'z-o'zini siqadigan tuzilish: o'rtacha bosim qanchalik yuqori bo'lsa, muhr .
Moslashuvchan tarkibiy konfiguratsiya

Vana qopqog'i ipga solingan, payvandlangan yoki ajratiladigan bo'lishi mumkin;

Avtomatik boshqaruvga erishish uchun elektr / pnevmatik drayverni qo'llab-quvvatlang .

Dizayn standarti: Asme B16.34 (bosimning harorati reytingi)
Strukturaviy uzunlik: Asme B16.10 ixcham spetsifikatsiyasini, milliy standartdan 20% qisqa
Bosim darajasi: 1-sinfni qoplaydi 150 ~ 2500lb (42mpa gacha)
Payvandlash tugashi: Soketni payvandlash (Asme B16.11) yoki but-payvandlashtirish (Asme B16.25)
Valve organi materiallari:
Uglerod po'lat (A105)
Zanglamaydigan po'latdan (F304 / F316)
Xrom-molybden po'lat (F91 / F92)
Muhr qilish sirti: stellit karbinasi (stellite 6/21, HRC55 ga teng yoki teng bo'lgan qattiqlik)
Tekshirish standarti: API 598 oqishi testi (VI nol oqish)



Yuqori bosim y globe valf turi



Arizalar

• Neft-kimyoliklar

Wightrastratsiya reaktori va chiqish quvurlari (1500lb +);
Etilen yuqori bosimli qurilmalar (oltingugurtga chidamli materiallar sertifikatlangan) .

• Elektr energiyasi

Issiqlik elektr stantsiyasi asosiy bug 'quvuri (540 daraja / 25MPA);
Qozonli suv tizimi (oqarishning oldini olish uchun qorinlar muhrini) .

• Chuqur sovuq va maxsus media

Lng saqlash va transport tizimi (-196 darajasi chuqur sovuq zanglamaydigan po'latdan yasalgan valfa tanasi);
Yuqori tozalik kislotasi (ptfe livetli valfli o'rindiq) .

• Yadro energiyasi va metallurgiya

Yadro oroliga yordamchi sovutish tizimi (barcha metall kaminlar tuzilishi);
Blast pechak gaz quvuri (zarrachalar eroziyalariga qarshi turish uchun kiyingan qotishma bilan qoplangan) .
