Mahsulotlar tavsifi

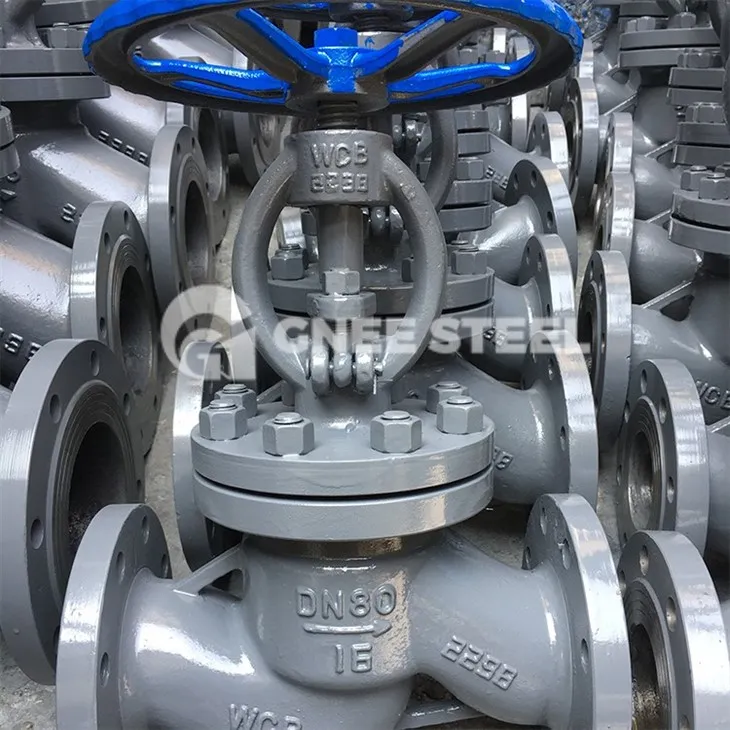

Globus klapan deganda yopish elementi (valf diski) valf o'rindig'ining markaziy chizig'i bo'ylab harakatlanadigan valfni nazarda tutadi.

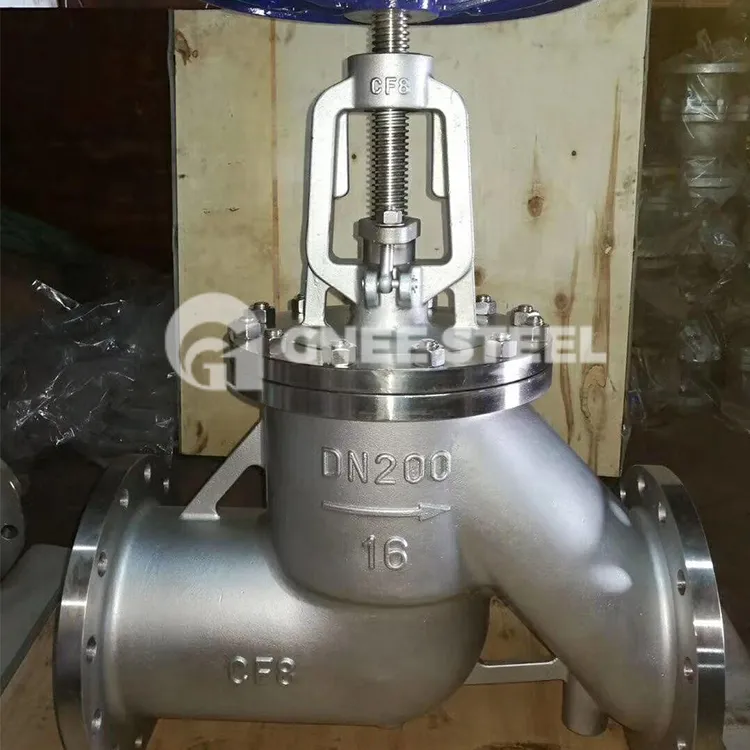

Zanglamaydigan po'latdan yasalgan to'xtash valfi to'xtash klapanining bir turi. Vana tanasining materialiga nisbatan yuqori talablarga ega. Odatda, 301.304.316 kabi bir nechta moddiy variantlar mavjud. U kimyo sanoati, kemasozlik, tibbiyot, oziq-ovqat mashinalari va boshqa sohalarda keng qo'llaniladi. Zanglamaydigan po'latdan yasalgan to'xtash klapanlari qo'lda zanglamaydigan po'latdan yasalgan to'xtash vanalariga, zanglamaydigan po'latdan yasalgan pnevmatik to'xtash valflariga va zanglamaydigan po'latdan yasalgan elektr to'xtash valflariga bo'linadi.
Zanglamaydigan po'latdan yasalgan globus klapanining asosiy sanasi
|
Bosim ko'rsatkichlari |
ANSI #150 dan 2500 gacha |
|
Standartlarga muvofiqligi |
API 602, ASME B16.34, DIN3202 yoki ekvivalentlari |
|
Materiallar |
A182 F304, A182 F316, A182 F304L, A182 F316L, A182 F51 |
|
Ulanishlarni tugatadi |
Vidalangan, payvandlangan uchlari va gardishli (FF, RF, RTJ) xalqaro standartlarga muvofiq |
Zanglamaydigan po'latdan yasalgan to'xtatuvchi valfning asosiy komponentlari
|
Qism nomi |
ZGICr18Ni9Tit seriyali |
ZG00Cr18Ni10 seriyali |
ZG1Cr18Ni12M02Ti seriyali |
ZG00Cr17Ni14M02 seriyali |
WCB seriyali |
|
Valf tanasi/kapok |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
Darvoza |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
1Cr13 |
|
Poyasi |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
|
To'ldiruvchi |
PTFE bilan o'ralgan |
PTFE bilan o'ralgan |
PTFE bilan o'ralgan |
PTFE bilan o'ralgan |
grafit |
|
Shlangi |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
Grafit+304 |
|
Bez |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 seriyali |
WCB |
|
Qadoqlash bosimi halqasi |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
|
Bolt |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
Yong'oq |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
Globus valfining xususiyatlari
(1) Tuzilishi eshik klapanlariga qaraganda oddiyroq va uni ishlab chiqarish va saqlash qulayroqdir.
(2) Sızdırmazlık yuzasi kiyinish va chizish oson emas va yaxshi muhrlanish ko'rsatkichlariga ega. Ochish va yopilganda valf diski va valf korpusining muhrlangan yuzasi o'rtasida nisbatan siljish yo'q, shuning uchun aşınma va chizish jiddiy emas, muhrlanish ko'rsatkichlari yaxshi va xizmat muddati uzoq.
(3) Ochish va yopilganda, valf diskining zarbasi kichik, shuning uchun to'xtash valfining balandligi eshik valfidan kichikroq, lekin struktura uzunligi eshik valfidan uzunroqdir.
(4) Ochilish va yopish momenti katta, ochilish va yopish mashaqqatli va ochilish va yopish vaqti uzoq.
(5) Suyuqlik qarshiligi katta. Vana tanasidagi o'rta kanal burilishli bo'lgani uchun suyuqlik qarshiligi katta va quvvat sarfi katta.
(6) O'rtacha oqim yo'nalishi: Nominal bosim PN 16MPa dan kam yoki unga teng bo'lsa, quyi oqim odatda ishlatiladi va vosita vana diskining pastki qismidan yuqoriga qarab oqadi; nominal bosim PN 20MPa dan katta yoki unga teng bo'lsa, qarshi oqim odatda ishlatiladi va vosita vana diskining yuqori qismidan pastga tushadi. Muhrlash samaradorligini oshirish uchun. Foydalanishda to'xtash valfi muhiti faqat bitta yo'nalishda oqishi mumkin va oqim yo'nalishini o'zgartira olmaydi.
(7) Vana diski to'liq ochilganda tez-tez eroziyalanadi.
