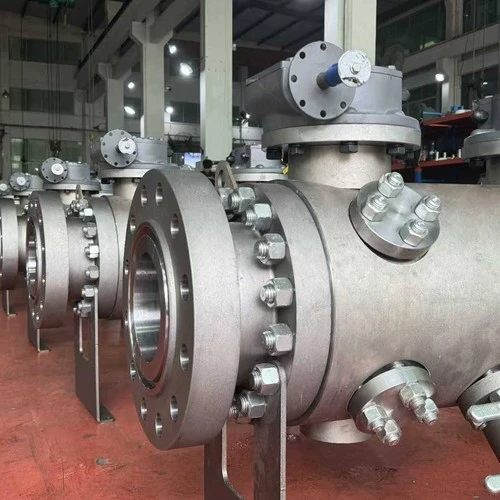

AnAPI 6D DBB sharli valfiBu choraklik{0}}burilishli izolyatsiya klapan bo‘lib, u quvur liniyasi qismini izolyatsiya qilish va ish boshlanishidan oldin uning bosimsizlanganligini isbotlash uchun ikkita mustaqil o‘rindiq va korpus-bo‘shlig‘idan foydalanadi. API 6D boʻyicha qurilgan, oʻz-oʻzidan yengillashtiruvchi (SPE) oʻrindiqlar-boʻlib, u NPS 2–56 (DN 50–1400), ASME klassi 150–2500 va korpus materiallarini ASTM A216 WCB dan dupleks F51 gacha, −46 darajadan {{14} darajagacha baholaydi.
Ikki blokli va oqadigan (DBB) sharli valf chorak{0}}burilishli izolyatsiya klapanidir, u sharli valfning oqim yo'li orqali DBB funktsiyasining tasdiqlangan ikki-to'siqli izolyatsiyasini ta'minlaydi. API 6D ikkita blok va qon ketishini ikkala uchidan bosimni to'sib qo'yadigan va bo'shliqning ventilyatsiyasini ta'minlaydigan ikkita o'tiradigan sirtli bitta valf sifatida belgilaydi. Sharli klapan bunga bahorgi{5}}energiyalangan, o'z-o'zidan bo'shashuvchi{6}}o'rindiqlar orqali erishadi, ularning har biri o'rindiq sinovidan har ikki tomondan nominal bosimdan 1,1 marta o'tadi. Neft va gaz, LNG, qayta ishlash va kimyoviy bojxona uchun API 6D DBB sharli klapan sifatida u ASTM A216 WCB dan ASTM A995 dupleksgacha qurilgan va gardish bo'g'inlarini 66% gacha kesish uchun ikkita blokli valf va g'altakni almashtiradi.
Texnik spetsifikatsiyalar
DBB sharli klapan o'lchami diapazoni NPS 2–56 (DN 50–1400) va DBB balli klapan bosim sinfi ASME sinfi 150–2500; suzuvchi dizaynlar NPS 8 / Class 600 uchun xizmat qiladi, trunnion o'rnatilgan konstruktsiyalar esa to'liq diapazonni qamrab oladi, shuning uchun suzuvchi va trunnion sharli vana tanlovi o'lcham va bosimga mos keladi. Ushbu diapazondan tashqaridagi qiymatlar har bir loyiha ma'lumotlar varag'ida keltirilgan.
Ta'minot diapazoni
| Parametr | Standart diapazon | Eslatma |
|---|---|---|
| Hajmi | NPS 2–56 (DN 50–1400) | NPS 8 / Class 600 uchun umumiy suzuvchi; trunnion to'liq diapazonni qamrab oladi |
| Bosim klassi | ASME sinfi 150–2500 (PN 16–PN 420) | API 6A quduqli versiyalari 15 000 psi ga etadi |
| Harorat | −46 darajadan +210 darajagacha | Kriogen uchun kengaytirilgan kaput; +540 darajaga metall oʻrindiq |
| Dizayn standarti | API 6D, ASME B16.34, EN ISO 17292 | Agar iqtibos keltirilsa, loyiha spetsifikatsiyasi boshqariladi |
| Yuzma{0}}yuz-yuz | API 6D / ASME B16.10 | NPS uchun B16.10 qisqa namunasi 24 dan katta yoki unga teng |
| Tugaydi | RF, RTJ, BW, SW | ASME B16.5 / B16.47 / B16.25 / B16.11 |
| Bore | To'liq / qisqartirilgan | Cho'chqachilik chiziqlari uchun to'liq teshik |
| Operatsiya | Tutqich, tishli, pnevmatik, elektr, gidravlik | ISO 5211 aktuator paneli |
| O'rindiqlarni tartibga solish | DBB (SPE/SPE), DIB-1 (DPE/DPE), DIB-2 (SPE/DPE) | Buyurtma bo'yicha davlat |
Tana va trim materiallari (oqim kuchi)
| Materiallar (ASTM) | Turi | Min. rentabellik (MPa) | Min. tortishish (MPa) |
|---|---|---|---|
| A216 Gr. WCB | Quyma karbonli po'lat | 250 | 485 |
| ASTM A352 Gr. LCC | Past haroratli{0}}karbonli po‘lat quying | 240 | 450 |
| A105 / A350 LF2 | Soxta uglerod / LT uglerod | 250 | 485 |
| A182 F304 / F316 | Zanglamaydigan 304/316 | 205 | 515 |
| ASTM A351 CF8M | Cast 316 SS | 205 | 485 |
| A995 Gr. 1A (F51) | Ikki tomonlama | 450 | 655 |
| A182 F51 / F53 | Dupleks / super{0}}dupleks | 450 / 550 | 655 / 795 |
Izolyatsiyani tanlash: DBB va DIB
| Aranjirovka | O‘rindiqlar | Bo'shliqni yengillashtirish | Qachon belgilash kerak |
|---|---|---|---|
| DBB | 2 × SPE (o'z-o'zini engillashtiradigan-) | Avtomatik chiziqqa | Standart quvur liniyasi, suyuqlik xizmati, termal yordam- |
| DIB-1 | 2 × DPE (ikki tomonlama) | Tashqi relyef valfi talab qilinadi | Kritik gaz izolyatsiyasi, ESD, ortiqcha muhrlanish |
| DIB-2 | 1 SPE + 1 DPE | SPE tomoni{0}}o'zini yengillashtiradi | Yo'nalishli ortiqcha kerak bo'lgan tomir izolyatsiyasi |
Eslatma:DBB - bu valflar oilasi emas, balki qobiliyat belgisi. Ikki blokli va qon to'kish klapanlari sharli valf, tiqin klapan yoki juft blok-va{2}}to'kish moslamasi sifatida tuzilishi mumkin; vilka valfi DBB valfi ham bo'lishi mumkin. API 6D shlyuz valfi bir{5}}blokli-va-tozalanadi (SBB). Buyurtmada har doim o'rindiqlar tartibini tasdiqlang, chunki mahsulot nomining o'zi to'siqni aniqlamaydi.
Ilovalar
API 6D DBB sharsimon klapan quvur liniyasi uchastkasi izolyatsiya, texnik xizmat ko'rsatish yoki bosim sinovini o'tkazishdan oldin izolyatsiya qilinishi va bosimsizlanishi tekshirilishi kerak bo'lgan joyda ko'rsatiladi.
Quvurlarni izolyatsiyalash va cho'chqachilik:API 6D DBB sharli klapan NPS 2 dan NPS 56 (DN 50–1400)gacha boʻlgan neft va gaz liniyalaridagi asosiy-liniya blokli valfidir. API 6D uni 2500-sinfga quvur liniyasiga xizmat ko‘rsatishga moslashtiradi va to‘kish porti ikkala o‘rindiqning tekshiruvdan oldin ushlab turishini yoki cho‘chqachilik uchun-payvandlanganligini tasdiqlaydi.
O'lchash va terminal stantsiyalari:Himoya qilish{0}}oʻlchash moslamalari va xoʻjalik terminallari-da vana hisoblagich trubkasini yoki nasos agregatini ajratadi, shuning uchun uni nol energiya bilan bosimsizlantirish mumkin. API 6D tomonidan talab qilinadigan 1,1× nominal{4}}bosim o‘rindig‘ining sinovi fiskal o‘lchash va terminal xavfsizlik holatlari talab qiladigan hujjatlashtirilgan oqish-qattiq izolyatsiyani beradi.
Favqulodda o'chirish va HIPPS:ESD va yuqori{0}}butunlik bosimi-himoya tizimlarida DBB izolatsiyasiga ega trunnion o‘rnatilgan API 6D sharli klapan quyi oqim uskunasini ortiqcha bosimdan himoya qiluvchi tez, takrorlanadigan blokni ta’minlaydi. API 6D trunnion konstruksiyalari podshipniklarga oʻrindiq yukini koʻtarib, NPS 2–56 toʻliq diapazonida aktuator momentini 150-sinfdan 2500-sinfgacha bashorat qilish mumkin.
Offshore va kosmik-cheklangan aloqalar-ins:Agar platforma yoki skid ikkita alohida blokli klapan va g'altakni sig'dira olmasa, bitta API 6D DBB sharli klapan o'sha yig'ma o'rnini bosadi va gardish bo'g'inlarini 66% gacha qisqartiradi. Og'irligi 60% gacha kamayadi va ixcham korpus offshor modullarda joylashtirish va texnik xizmat ko'rsatishni osonlashtiradi.
Neftni qayta ishlash va neft-kimyo kollektorlari:Neftni qayta ishlash zavodlari va kimyo zavodlarida klapan uglevodorodlar, bug 'yoki agressiv muhitlarni tashuvchi texnologik qismlarni ajratib turadi, shuning uchun ularni texnik xizmat ko'rsatish uchun ochish mumkin. Korpus materiallari ASTM A216 WCB, A350 LF2, A182 F316 va dupleks F51 ni o‘z ichiga oladi, yong‘inga qarshi{7}} API 607 va ISO 15848-1 kam emissiyali qadoqlash zavod xavfsizligi va emissiya chegaralariga javob beradi.
TSS
DBB va DIB sharli vana o'rtasidagi farq nima?
DBB ikkita o'z-o'zidan bo'shaydigan (SPE) o'rindiqlardan foydalanadi va bo'shliqdagi ortiqcha bosimni avtomatik ravishda tarmoqqa chiqaradi. DIB-1 ikkita qoʻshaloq{4}}pistonli-ta’sirli (DPE) oʻrindiqlarni ikki tomonlama zaxiralash uchun ishlatadi, lekin tashqi boʻshliqni boʻshatish klapaniga muhtoj. DIB-2 bitta SPE va bitta DPE o'rindig'ini juftlashtiradi. Tanlov mahsulot nomiga emas, balki izolyatsiya xavfiga qarab amalga oshiriladi.
API 6D DBB balli klapan qaysi o'lcham oralig'i va bosim sinfini qamrab oladi?
Standart taʼminot NPS 2–56 (DN 50–1400) va ASME 150–2500 (PN 16–PN 420) sinflarini oʻz ichiga oladi. Suzuvchi dizaynlar NPS 8 / Class 600 gacha keng tarqalgan; trunnion o'rnatilgan dizaynlar to'liq assortimentni qamrab oladi. Kichik{12}}burchakli asboblar versiyalari NPS 1/2–2 bilan ishlaydi.
API 6D DBB balli klapan kotirovkasi uchun qanday ma'lumotlar kerak?
Vana turi, o'lchami va DN, ASME klassi, korpus va trim materiali, o'rindiqning joylashishi (DBB yoki DIB-2), so'nggi ulanish, vosita, dizayn harorati, ishlash usuli, miqdori va talab qilinadigan hujjatlar hajmini yuboring (ma'lumotlar varaqasi, ITP, MTC, NDE).
Qanday sertifikatlar va test hisobotlari taqdim etiladi?
Har bir klapan EN 10204 3.1 MTC, API 6D va ISO 5208 Rate A boʻyicha gidrostatik qobiq va oʻrindiq sinovlari yozuvlari hamda boʻyash/qadoqlash hujjatlari bilan taʼminlangan. Uchinchi tomon tekshiruvi-(SGS, TUV, BV) va loyiha ITP soʻrov boʻyicha mavjud.
MOQ, yetkazib berish muddati va kafolati nima?
MOQ standart dizaynlar uchun 1 donadan boshlanadi; loyiha buyurtmalari ma'lumotlar varag'ida keltirilgan. Odatda etkazib berish muddati material va o'lchamga qarab 4-8 hafta. Kafolat jo'natilgan kundan boshlab 18 oy yoki ishga tushirilgandan keyin 12 oy, qaysi biri birinchi bo'lsa.
OEM va nordon{0}}xizmat (NACE) versiyalarini yetkazib bera olasizmi?
Ha. Sizning etiketingiz va oʻramingiz bilan-xususiy yorliq (OEM) taʼminoti mavjud. H2S xizmati uchun korpuslar va bezaklar NACE MR0175 / ISO 15156 uchun qattiqligi nazorat qilinadigan va ho'llangan yuzlarda CRA qoplamalari bilan ta'minlangan.
DBB sharsimon valfiga tashqi bo'shliqni bo'shatish klapan kerakmi?
SPE o'rindiqli standart DBB o'z-o'zidan{0}}bo'shliqdagi ortiqcha bosimni API 6D talab qiladigan chiziqqa tushiradi. Faqat DPE o'rindiqlari bo'lgan DIB konfiguratsiyasi uchun tashqi relyef klapan kerak. Shuning uchun o'rindiq tartibini belgilash har qanday DBB tartibida birinchi qadamdir.
API 6D va API 608 - qaysi standartga mos keladi?
API 6D quvur liniyasi klapanlarini qoplaydi; API 608 texnologik-metal sharli klapanlarni qamrab oladi. Chegarasi zavod akkumulyatori chegarasida birinchi izolyatsiya valfidir. Agar ma'lumotlar varaqasi ikkalasini ham keltirsa, loyiha spetsifikatsiyasi boshqariladi.
