A uch-tarmoqli gidravlik sharli valfShlangi tizimlarda, birinchi navbatda, suyuqliklar (masalan, gidravlik moy va suv) oqimini tartibga solish, taqsimlash yoki kesish uchun keng qo'llaniladigan asosiy boshqaruv komponentidir. Uning asosiy dizayn xususiyati to'p tuzilishida yotadi; to'pni aylantirish yoki oqim yo'lini boshqaradi, ixcham tuzilish, ishonchli muhrlanish va moslashuvchan ishlash kabi afzalliklarni taqdim etadi.
GNEE Xitoyning etakchi valf ishlab chiqaruvchisi bo'lib, CNC ustaxonasi bilan jihozlangan bo'lib, sizga valfni sozlash xizmatlarini taqdim etadi.Vana muvofiqlik sertifikatlari - bu yerdan yuklab oling!
Shlangi balli klapanning 3 yo'li tuzilishi va ishlash printsipi
Sfera dizayni
Sfera yuqori aniqlik bilan ishlov beriladi va uning yuzasi aşınma va korroziyaga chidamliligini oshirish uchun qattiqlashtiriladi (masalan, xrom qoplama yoki nitridlash). Sharning ichki qismida odatda T{3}}formatli yoki L{4}} oqim kanallari mavjud bo‘lib, ular 90 graduslik aylanish orqali uchta port o‘rtasida ulanish yoki izolyatsiya qilish imkonini beradi.
Muhrlash mexanizmi
Ikki tomonlama muhrlangan struktura qo'llaniladi. Sızdırmazlık halqasi materiali odatda politetrafloroetilen (PTFE) yoki metall muhr bo'lib, yuqori bosim ostida oqmasligini ta'minlaydi. Ba'zi dizaynlar muhrlanish ishonchliligini oshirish uchun bahorni oldindan yuklashdan foydalanadi.
Haydash usuli
Shlangi tizim bosimi bilan boshqariladigan sharning aylanishi piston yoki tishli uzatish mexanizmi orqali amalga oshiriladi. Drayv bosimi diapazoni tizim talablariga muvofiq sozlanishi mumkin, odatda 10-35 MPa oralig'ida.
Shlangi balli klapanning 3 yo'li texnik xususiyatlari
- Bosimga qarshilik: Nominal bosim ko'rsatkichlari PN16 dan PN420 gacha, turli bosim stsenariylariga moslashadi.
- Harorat oralig'i: Ishlash harorati odatda -20 darajadan +200 darajagacha; maxsus materiallar bu diapazonni -50 darajadan +350 darajagacha uzaytirishi mumkin.
- Oqim nazorati: To'liq{0}}teshik dizayni bosim tushishini pasaytiradi, oqim qarshilik koeffitsienti 0,1-0,3 gacha, yuqori-oqimli tizimlar uchun mos keladi.
- Hayot aylanishi: Mexanik hayot 1 million tsikldan oshib ketishi mumkin; muhr muddati ish sharoitlariga bog'liq, odatda 5-10 yil.
Shlangi balli klapan 3 tomonlama qo'llash sohalari
Neft-kimyo sanoati
Tez oqimni tartibga solish va almashtirishga erishish uchun neft va gaz quvurlari va neft-kimyo ishlab chiqarish jarayonini boshqarish (masalan, gidrogenatsiya reaktorlari) uchun ishlatiladi.
Energiya sanoati
Elektr stantsiyasining sovutish suvi tizimlarida va bug 'tizimlarida qozonlar, turbinalar va boshqa uskunalardagi suyuqlik muhitini boshqarish uchun ishlatiladi, bu tizimning barqaror ishlashini ta'minlaydi.
Atrof-muhitni muhofaza qilish va suvni tozalash
Chiqindilarni tozalash inshootlarida oqava suvlarning kirib kelishi va chiqishini nazorat qilish va tozalash bosqichlarida suv oqimini almashtirish uchun ishlatiladi; shahar suv ta'minoti va isitish tizimlarida suv oqimini taqsimlash va oqim tezligini tartibga solish uchun ishlatiladi.
Oziq-ovqat va farmatsevtika sanoati
Oziq-ovqat ishlab chiqarishda gigiena va sifatni ta'minlash uchun suyuqliklar, yarim{0}}suyuqliklar va gazlarni nazorat qilish uchun ishlatiladi; xavfsizlikni ta'minlash uchun dori ishlab chiqarishda suyuqlikni tashish uchun farmatsevtika sanoatida qo'llaniladi.
Rivojlanayotgan maydonlar
Yangi energiyali transport vositalarini zaryadlash qoziqlarida, HVAC tizimlarida (issiq va sovuq suvni almashtirish) va sanoat avtomatlashtirilgan ishlab chiqarish liniyalarida va boshqa ilovalarda qo'llaniladi.
Shlangi balli klapan 3 yo'l kalitni tanlash parametrlari
- Nominal diametr (DN): Quvur o'lchamiga ko'ra tanlanadi, odatda DN15-DN300.
- Bosim darajasi: PN1.6-PN40 (yoki Class150-Class600), tizim bosimiga mos kelishi kerak.
- Harorat diapazoni: -40 darajadan +250 darajagacha (yuqori harorat maxsus muhrlash materiallarini talab qiladi).
- Ulanish usuli: gardish, payvand bo'yni, tishli va boshqalar quvur standartlariga mos kelishi kerak.
- Boshqarish signali: kalit turi (24V DC / 220V AC) yoki proportsional turdagi (4-20mA).
- Himoya reytingi: IP65 va undan yuqori (chang o'tkazmaydigan va suv o'tkazmaydigan), tashqi yoki qattiq muhit uchun mos.
Shlangi balli klapan 3 yo'l bilan texnik xizmat ko'rsatish va muammolarni bartaraf etish
Doimiy tekshiruvlar
Pnevmatik aktuatorlarni moylang, filtrlarni tozalang va gidravlik tizim muhrlarini tekshiring.
Umumiy xatolar
Oqish: eskirgan muhrlar yoki shikastlangan valf o'rindiqlarini tekshiring; agar kerak bo'lsa almashtiring.
Sekin harakat: Havo ta'minoti liniyasini tozalang va bosimni pasaytiradigan valfni sozlang.
Qotib qolgan: balli klapanda shkala hosil bo'lishini tekshiring; agar kerak bo'lsa, qismlarga ajrating va tozalang.

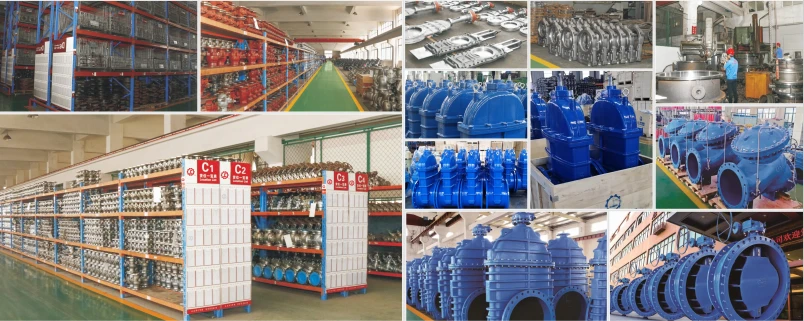

Shlangi balli klapan 3 yo'l zavodi
