Lug va gofret kapalak klapanlari o'rtasidagi farq nima: aniq qo'llanma
Quloq va gofret kapalak klapanlari o'rtasidagi farq nima ekanligini tushunish sanoat xaridlari, muhandislik dizayni va texnik xizmat ko'rsatishni rejalashtirish uchun juda muhimdir. Ikkala tur ham bir xil ichki qismlarga (disk, o'rindiq va novda) ega chorak{1}}burilishli kelebek klapanlardir. Asosiy farq shundakitanani ulash va o'rnatish usuli, bu parvarishlash moslashuvchanligi, tizimni izolyatsiya qilish qobiliyati va o'rnatish talablariga ta'sir qiladi.
Asosiy ta'rif: Lug va vaferli kapalak klapanlari
Ikkala lug'at va gofret kelebek klapanlari bir xil ish printsipi bo'yicha ishlaydi: poyaga o'rnatilgan aylanuvchi disk quvur liniyasi ichidagi oqimni tartibga soladi. Ularning ishlash farqlari ichki oqim nazorati bilan bog'liq emas, balki vana tanasi quvur liniyasi gardishlariga qanday ulanganligi bilan bog'liq.
Biz bir nechta materiallarda kapalak klapanlarni etkazib beramiz, jumladan, uglerodli po'lat, zanglamaydigan po'lat va dupleks zanglamaydigan po'latdan, dizayn talablariga qarab bosim ko'rsatkichlari odatda PN10 dan PN40 gacha va ANSI sinfi 150 dan 300 gacha.

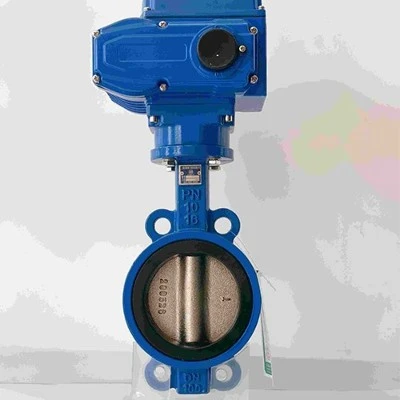

Gofret kapalak klapan nima?
Gofretli kapalak klapan ikki quvur gardish orasiga o'rnatilgan ixcham va tejamkor dizayn-dir. U bir gardishdan ikkinchisiga o'tuvchi uzun-boltlar orqali ushlab turiladi, ular orasida valf "sandviçlangan".
Oddiy ilovalar:
HVAC tizimlari
Suvni tozalash va tarqatish
Yong'indan himoya qilish tizimlari
Umumiy past bosimli-kommunal quvurlar
Xaridni hisobga olish:
Gofret tipidagi valflar odatda tanlanadiqimmat{0}}sezgir va muhim boʻlmagan{1}}ilovalar, bu erda texnik xizmat ko'rsatish vaqtida tizimning to'liq o'chirilishi qabul qilinadi.

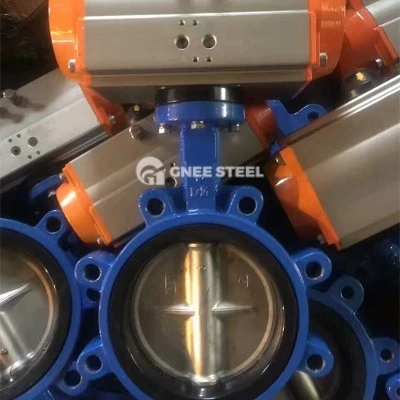

Lug Butterfly Valve nima?
A kelebek klapanvana tanasining har ikki tomonida tishli quloqchalar (bosslar) mavjud. Har bir gardish alohida murvat to'plamlari yordamida vana tanasiga mustaqil ravishda murvatlanadi.
Ushbu dizayn quvur liniyasining bir tomonini uzib qo'yishga imkon beradi, ikkinchi tomoni esa xavfsiz holatda qoladi.
Oddiy ilovalar:
Neft va gaz ishlab chiqarish tizimlari
Kimyoviy qayta ishlash korxonalari
Nasos va kompressor stantsiyalari
Yuqori{0}}tebranish yoki muhim jarayon quvurlari
Xaridni hisobga olish:
Lug tipidagi valflar qachon afzallik beriladitexnik xizmat ko'rsatishni{0}}izolyatsiya qilish yoki-liniya xizmatini tugatish imkoniyati talab qilinadi, texnik xizmat ko'rsatish faoliyati davomida tizimning to'xtab qolish vaqtini qisqartirish.
Texnik taqqoslash
| Ishlash parametri | Gofret uslubi | Lug uslubi |
|---|---|---|
| O'rnatish usuli | Flanjlar orasiga o'rnatilgan | Mustaqil ravishda flaneslarga murvat bilan bog'langan |
| Yoʻnalish xizmatining-oxi- | Mos emas | Tegishli (ishlab chiqaruvchi dizayn cheklovlariga muvofiq) |
| Ta'mirlash talabi | Tizimni to'liq o'chirish kerak | Qisman izolyatsiya qilish mumkin |
| Og'irligi | Engilroq | Qo'shimcha tana materiali tufayli og'irroq |
| Narxi | Pastroq | Odatda 15-30% yuqori |
| O'rnatish barqarorligi | Boltning siqilishiga bog'liq | Tishli quloqchalar tufayli yanada barqaror |
| Katta o'lchamlar uchun moslik | Kattaroq DN o'lchamlari uchun cheklangan | DN300 va undan yuqori uchun ko'proq mos keladi |
| Vibratsiyaga qarshilik | O'rtacha | Yuqori strukturaviy barqarorlik |
Kritik operatsion farqlar
1. Yo‘nalish xizmatining-tugashi-
Gofret klapanlarini odatda chiziqning oxiri-valflari- sifatida ishlatib bo'lmaydi, chunki quyi oqim gardishini olib tashlash valfni joyida ushlab turgan eksenel siqish kuchini olib tashlaydi.
Qulfli klapanlardan{0}}xizmat-xizmatining oxirida foydalanish mumkin, chunki ular yuqori oqim gardishiga mexanik ravishda biriktirilgan holda qoladi. Biroq, bunday sharoitlarda ruxsat etilgan bosim ishlab chiqaruvchining dizayniga bog'liq bo'lib, u-yo'nalishli o'rnatish bilan solishtirganda kamayishi mumkin.
2. Texnik xizmat ko'rsatish va tizimning to'xtab qolishi
Lug klapanlari ruxsat beradibir tomonlama-izolyatsiya, tizimni to'liq o'chirmasdan, quyi oqim quvurlari yoki uskunasiga texnik xizmat ko'rsatish imkonini beradi.
Bu, ayniqsa, muhim:
Neft va gaz ishlab chiqarish korxonalari
Uzluksiz kimyoviy ishlov berish tizimlari
Yuqori{0}}qiymatli sanoat quvurlari
Gofret klapanlari texnik xizmat ko'rsatish uchun tizimni to'liq bosimsizlantirish va demontaj qilishni talab qiladi.
3. O'rnatish va strukturaning barqarorligi
Gofret klapanlari hizalanish uchun gardish siqilishiga tayanadi va o'rnatish vaqtida yoki to'g'ri markazlashtirilmagan bo'lsa, tebranish ostida biroz siljishi mumkin.
Tirnoq klapanlari tishli quloqlar orqali ijobiy mexanik joylashishni ta'minlaydi va quyidagi kabi ilovalarda hizalanish barqarorligini yaxshilaydi:
Nasosi chiqarish liniyalari
Kompressor stantsiyalari
Dengiz va dengiz quvurlari tizimlari
Muhrlash texnologiyasi (har ikkala turga ham tegishli)
Sızdırmazlık ishlashi ulanish turiga qarab emas, balki o'rindiq dizayni va disk geometriyasi bilan belgilanadi.
Yumshoq o'rindiqlar (EPDM, NBR, PTFE):yoqish/o'chirish xizmati, suv tizimlari va umumiy kommunal ilovalar uchun javob beradi
Metall o'rindiqlar:yuqori{0}}haroratli xizmat, abraziv vositalar va tez-tez o'chirish ilovalari uchun javob beradi
Ikkala lug'at va gofret klapanlari dizayn va sinov talablariga qarab, API 598 yoki ISO 5208 kabi qochqinning ishlash standartlariga javob berishi mumkin.
Xarid qilish muhandislari uchun tanlov bo'yicha qo'llanma
Gofretli kapalakni tanlang, agar:
Narx asosiy tanlov omilidir
Ta'mirlash vaqtida tizimning o'chirilishi qabul qilinadi
Past bosimli texnik xizmat-kerak
Quvurlarni joylashtirishda bo'sh joy cheklovlari mavjud
Lug Butterfly Valve-ni tanlang, agar:
Yoʻnalishning-oxi-xizmati talab qilinadi
Tizim to'liq o'chirilmasdan texnik xizmat ko'rsatish talab qilinadi
Quvur liniyasi tebranish yoki tsiklik yuklanishga duchor bo'ladi
Tizim muhim sanoat jarayonining bir qismidir
Sanoatda qo'llash bo'yicha ko'rsatmalar
| Sanoat | Tavsiya etilgan tur | Sabab |
|---|---|---|
| HVAC tizimlari | Gofret | Xarajat samaradorligi va past bosim |
| Suvni tozalash | Gofret / Lug | Aralash xizmat ko'rsatish shartlari |
| Yong'indan himoya qilish | Gofret | Standartlashtirilgan va iqtisodiy dizayn |
| Neft va gaz | Lug | Xizmat izolyatsiyasi va xavfsizlik talablari |
| Kimyo sanoati | Lug | Jarayon xavfsizligi va o'chirishni qisqartirish |
| Tog'-kon / atala | Lug | Yuqori aşınma va texnik xizmat ko'rsatish imkoniyati |
| Oziq-ovqat va ichimliklar | Gofret | Gigienik va ixcham dizayn |
| Nasos stantsiyalari | Lug | Vibratsiyaga chidamlilik va ishonchlilik |
Ta'minot va muhandislik yordami
Biz kelebek klapanlarni ikkala lug'at va gofret konfiguratsiyasi bilan ta'minlaymiz:
Karbonli po'lat, zanglamaydigan po'lat va dupleks zanglamaydigan po'latdan yasalgan materiallar
PN10 dan PN40 gacha / 150 dan 300 gacha bo'lgan bosim ko'rsatkichlari
Tegishli xalqaro standartlarga muvofiqligi (loyiha talablariga qarab API / ANSI / ISO)
OEM va moslashtirilgan ishlab chiqarish echimlari
Muhandislik yordami mavjud:
Bizning texnik guruhimiz quyidagilarga yordam berishi mumkin:
Quvurlar shartlariga qarab vana turini tanlash
Materiallar va bosim sinfi bo'yicha tavsiyalar
Xarajat{0}}optimallashtirilgan xaridlar yechimlari
Lug va Gofret kelebek vana zavodi
Tez-tez so'raladigan savollar (FAQ)
1-savol: Quloq va gofret kapalak klapanlari bir-birining o'rnida ishlatilishi mumkinmi?
Ha, koʻp hollarda, agar yuzma-yuz{0}}yuzma{1}}oʻlchamlar va gardish standartlari API 609, MSS SP-67 yoki ISO 5752ga mos kelsa, ularni almashtirish mumkin.
2-savol: Qulfli valf har doim gofret klapanidan yaxshiroqmi?
Majburiy emas. Muhim xizmat ko'rsatish va izolyatsiyalash talablari uchun lug'at klapanlari afzalroq, gofretli klapanlar esa umumiy maqsadlar uchun-tejamkorroq.
3-savol: Quloq va gofret klapanlari o'rtasidagi narx farqi qanday?
Tishli quloqlar uchun qo'shimcha materiallar va ishlov berish talab qilinganligi sababli, tishli valflar odatda 15-30% qimmatroqdir.
4-savol: Ikkala turni ham tejamkorlik xizmati uchun ishlatish mumkinmi?
Ha. Bostirish ishlashi ulanish uslubiga emas, balki o'rindiq materialiga va disk dizayniga bog'liq.
5-savol: Siz texnik hujjatlar va kotirovkalarni taqdim qilasizmi?
Ha. Biz taqdim etamiz:
Texnik ma'lumotlar varaqlari
O'lchovli chizmalar
RFQ ma'lumotlarini olgandan keyin 24 soat ichida kotirovkalarni qo'llab-quvvatlash
Kotirovkalarni so'rang / Texnik tanlovni qo'llab-quvvatlash
Aniq kotirovka va texnik tavsiyalarni olish uchun quyidagilarni taqdim eting:
Nominal diametri (DN / NPS)
Bosim darajasi
Materiallarga bo'lgan talab
Suyuq muhit
Ilova turi (chiziq xizmatining-izolyatsiyasi / tormozlanishi / oxiri-)
