Shlangi klapan global neft va gaz bozoriga "qattiq o'chirish" funksiyasini ta'minlaydigan bosim muvozanatli vilkali valfdir. Plug klapanlar 0.5 dan 36 dyuymgacha boʻlgan oʻlchamlarda, turli soʻnggi ulanishlar va bosim koʻrsatkichlari ANSI 125 dan 2500 gacha va API 6A (5000 gacha) mavjud.
Port hajmi:1/2"~24" (DN15~DN600)
Bosim:CL150-CL2500
Oʻrta:Suv, bug ', neft, gaz va boshqalar.
Harorat:-29 darajadan +180 darajagacha, -40 daraja -450 daraja
Tana materiali:WCB, LCB, LCC, CF8, CF8M, CF3, CF3M yoki boshqa materiallar

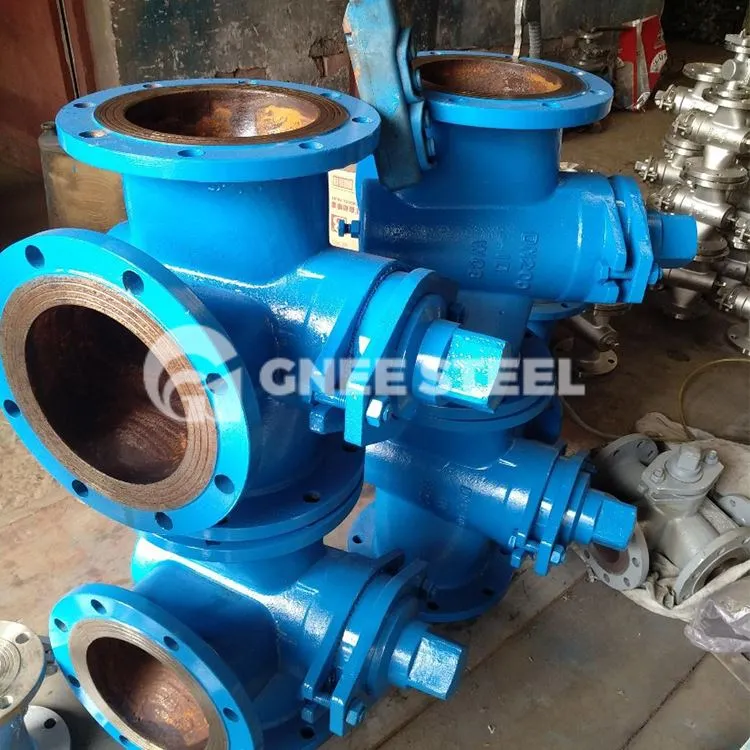

Metall o'rnatilgan vilka klapanining texnik xususiyatlari.
| Dizayn va ishlab chiqarish | API 599, API 6D |
| Nominal hajmi | NPS 1/2" ~ 24" |
| Bosim darajasi | Sinf 150LB ~ 1500LB |
| Ulanishni tugatish | Flanj (RF, FF, RTJ), payvandlangan payvandlangan (BW), rozetkali payvandlangan (SW) |
| Bosim-harorat reytingi | ASME B16.34 |
| Yuzma-yuz o'lchamlar | ASME B16.10 |
| Flanj o'lchami | ASME B16.5 |
| Payvandlash | ASME B16.25 |
Metall o'rnatilgan moylangan vilka klapan Asosiy qismlar materiali
| YO'Q | Qism nomi | Material |
| 1 | Tana | ASTM A216-WCB A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 2 | vilka | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 3 | Shlangi | Moslashuvchan grafit + zanglamaydigan po'lat |
| 4 | Qopqoq | ASTM A216-WCB A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 5 | Bolt | ASTM A193-B7,A193-B8,A193-B8M |
| 6 | Yong'oq | ASTM A194-2H,A194-8,A{2}}M |
| 7 | Qadoqlash | Moslashuvchan grafit+304 |
| 8 | Bez | ASTM A216-WCB A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 9 | Kalit | ASTM A216-WCB, ASTM A351-CF8,CF8M,CF3,CF3M |
| 10 | Bo'yinturuqli yong'oq | ZQA 19-4 |
| 11 | Qo'l g'ildiragi | ASTM A536 Gr.60-40-18 ,ASTM A216-WCB |
- Shlangi valfning afzalliklari:
(1) Uni 90 daraja burish orqali yoqish va o'chirish mumkin, bu tez ochiladi va yopiladi va oson ishlaydi.
(2) U har ikki yo'nalishda ham oqishi mumkin, kamroq qismlarga ega, og'irligi engil va kichik oqim qarshiligiga ega.
(3) Plug klapanlar ko'p kanalli tuzilmalar uchun javob beradi. Bir valfda ikki, uch yoki undan ko'p valf oqim kanallari bo'lishi mumkin, bu quvur liniyasi tizimini loyihalashni soddalashtirishi mumkin.
(4) Pastroq harorat va yuqori viskoziteli muhit uchun javob beradi.
- Shlangi valfning kamchiliklari:
(1) Sızdırmazlık maydoni katta, ishqalanish katta, ochilish va yopish mashaqqatli va ish momenti katta.
(2) Strukturaviy cheklovlar tufayli u yuqori haroratli va yuqori bosimli quvurlar uchun mos emas. Umumiy ish harorati 300 darajadan yuqori emas.
(3) Agar yumshoq muhrlangan valf o'rindig'i ishlatilsa, u yong'inga chidamli va antistatik tuzilishga ega bo'lishi kerak.
