3 tomonlama ss sharli klapan Tavsif
Uch tomonlama zanglamaydigan po'latdan yasalgan sharli klapanlar oqim o'tishi yoki uni blokirovka qilish uchun valfni aylantirish orqali ishlaydi. Bilyali klapanlarni ishlatish oson, ixcham, katta diametrlarda ishlab chiqarilishi mumkin, ishonchli muhrlanishga ega, oddiy tuzilishga ega, oson parvarishlash va to'p yuzasiga nisbatan muhrlangan sirt ko'pincha yopiq holatda, o'rtacha eroziyaga chidamli bo'lib, ularni keng qo'llash imkonini beradi. turli sohalarda.
ss uch tomonlama sharli valf spetsifikatsiyasi
| Ulanishni tugatish | Flanesli PN16, gardishli ANSI 150 |
|---|---|
| Tana materiali | Zanglamaydigan po'lat |
| O'rindiq materiali | Kuchaytirilgan PTFE |
| Hajmi | 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1 1/4" (DN32), 1 1/2" (DN40), 2" (DN50) ), 2 1/2" (DN65), 3" (DN80), 4" (DN100) |
| Dizayn | 3 yo'l |
| Sanoat / Tasdiqlar | Umumiy / sanoat / jarayon |
| Harorat diapazoni | -20 darajadan 200 darajagacha |
| Bosim | 1000 PSI gacha |
| Aktuator | HQ elektr aktuatori |
| Aktuator kuchlanishlari | 24V DC, 24V AC, 110V AC, 230V AC |
| Aktuatorning xususiyatlari | Yoqish / O'chirish, Qo'lda bekor qilish, Limit kalitlari, Optik indikator |

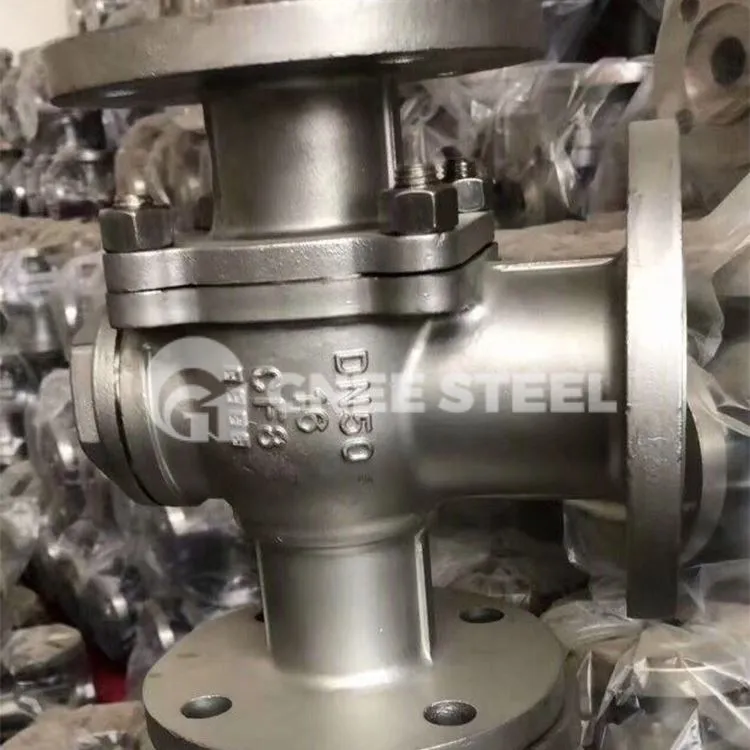

zanglamaydigan po'latdan yasalgan uch tomonlama valf
Zanglamaydigan po'latdan yasalgan uch tomonlama sharli klapanlarning strukturaviy xususiyatlari:
1. Ishqalanishsiz ochish va yopish: an'anaviy klapanlarda keng tarqalgan muhrlangan sirtlar orasidagi ishqalanish ta'sirida muhrlanish masalasini to'liq hal qiladi.
2. Yuqoriga o'rnatilgan tuzilma: quvur liniyasiga o'rnatilgan klapanlarni to'g'ridan-to'g'ri onlayn tekshirish va texnik xizmat ko'rsatish imkonini beradi, ishlamay qolish vaqtini samarali qisqartiradi va xarajatlarni kamaytiradi. Ushbu klapanlar odatda quvurlarga gorizontal ravishda o'rnatilishi kerak.
3. Yagona o'rindiqli dizayn: Vana bo'shlig'ida g'ayritabiiy bosim ko'tarilishidan kelib chiqadigan xavfsizlik muammolarini bartaraf qiladi.
4. Past momentli dizayn: Vana novdasining maxsus konstruktiv dizayni valfni kichik tutqich bilan osongina ochish va yopish imkonini beradi.
5. Takoz sızdırmazlık tuzilishi: Vana poyasi tomonidan ta'minlangan mexanik kuch sharli takozni o'rindiqqa bosadi va quvur liniyasi bosimining farqlanishidagi o'zgarishlar vana muhrlash ishlashiga ta'sir qilmasligini ta'minlaydi. Bu turli xil ish sharoitlarida ishonchli muhrlanish ko'rsatkichlarini ta'minlaydi.
6. O'z-o'zidan tozalanadigan muhrlangan sirt: To'p o'rindiqdan uzoqroqqa egilganida, quvur liniyasidagi suyuqlik to'pning muhrlangan yuzasi bo'ylab 360 gradusda bir xilda o'tadi, bu nafaqat yuqori tezlikda suyuqlik bilan o'rindiqning mahalliy eroziyasini yo'q qiladi, balki shuningdek, muhrlangan sirtdagi har qanday birikmani olib tashlash, o'z-o'zini tozalash effektiga erishish.
