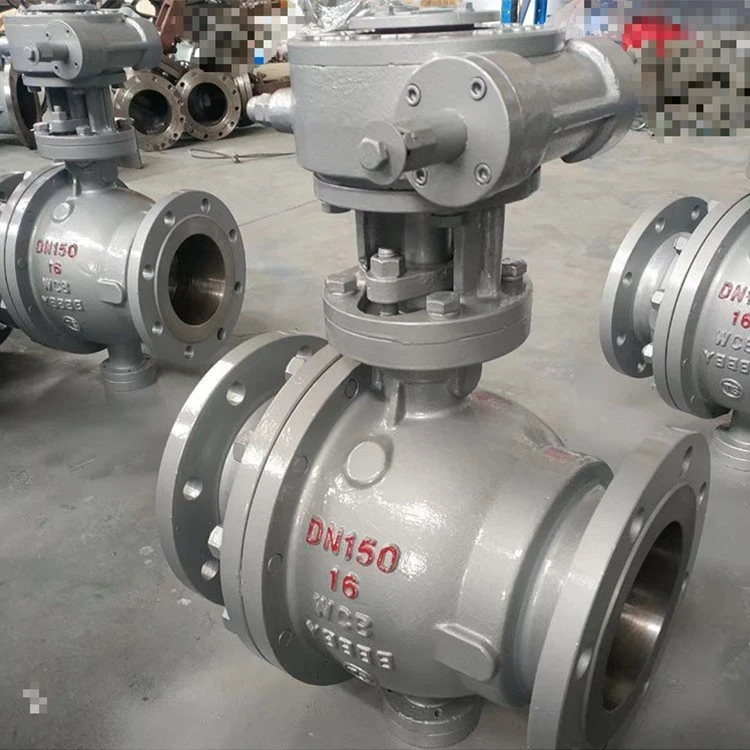

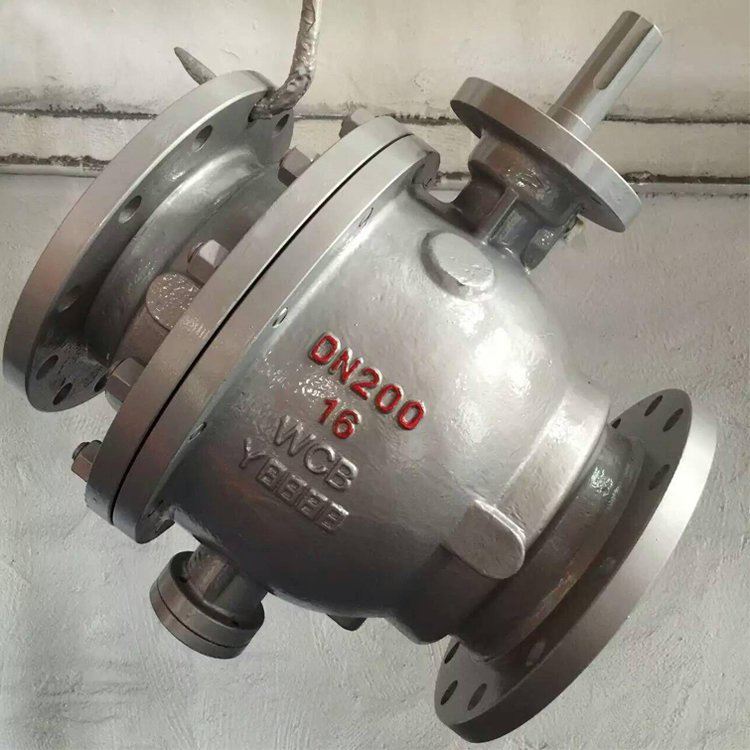

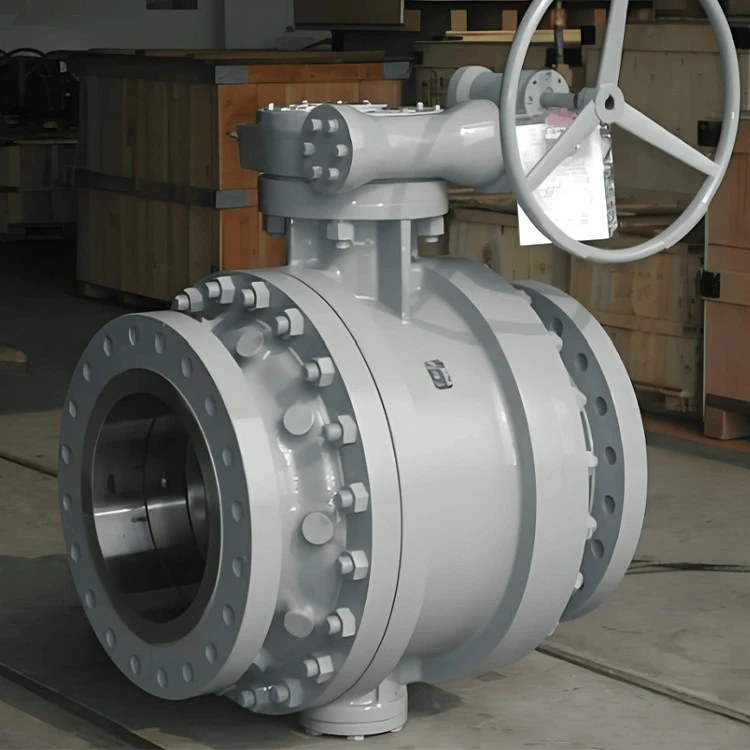

ASTM A216 WCB Trunnion sharli klapanyuqori -unumdorlikka ega, ogʻir{1}}tutarli sanoat klapan boʻlib, oqimni boshqarishning muhim ilovalari uchun moʻljallangan.
WCB materiali:Korroziy bo'lmagan sanoat xizmatlarida{0}}bosimli qismlarga-eng keng qo'llaniladigan quyma karbonli po'latni ifodalaydi.
Trunnion o'rnatilgan dizayn:Suzuvchi sharli klapanlardan farqli o'laroq, trunnion valfidagi to'p yuqori va pastki tayanchlar (trunnionlar) bilan o'rnatiladi. Ushbu dizayn ish momentini pasaytiradi va yuqori{1}}bosim va katta{2}}diametrli ilovalarda yuqori muhrlanish barqarorligi va xavfsizligini ta'minlaydi.
ASTM A216 WCB Trunnion balli klapan haqida batafsil ma'lumot
Tana materiali:ASTM A216 WCB (quyma karbonli po'lat)
To'p turi:Trunnion o'rnatilgan to'p
Plomba materiallari:Yumshoq oʻrindiqli (PTFE, RPTFE, Devlon, PEEK) yoki metalldan-to-metalga oʻrnatilgan
Operatsiya:Tutqich, chuvalchang mexanizmi, pnevmatik, elektr yoki gidravlik aktuator
Ulanish turi:Flanjli (RF, RTJ), dumba-payvandlash (BW)
Qurilish:2 qismli yoki 3 qismli murvatli korpus
ASTM A216 WCB Trunnion o'rnatilgan balli vana mahsulot assortimenti
Hajmi diapazoni:2" dan 48" gacha (DN50 – DN1200)
Bosim klassi:150-sinfdan 2500-sinfgacha (PN16 - PN420)
Harorat oralig'i:-29 darajadan 425 darajagacha (o'rindiq materialiga qarab)
Tegishli ommaviy axborot vositalari:Neft, tabiiy gaz, suv, bug 'va kimyoviy neft mahsulotlari.
Trunnion o'rnatilgan sharli klapan dizayni va muvofiqligi
Yong'in-Xavfsiz dizayn:Yong'in paytida va undan keyin muhrlanish yaxlitligini saqlash uchun API 607 / API 6FA bilan mos keladi.
Anti{{0}statik dizayn:Statik birikmalarning oldini olish uchun to'p, novda va korpus o'rtasida topraklama qurilmalari bilan jihozlangan.
Tasdiqlovchi novdani-portlash:Poyaning yuqori ichki bosim ostida chiqib ketishining oldini olish uchun mo'ljallangan.
NACE muvofiqligi:Nordon gaz (H2S) muhitlari uchun NACE MR0175 sertifikati bilan mavjud.
ASTM A216 WCB Trunnion o'rnatilgan sharli klapan xususiyatlari
Ikki marta blokirovka va qon ketish (DBB):Vana yopilganda, yuqoridagi va quyi oqimdagi o'rindiqlar ommaviy axborot vositalarini to'sib qo'yadi, bu esa tana bo'shlig'idagi bosimni drenaj valfi orqali chiqarishga imkon beradi.
O'z-o'zidan{0}bo'shaladigan o'rindiqlar:Bahorgi oldingi yuklamadan oshib ketganda, tana bo'shlig'idan quvur liniyasiga ortiqcha bosim avtomatik ravishda chiqariladi.
Favqulodda plomba in'ektsiyasi:6 dyuym va undan katta klapanlar odatda o'rindiq shikastlanganda vaqtinchalik muhrni ta'minlash uchun plomba qarshi armatura bilan jihozlangan.
Past ish momenti:Trunnion podshipnik dizayni ishqalanishni kamaytiradi, bu esa hatto yuqori bosim ostida ham oson ishlash imkonini beradi.
ASTM A216 WCB Trunnion o'rnatilgan balli vana o'lchami diapazoni va bosim klassi
| Bosim klassi | Hajmi diapazoni (dyuym) | Hajmi diapazoni (DN) |
| 150-sinf | 2" - 48" | DN50 - DN1200 |
| 300-sinf | 2" - 48" | DN50 - DN1200 |
| 600-sinf | 2" - 36" | DN50 - DN900 |
| 900-sinf | 2" - 24" | DN50 - DN600 |
| 1500-sinf | 2" - 12" | DN50 - DN300 |
| Sinf 2500 | 2" - 8" | DN50 - DN200 |
ASTM A216 WCB Trunnion balli vana dizayn standartlari
Dizayn va ishlab chiqarish:API 6D / ISO 14313 / ASME B16.34
Yuzma-yuz (uchdan oxirigacha):ASME B16.10 / API 6D
Flanesli uchi standarti:ASME B16.5 (24 dyuymdan kam yoki unga teng) / ASME B16.47 (26 dyuymdan katta yoki unga teng)
Butt-Payvandlash (BW) uchi:ASME B16.25
Tekshirish va sinov: API 6D/ API 598
Yong'in-Xavfsiz sinov:API 607 / API 6FA
GNEE ASTM balli vana ustaxonasi
TSS
ASTM A216 darajasidagi WCB nima?
ASTM A216 darajasi WCBsanoat dunyosida eng koʻp qoʻllaniladigan uglerodli poʻlat materiallardan biri, xususan, klapanlar, nasoslar va armatura kabi bosimli-parchalar uchun.
Sharli klapandagi trunnionning maqsadi nima?
Asosiy maqsad atrunnionuchunto'pni mexanik ravishda mahkamlangyuqori va pastki qismida, uni qattiq holatda ushlab turing.
ASTM A216 GR WCB va ASTM A105 o'rtasidagi farq nima?
O'rtasidagi asosiy farqASTM A216 WCBvaASTM A105ichida yotadiishlab chiqarish jarayoni: WCB buQuyma po'lat, A105 esaSoxta po'lat.
| Xususiyat | ASTM A216 WCB | ASTM A105 |
| Shakl | Kastinglar(eritilgan) | Soxta buyumlar(Qattiq) |
| Umumiy mahsulot | Katta klapanlar, nasoslar | Flanjlar, kichik klapanlar, armatura |
| Murakkablik | Murakkab shakllar uchun juda yaxshi | Oddiy/simmetrik shakllar uchun eng yaxshisi |
| Kuch | Yaxshi | Yuqori (yuqori zichlik) |
| Standart o'lcham | Ko'pincha 2 "va undan yuqori | Ko'pincha 2 "va undan pastroq |
