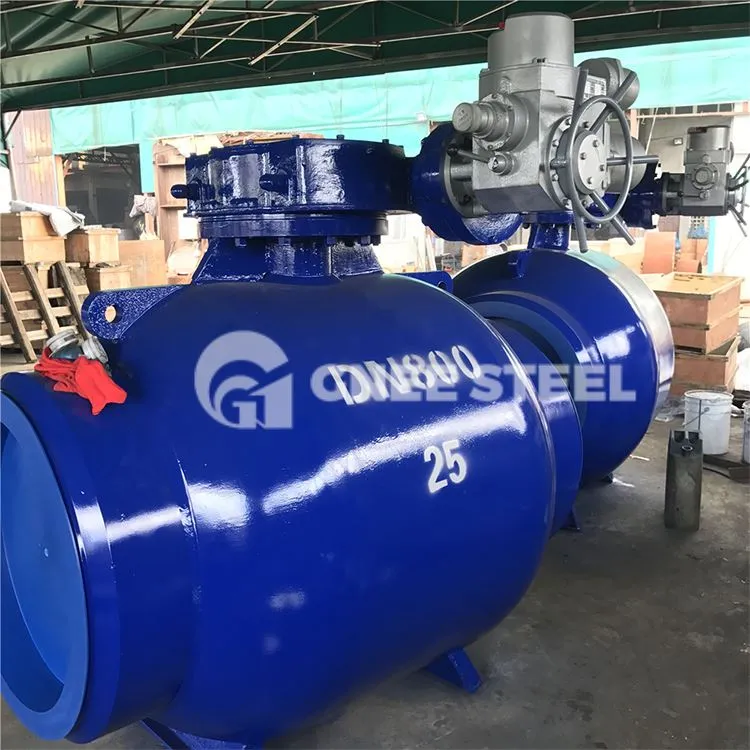

To'liq teshikli sharsimon klapan doimiy kenglikdagi oqim kanaliga ega, ya'ni kirishdan chiqishgacha bo'lgan teshikning o'lchami bir xil bo'ladi. Uning o'lchami standartda ko'rsatilgan qiymatdan kam bo'lishi mumkin emas, bu spetsifikatsiyaning nominal diametriga taxminan tengdir. Misol uchun, DN50 to'liq teshikli ball valf oqimi Kanal diametri ham taxminan 50 bo'lishi kerak.
|
Hajmi diapazoni |
Tana materiali |
|
1/2"-8" DN15-DN200 |
WCB, CF8, CF8M, dupleks zanglamaydigan va boshqalar. |
|
Bosim darajasi |
Koptok materiali |
|
Sinf150-300-sinf PN16-PN40 |
CF8, CF8M, CF3, CF3M |
|
Ulanishni tugatish |
O'rindiq materiali |
|
Flanj (FF, RF, RJ), quyma payvandlash |
PTFE, RPTFE, metall o'rindiq |
|
Struktura uslubi |
Poya materiali |
|
To'liq port, L naqsh/ T naqsh/ Y naqsh |
SS304, SS316, 17-4PH |
|
Aktuator imkoniyatlari |
Dizayn standarti |
|
Tutqich, chuvalchangli mexanizm, pnevmatik, elektr |
API 6D |
|
Harorat diapazoni |
Yuzma-yuz standart |
|
-29 daraja ~120 daraja |
MFD |
|
Ulanish standarti |
Sinov standarti |
|
Flanjli burg'ulash: ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79 Payvand choki: ASME B16.25, GB/T 12224 |
API 598 |
To'liq teshikli ball valf va qisqartirilgan teshikli ball valf o'rtasidagi farq
- Amaldagi ommaviy axborot vositalari:
1. To'liq teshikli ball klapanlari odatda viskoz va cürufga moyil bo'lgan vositalarni tashuvchi quvur liniyalarida qo'llaniladi. Kichik suyuqlik qarshiligi tufayli, asosan, oqim qarshiligi yo'q, deb aytish mumkin, bu oddiy mum qirg'ichlari va tozalash vositalarining o'tishini osonlashtiradi.
3. Qisqartirilgan diametrli ball klapanlari suvga o'xshash jismoniy xususiyatlarga ega gaz yoki ommaviy axborot vositalarini tashuvchi quvurlar uchun javob beradi. Ular to'liq diametrli sharli klapanlarga qaraganda taxminan 30% engilroq bo'lganligi sababli, ularning oqim qarshiligi bir xil diametrli to'xtash klapanlarining atigi 1/7 qismini tashkil qiladi. haqida. Bu quvur liniyasi yukini kamaytirish va xarajatlarni kamaytirish uchun foydalidir.
- Qo'llaniladigan jarayon:
1. Muntazam tozalashni talab qiladigan quvur liniyalari uchun, qaysi vosita tashilishidan qat'i nazar, to'liq teshikli balli klapanlardan foydalanish kerak. To'liq teshikli ball valfidan o'tadigan muhitning oqim tezligi kamaymaydi va oqim qarshiligi kichik bo'lib, uni quvur liniyasini boshqarish uchun ideal mahsulotga aylantiradi, ayniqsa talabchan ish sharoitida. Ayniqsa, neft quvurlari va gaz quvurlaridagi magistral liniyalarni er ostiga ko'mib qo'yish kerak bo'lganda, to'liq teshikli payvandlangan balli klapanlardan foydalanish kerak.
2. Qisqartirilgan diametrli ball valf past talablar va kichik oqim qarshiligi bilan ba'zi ish sharoitlari uchun javob beradi. Valfning ichki diametri quvur uchining ichki diametridan 80% dan kattaroq bo'lsa, u quvur liniyasining suyuqlik oqimiga deyarli ta'sir qilmaydi. Ko'pgina valflar diametrini qisqartirishga ega, bu odatda 0,8 ichida nazorat qilinadi. Bir tomondan, diametrning qisqarishi valfning oqim hajmini, ya'ni valfning Kv qiymatini pasaytiradi, valfning har ikki uchida bosimning pasayishini oshiradi, energiya yo'qotilishiga olib keladi va quvur liniyasiga salbiy ta'sir qiladi. Uning so'zlariga ko'ra, bu unchalik katta ta'sir ko'rsatmagan, ammo bu quvurning eroziyasini kuchaytirgan bo'lishi mumkin.
- To'liq port valfi
