Pnevmatik 3-chi balflik tavsifi
Pnevmatik to'p valfi siqilgan havo tomonidan boshqariladigan uch tomonlama to'pli valf. Pnevmatik aktuator o'rta oqimning kommutatsiya, burilish yoki burilish yoki siljish yoki o'rta oqimning qo'shilishi bilan 90 darajali aylanishini amalga oshiradi. Uning yadro toifalari quyidagilardan iborat:
L-tipdagi oqim kanali: O'rta oqim yo'nalishini to'g'ri almashtirish uchun ikkita o'zaro perpendik kanallarni (masalan, kirish → kommutatsiya) almashtirish uchun bog'laydi;
T-tipidagi oqim kanali: uchta ortogonal quvurlarning ulanishini yoki kesilishini qo'llab-quvvatlaydi va bir vaqtning o'zida burilish, kesishish va ko'p tomonlama oqimlarni tartibga solishni amalga oshirishi mumkin.
Asosiy tuzilish va texnik parametrlar
Asosiy tuzilma:
Valve organi materiallari: zanglamaydigan po'latdan (304 / 316l), quyma po'lat va boshqalar, korroziya va dengiz muhiti uchun mosdir;
Muhr qilish tizimi:
Yumshoq muhr (PTFE Valve o'rindig'i): Oqish darajasi VI, qo'llaniladigan harorat -30-180 -30-180 darajasiga etadi;
Metall qattiq muhri: yuqori harorat va yuqori bosim sharoitlari uchun mos keladigan -196-450 haroratga ega. Pnevmatik aktuator:
Silindrli drayverning javob vaqti 2 soniyadan kam yoki tengdir, 0} ni qo'llab-quvvatlaydi. 4-0. 6MPA havo bosimi;
Office-ni tartibga solish va avtomatik boshqaruvga erishish uchun valf holatida (masalan, elektrotro-pnevmatik holat) o'rnatilishi mumkin.
Texnik parametrlar:
Nominal diametri: DN 15- dn300;
Bosim ko'tarilish darajasi: odatiy turdagi 1
Ulanish usuli: dnange (DN {{{65- dn300), Ichki ip (DN {{{{{{{15- Dn50).
Pnevmatik 3-chi to'plangan ball spetsifikatsiyasi
|
Buyum |
3 yo'l L Pol t Port zinalli po'lat pnevmatik bug 'oqimini valfi valfi |
||
|
Kategoriya oralig'i |
1/2 "~ 8", DN15 ~ 200 |
||
|
Aktsion rejim |
Ikki karra amal qilish, bahor qaytish (bitta aktyor) |
||
|
Operatsion bosim |
1.6 ~ 6.4MPA |
||
|
Havo ta'minoti bosimi |
2.5 dan 8 bar |
||
|
Umrbod |
1, 000, 000 (1 million) Times |
||
|
Aylanish burchagi |
90 daraja ± 4 daraja |
||
|
Tana materiallari |
SS304, SS316, SS316L |
||
|
Yadro materiallari |
SS304, SS316, SS316L |
||
|
Muhrlangan material |
Ptfe: -30 ilmiy darajasi ~ 180 daraja, ppl: -30 darajasi ~ 250 daraja |
||
|
Yo'llar soni |
3 yo'l l Port yoki t porti |
||
|
Tugatish |
Oqlangan oxiri |
||
|
Qo'llaniladigan media |
Suv, havo, gaz, yog ', suyuqlik |
||
|
Ixtiyoriy vazifa |
Qo'lli, elektrled yoki pnevmatik harakatlangan |
||
|
Ixtiyoriy aksessuarlar |
Namur Solenoid Valve, cheklov almashish, FRL, pozitsiyasi indikatori, qo'lda qurilma |
||
|
Ariza |
Oziq-ovqat va ichimliklar, suv va oqava suvlar, ultra toza suv, burish, kimyoviy, to'qimachilik, farmatsevtika, pulpa, qog'oz va energetika sanoati |
||

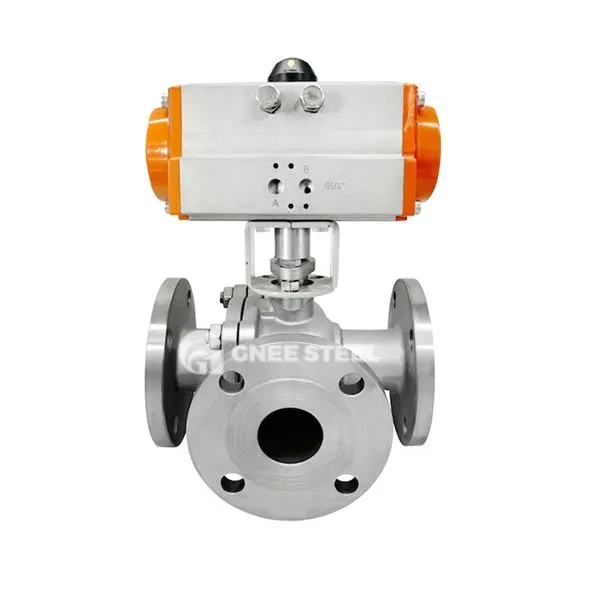

pnevmatik 3-chi balf
Arizalar va afzalliklar
Sanoat maydoni:
Kimyoviy jarayonni boshqarish: reaktorlarni ko'p kanalli o'rtacha kommutatsiya (masalan, muqobil kislota va ishqorli transport kabi);
Energetika tizimi: atom elektr stantsiyalarini sovutish suvini taqsimlash, yuqori haroratli bug 'quvuri konvergensiya nazorati;
Atrof-muhitni muhofaza qilish bo'yicha muhandislik: Lazerat vanvidan oqova suvlarni tozalash inshootlari guruhi, dengiz suvini o'g'irlash uskunalarini sho'rlanishni tartibga solish.
Asosiy afzalliklari:
Tez javob: Pnevmatik haydovchi ochish va yopilish vaqtini 3 soniyadan kam yoki yuqori chastotali faoliyat stsenariylariga mos ravishda;
Kuchli korroziya qarshiligi: 316L zanglamaydigan po'latlali valfa organi 3-5 Timeside ion korrolyatsiyasiga chidamliligi;
Yuqori gigiena standarti: oyna parlatishlari 0 {0} dan kam yoki unga teng yoki unga teng yoki unga teng yoki unga teng yoki undan kam) oziq-ovqat va farmatsevtika sanoatining aseptik talablariga javob beradi.
