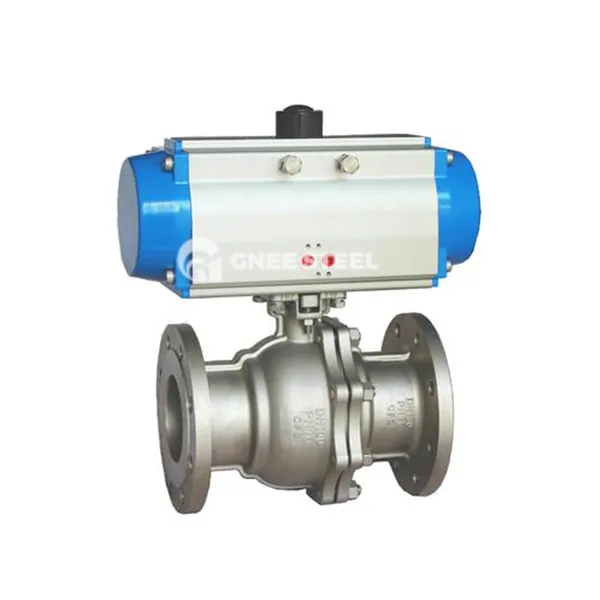

Pnevmatik suzuvchi to'p klapanlar tavsifi
Pnevmatik suzuvchi ball klapan - bu pnevmatik aktuator orqali suzuvchi to'pni haydash orqali yopiladigan va yopiladi. To'p avtomatik ravishda ikki tomonlama muhrni hosil qilish uchun o'rta bosimning ta'siri ostida uzatuvchi uzukni avtomatik ravishda bosadi. Bu suv, bug ', moy, korroziy vositalar va boshqa stsenariylar uchun javob beradi.
Ishlar printsipi
Pnevmatik aktuator klaviatura orqali 90 darajaga aylanib, suzuvchi yoki yopilish uchun tezkor javob berish va kichik faoliyatli moment bilan aylanadigan to'pni aylanib chiqadi.
Past bosimda, muhrni o'z-o'zini siqadigan o'rta bosimga bog'liq; Yuqori bosimda to'p muhrlash effektini kuchaytirish uchun vositaga uchraydi va oqish tezligi 0 dan kam yoki teng bo'ladi. 01ml / min.
Asosiy tuzilish va texnik parametrlar
Asosiy tuzilma
Valv va to'p: Materialni 3 0 0} dan (WCB) tanlab olinishi mumkin.
Mavjud dizayni:
Yumshoq muhr: ptfe yoki mustahkamlangan grafit muhrli halqasi, haroratga chidamli -29 ilmiy darajasi ~ 200 daraja
Qattiq muhr: metall muhrli uzuk (masalan, stellit qotishmasi), haroratga chidamli, haroratga chidamli harorat 540 darajaga chidamli, bu zarralar uchun mos.
Drayv rejimi: pnevmatik aktuator (bitta aktyor / ikki tomonlama ishlaydigan), ixtiyoriy qo'lda qurtlar yoki elektr ishchisi.
Pnevmatik suzuvchi to'p klapanlar
|
Kategoriya oralig'i
|
1/2 "~ 8", DN15 ~ DN200
|
|
Operatsion bosim
|
1.6MPA
|
|
Boshqarish rejimi
|
Off turini / modulli turdagi
|
|
Ixtiyoriy kuchlanish
|
DC12 ~ 24V (± 10%), AC110 ~ 220V, 50 / 60Hz
|
|
Tana materiallari
|
Zanglamaydigan po'lat
|
|
Yadro materiallari
|
Zanglamaydigan po'lat
|
|
Muhrlangan material
|
EPDM, PTFE
|
|
Namoz materiallari
|
Zanglamaydigan po'lat
|
|
Tuzilish
|
2-chi to'plangan valf
|
|
Ulanish turi
|
Pashsha
|
|
Qo'llaniladigan media
|
Suv, havo, gaz, yog ', suyuq, bug'
|
Pnevmatik suzuvchi to'p klapanlar
Tanlov va texnik tavsiyalar
Tanlov ballari
Media mos:
Yuqori korroziy vositalar uchun 316L zanglamaydigan po'latdan + qattiq muhrni tanlang.
Zarra olingan ommaviy axborot vositalari uchun V shaklidagi kesilgan sohani yoki metall muhrlar tuzilishini tanlang.
Bosim darajasi:
Yumshoq muhr past bosimli tizimlar uchun afzal (PN16 ~ pn40).
Yuqori bosimli / yuqori haroratli stsenariylar uchun (pn63 va undan yuqori) qattiq muhrni tanlang.
Ta'minot bo'yicha tavsiyalar
Moylash va texnik xizmat: yuqori haroratli yog'ni (masalan, kremniy moyi) oqimlari va groges muntazam ravishda qo'llang.
Muhr ohangni almashtirish: har 3 yilda ptfe muhrli uzuklarini tekshiring va yuqori bosimli sharoitlar uchun 1 ~ 2 yilgacha qisqartiring.
