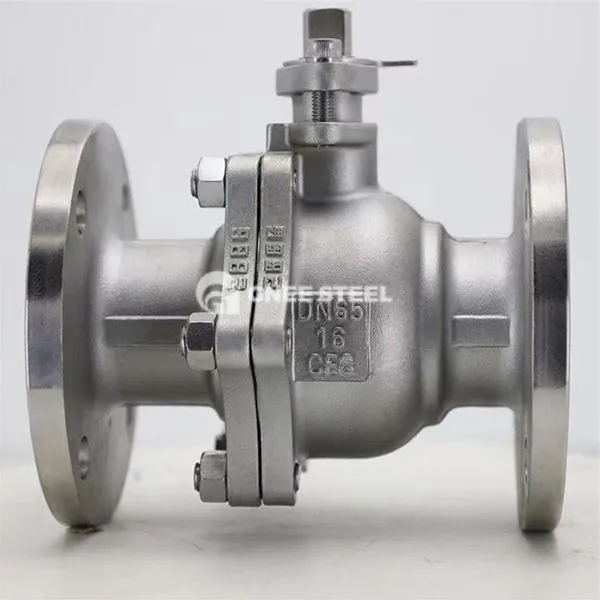

Yumshoq o'tirgan ball klapan

Yumshoq o'rindiq to'pi valfi - metall bo'lmagan elastik materiallardan (masalan, ptfe, neylon va boshqalar kabi) valvali o'rindiq joyi muhrlangan sirt sifatida ishlatadigan to'p klapan. 90 darajaga aylanib, suyuqlikni o'chirishni amalga oshiradi. Bu sanoat quvurlari tizimlarida eng keng tarqalgan o'chirish klapanidir. Uning asosiy tarkibiy xususiyatlari, Amerika standartlari va odatiy talablar quyidagilardan iborat:

Tarkibiy xususiyatlar
Suzuvchi muhr tuzilishi

To'pni o'z-o'zini siqadigan muhrni shakllantirish uchun vositachilikning bosimi ostida qavat tomonga o'tadi. Yumshoq valfli o'rindiq nol oqish (muhrlash darajasi ANSI B16.104-sinfga etib boradi);
Valvli o'rindiq materiallari Ptfe (korroziyaga chidamli), RPTFE (haroratning yuqori harorat qarshiligi yaxshilangan) va turli xil vositalarning ehtiyojlarini qondirish uchun neylon (kiyilishga chidamli).
Yong'in xavfsizligi dizayni

Metall halqasi yumshoq muhrlash valfiga o'tirdi. Metall bo'lmagan materiallar olovda yoqilgandan so'ng, metall uzuk hali ham vaqtincha muhrni saqlab, vaqtincha muhrni saqlab turishi mumkin (API 607 ​​kaminni sertifikatlashtirishga muvofiq);
Valvning portlashga qarshi tuzilmasi (ISO 5211 standart) yuqori bosimli o'rtacha ta'sir natijasida kelib chiqadigan nazoratni yo'qotishni oldini oladi.
Ixcham valfulyatsiya tanasi

Soxtalashtirilgan po'lat yoki quyma po'latlalar (WCB materiallari kabi) oqimning chidamliligini kamaytiradi va to'liq diametrli dizayn bosimi pasayishi to'g'ri quvurlar darajasiga yaqin;
Pastki o'rnatilgan valf dizayni texnik xizmatni soddalashtiradi va butun valfning butun lamplyatsiyasini talab qilmaydi.

• Nominal hajmi: DN 15- DN200
• Tana materiallari: WCB, 304, 316, 316l
• Ulanish turi: flane
• Bosim klassi: pn {{{{{{0} pn4.0MPA
• Tuzilish turi: suzuvchi balli valf komponentlari
• O'rindiq materiallari: ptfe: -30 ~ 180C
• PPL: -30 ~ 250c
• Asosiy material: 304, 316, 316l
• Namoz materiallari: 304
• Qo'llash mumkin bo'lgan vosita: suv, moy, bug 'va hk



Yumshoq o'tirgan ball klapan



Afzalliklari
Nol oqish muhri: Yumshoq valfirgichning elastik deformatsiyasi mikroskopik notekislik uchun qoplanadi va ikki tomonlama pufakchalar muhrini amalga oshiradi; Ultra-past oqimning chidamliligi va energiya tejash: To'liq diametrli oqim kanallari dizayni, suyuqlikning qarshiligi koeffitsienti bir xil kalibrli darvoza vanvining 1\/5 qismidan iborat; ‌

Yuqori ochilish va yopishning samaradorligi: 90 darajali aylanish kalitni to'ldirishi mumkin va elektr ishlovchisining javob vaqti 5 soniyadan kam yoki teng; ‌

Ta'minotining past narxi: Vana o'rindiqlari modulli ishlab chiqariladi va almashtirish uchun maxsus vositalarni talab qilmaydi.

Arizalar
Neft-kimyoviy: oltingugurtli xom neft va etilen kabi boshqaruv korroziv media. Suv bolg'a ta'sirini hal qilish uchun neft kileni etilen zavodida pemochemik ekzilen zavodida eshigi klapanlarini almashtirish uchun ishlatiladi; ‌

Shahar gazi: Tabiiy gazni uzatish va tarqatish quvurlari (600-sinf), portlashsiz dizayn Sil2 xavfsizlik darajasiga javob beradi; ‌

Farmatsevtika va oziq-ovqat: sterilli suv va erituvchi tashish, PTFE Valve O'rinlari FDA oziq-ovqat darajasini sertifikatlash bilan tanishadilar; ‌

Quvvat tizimi: qozonni ozuqa moddalarini boshqarish (200 darajadan kam yoki unga teng), yumshoq muhrlar tez-tez ochish va yopishtirishga chidamli; ‌

Atrof-muhitni tozalash: kislota va ishqorli Agent qo'shimcha tizimi, korroziyaga chidamli valfli o'rindiqlar hayotni 3 martadan ko'proq cho'zadi.
