Ultra-past haroratli valf tavsifi

Ultra-past haroratli klapanlar juda past haroratli muhit uchun mo'ljallangan (odatda {1}}}} -196} darajasiga nisbatan pastroq). Ular suyultirilgan tabiiy gaz (LNG), suyuq kislorod va suyuq vodorod kabi past harorat ommaviy axborot vositalarini ochish, yopish va tartibga solishni boshqarish uchun ishlatiladi. Ular yuqori muhrlash, past harorat mikroslash va o'rta gazlashtirish va kengaytirishga chidamliligiga ega. Uning asosiy xususiyatlariga quyidagilar kiradi:

Ultra-past haroratli po'latdan (masalan, 304l, 316l) yoki chuqur tozalangan metall materiallar {{}}}} êilin darajada qolganligini va sovuqning sovuqligi oldini olish uchun ishlatiladi.
Berdir yuristik muhrlash tuzilishi: suzuvchi to'p yoki torli balli dizayni, bahor prelikasi yoki o'rta bosim va o'rta bosimni qo'llab-quvvatlaydi va etkazib berishni bay'atiy oqimini nazorat qilishni qo'llab-quvvatlaydi.
Valvli bo'shliqlar bosimi ortda qolishi: Bal bosimni engillashtirish teshigi Kam haroratning past harorati uchun bosimning g'ayritabiiy bosimi g'ayritabiiy bosimining g'ayrorvachiligining g'ayrorvachiligining g'ayrqabiiy bosimining g'ayrorvachiligining g'ayrqabi bo'shlig'ining bosimi bosimi oshish uchun bosimning bosimi tobora kuchayib boradi.

Tuzilish va tasniflash

Valfoni va ulanish usuli
Valve organi materiallari: LCB, LCC, CF8 va boshqa past haroratli po'lat yoki alyuminiy qotishmasi. Ba'zi bir modellar sovuq uzatish va muzlatish xavfini kamaytirish uchun uzoq bo'yli struktura (bo'yn uzunligi 250 mm) dan katta yoki teng yoki teng uzunlikka teng).
Ulanish shakli: dubulg'a (Asme B16.5), payvandlangan gazni saqlash uchun idishlar, tanklar yuk mashinalari va quvurlar tizimlari uchun mos keladigan ulanish (Asme B16.25).
To'p va muhr turi
Suzatuvchi to'p turi: O'rtacha bosim to'pni o'rta va past bosimli sahnalarga mos keladigan quyi oqim varaqasiga olib keladi. Valvli bo'shliqning bosimi pasayishi tazyiqlarning oldini olish uchun yuqori qismga utkazib berish teshigi bilan bog'liq.
Statchal ballik turi: Beririkashariy muhrlash tuzilishi, yuqoriga va quyi valfli o'rindiqlar bitta bosim farqi (2500-sinf) ish sharoitlariga mos keladi.
Muhriylik materiallari: metall qattiq muhr (kobalt asosidagi qotishma) yoki maxsus dorororuber / ptfe, past haroratli elastik va qarshilik bilan.
Haydovchi va operatsiya
Qo'llanma, qurtlar tishli, pnevmatik yoki elektr drayveri, valf novdasi krigenik ravishda davolanadi va oson foydalanish va izolyatsiyani o'rnatish uchun cho'zilgan.

Ultra-past haroratli valf belgilari

Bosim reytingi	Pn1.6mpa - pn45mpa (Clas1500lb uchun sinf1500lb)
Valve o'lchamlari	DN 15- DN1200 / (1 / {{{{{{{{{{{{{{{{{{{{}})
Ulanish formati	Flaning turi, payvandlash turi, ip
Valf material	A182,A350,A351,A352,LC1,LC2,LC3,LCB,LCC,LF2,LF3,LF5,LF9,CF3,CF3M,CF8,CF8M,F304,F304L,F316,F316L etc.
Ish harorati	-46 ilmiy darajasi, -196 ilmiy darajasi, -253}
Haydash rejimi	Qo'lda, burma tishli uzatish, elektr
Dizayn va ishlab chiqarish standartlari	GB, Jis, Ansi, Din, BS, EN.
Mos muhit	suyuq karbonat angidrid, suyuq kislorod, suyuq argon, suyuq geliy, suyuq gelize, latta giyoh, etilen, etilen, etil gazli, gazan, suyuqlik oksidi va boshqa past haroratlar.

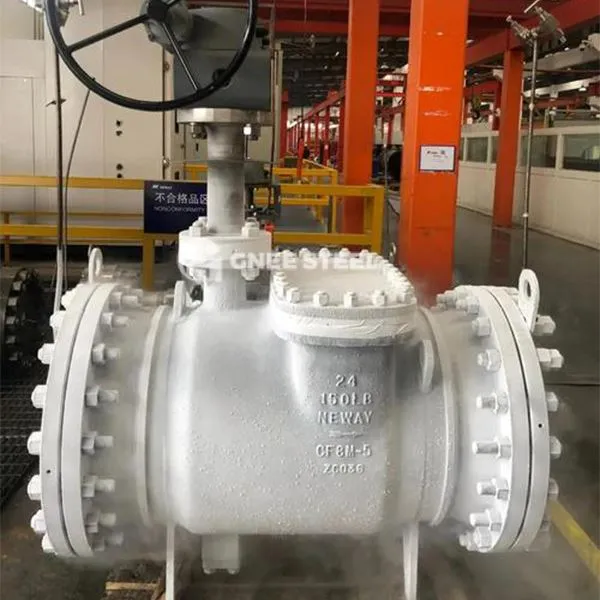

Ultra-past haroratli ball

Kalit materiallar va qayta ishlash texnologiyasi
Krifogik davolanish: metall qismlari (va valfi, valf, bahor) ichki stressni bartaraf etish va moddiy kristalli tuzilishni barqarorlashtirishdan oldin ikki marta -196} darajasida qisqartirish kerak.
Merening komponentlari: Bahor U-Ring past haroratli chidamli polimer materiallaridan (masalan, 3 m, Daikin) va zanglamaydigan po'latdan yasalgan korroziyalar nol bosim ostida ushlab turish va muhrlashdan iborat.
Ilova joylari
Energetika maydoni: LNG qabul stantsiyasi, suyultirilgan neft gaz (LPG) saqlash va transport tizimi.
Kimyoviy va aerokospa: suyuq kislorod, suyuq azot tashish, raketa yoqilg'i quyish tizimi.
Sanoat gazi: etilen, suyuq ammiak va suyuq amekan ishlab chiqarish va qadoqlash
