API 609 yuqori samarali kelebek klapan noyob uchta eksantrik tuzilmani qabul qiladi, nol ishqalanishga erishish uchun valf plitasi va qilichning muhrlash halqasi, oraliq harakat jarayoni chizig'i yuzasi bilan aloqa qilish odatiy ikki o'rindiqli strukturadir. Noyob eksantrik tuzilishga ega bo'lgan yuqori samarali kelebek valf klapan plitasi va muhrlangan halqa, ixcham tuzilishga ega, yaxshi kesish ko'rsatkichlari, uzoq xizmat muddati va boshqalar, ham tartibga solish, ham ikkita funktsiyani kesish. Metallurgiya, kimyo sanoati, elektr energetikasi, to'qimachilik, oziq-ovqat, tibbiyot, qog'oz ishlab chiqarish va boshqa sanoat tarmoqlarida va kommunal muhandislik, suv inshootlari va musluk suvi, kanalizatsiya, neft suyuqliklari yoki havo, gaz, tabiiy gaz, suv bug'lari va boshqa quvurlar uchun keng qo'llaniladi. media kesish yoki bosim, oqim nazorat qilish.
API 609 yuqori samarali valf spetsifikatsiyasi
Dizayn: API 609/ASME B16.34
Oxirgi ulanish: Gofret / Lug / Ikki gardish
Ishlash: qo'lda / pnevmatik / elektr
Hajmi diapazoni: NPS 260(DN50-DN1500)
Bosim darajasi: ASME klassi150-300-600(PN16-PN25-PN40)
Korpus materiallari: Karbonli po'lat zanglamaydigan po'lat, qotishma po'lat, dupleks zanglamaydigan po'lat
O'rindiq materiallari: PTFE, RPTFE, PPL
Harorat: 29 darajadan 250 darajagacha

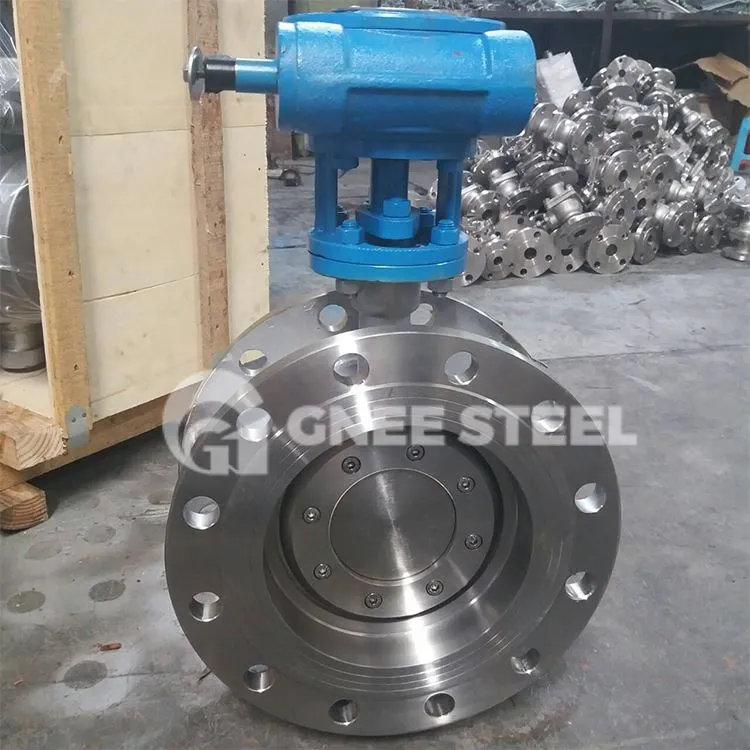

API 609 ot kuchiga ega kelebek klapan
API 609 yuqori samarali kapalak klapanidan metall valf o'rindig'idan foydalanish mumkin, yuqori haroratli ilovalar sohasida kelebek valfini yaxshilaydi, lekin uning muhrlanish printsipi tufayli pozitsion muhrlanish tuzilishi, ya'ni kapalak plitasi va muhrlangan sirt o'rindig'i. chiziqli aloqa uchun, o'rindiqdan kelib chiqqan elastik deformatsiyaning kelebek plastinka ekstruziyasi orqali muhrlanish effektini keltirib chiqaradi, bu juda yuqori talablar pozitsiyasining yopilishi (ayniqsa, metall valf o'rindig'i), bosim ko'tarish qobiliyati. past, shuning uchun kelebek klapan yuqori bosimga chidamli deb hisoblanmaydi, katta miqdordagi oqish sababi. Bu kelebek klapanlarning an'anaviy ravishda yuqori bosimga toqat qilmaydigan va katta oqishiga ega bo'lishining sababidir.
