Konsentrik gardishli kelebek klapanlarning strukturaviy xususiyatlari shundan iboratki, ildiz o'qi, kelebek plastinka markazi va vana tanasi markazi bir xil holatda. Umuman olganda, printsipial jihatdan, konsentrik kapalak klapanidan foydalanish mumkin, konsentrik kapalak valfidan foydalanishga harakat qiladi. Konsentrik kelebek klapan tizimli yoki operatsion jihatdan muhrlanish uchun yuqori talablarga ega emasligi sababli, bu an'anaviy mahsulotdir. Ekstruziyani yengish, qirib tashlash, muhrlanish ishlashini ta'minlash uchun asosan kauchuk yoki PTFE va boshqa elastik materiallardan foydalangan holda konsentrik kelebek valf o'rindig'i yumshoq muhrlangan kelebek klapandir. Bu harorat cheklovlari foydalanishda konsentrik kapalak vana qiladi.
Konsentrik gardishli kelebek vana spetsifikatsiyasi
| Material | Egiluvchan temir |
| Dizayn | API609-2004 |
| Tana | ASTM A536 65-45-12 |
| Disk | ASTM A536 65-45-12 |
| Poyasi | SS420/316 |
| O'rindiq | EPDM, NBR, FRM, PTFE |
| Pin | SS304/ 316 |
| Yong'oq | Zanglamaydigan po'lat |
| Sinf | PN16/PN10 |
| Vida | SS304 |
| Tutuvchi | DN uchun neylon50-DN300, DN uchun SS304350-DN1200 |
| Rulman | Grafitli PTFE |
| Harorat | -20 darajadan +140 darajagacha |
| Bosim darajasi | PN16 |
| Hajmi | DN40 - DN1200 |
| Drive versiyalari | Qo'l tutqichi, vites qutisi, pnevmatik aktuator, elektr aktuator |

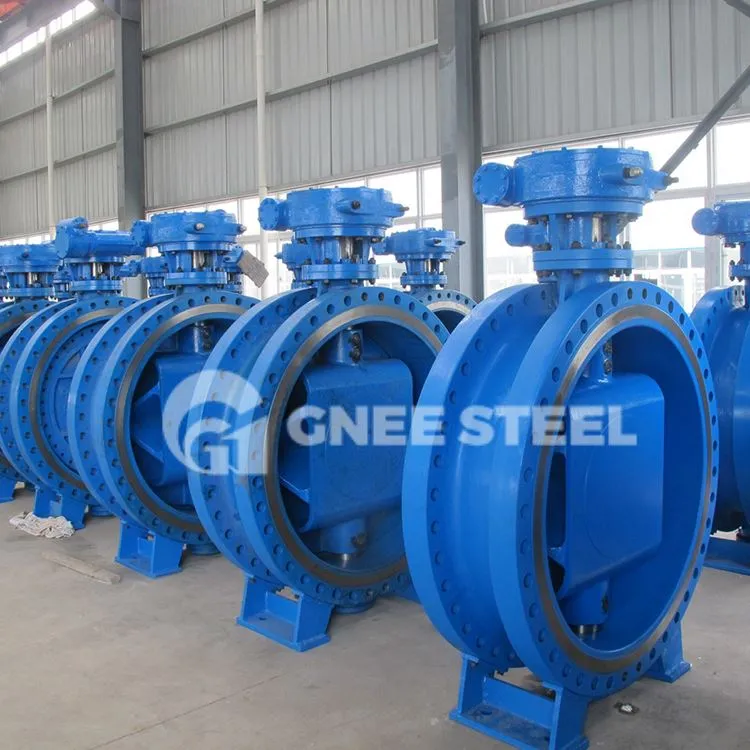

Konsentrik gardishli kapalak vana


Konsentrik gardishli kelebek vana materiallari ro'yxati
| Qism | Material | UZ Spec. |
| Tana | Egiluvchan temir | EN-JS 1050 |
| Disk | Egiluvchan temir | EN-JS 1050 |
| Bronza | EN1982 CC491K | |
| Zanglamaydigan po'lat | BS970 304 C15 | |
| Zanglamaydigan po'lat | BS970 316 C16 | |
| Mil | Zanglamaydigan po'lat | BS970 410 S21 |
| Zanglamaydigan po'lat | BS970 431 S29 | |
| Kreslo halqasi | EPDM / NBR / Viton / PTFE | |
| O-ring | EPDM/NBR | |
| Bushing | Bronza | EN1982 CC491K |
