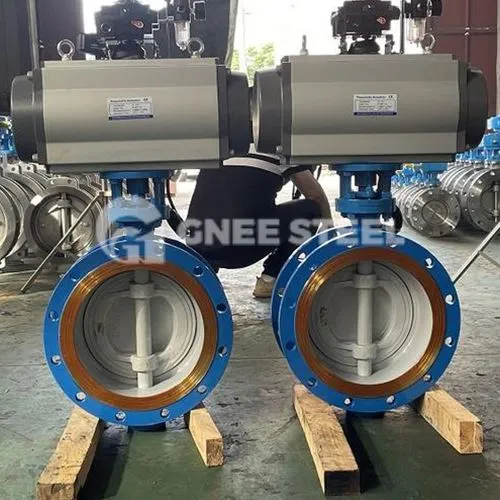

motorli kelebek klapan Tavsif
Motorli kelebek klapan - bu ochilish va yopish elementi sifatida yumaloq kapalak plastinkasidan foydalanadigan va suyuqlik o'tish joyini ochish, yopish va sozlash uchun valf novdasi bilan aylanadigan bir turdagi valfdir. Kelebek valfining kapalak plitasi quvur liniyasining diametri yo'nalishi bo'yicha o'rnatiladi. Kelebek vana tanasining silindrsimon kanalida disk shaklidagi kelebek plitasi o'q atrofida aylanadi, aylanish burchagi 0 daraja ~ 90 daraja orasida, 90 darajaga aylantirilganda vana to'liq ochiladi.
motorli kelebek klapan spetsifikatsiyasi
|
Hajmi diapazoni |
Tana materiali |
|
2"-80" DN50-DN2000 |
WCB, CF8, CF8M, CF3, CF3M, LCB, WC6 va boshqalar. |
|
Bosim darajasi |
Disk materiallari |
|
Sinf150-600-sinf PN6-PN100 |
WCB, CF8, CF8M, CF3, CF3M, LCB, WC6 va boshqalar. |
|
Ulanishni tugatish |
O'rindiq materiali |
|
Flanj (FF, RF, RJ), gofret, lug, dumba payvandlash |
SS304+Grafit, SS316+Grafit, NBR, EPDM, PTFE, RPTFE |
|
Struktura uslubi |
Poya materiali |
|
To'liq port, uch eksantrik, ikki eksantrik, konsentrik |
17-4PH, SS410, SS304, SS316, F51, F53 |
|
Aktuator imkoniyatlari |
Dizayn standarti |
|
Elektr |
API 609 |
|
Harorat diapazoni |
Yuzma-yuz standart |
|
-100 daraja ~800 daraja |
API 609, ISO 5752 |
|
Ulanish standarti |
Sinov standarti |
|
Flanjli burg'ulash: ASME B16.5, ASME B16.47 |
API598 |
aktuatorli motorli kelebek valf
Nazorat printsipi:
Elektr kapalak klapanining energiya manbai elektr quvvati bo'lib, u vana plitasini ishga tushiradi, bu esa valfni ochish va yopish va suyuqlikning rolini aylantirish yoki kesish uchun ishlaydi. Kirish 220V quvvat manbai to'g'ridan-to'g'ri kommutatsiya regulyatsiyasi bo'lishi mumkin, shuningdek, o'rnatilgan servo modul bo'lishi mumkin, kirish boshqaruv signallari (4 ~ 20mADC yoki 1 ~ 5VDC) va bir fazali quvvat manbai operatsiyani boshqarishi mumkin. Elektr kelebek klapanining elektr aktuatori kommutatsiya turiga va tartibga soluvchi turga bo'linishi mumkin, kommutatsiya tipidagi elektr kapalak klapan kommutatsiya rolini o'ynaydi; va tartibga soluvchi turdagi elektr kelebek klapan oqim tezligini bir darajaning mingdan biriga moslashtira oladigan oqim tezligini tartibga solish rolini o'ynaydi va u ham yuqori narxga ega bo'lgan bir turdagi valfdir. Tartibga soluvchi turdagi AC220V quvvat manbaiga sanoat avtomatizatsiyasini boshqarish tizimining oldindan o'rnatilgan parametr qiymati 4 ~ 20mA (0 ~ 5 va boshqa zaif boshqaruv) signalini qabul qilish quvvati sifatida sozlash amalini bajarish uchun.
