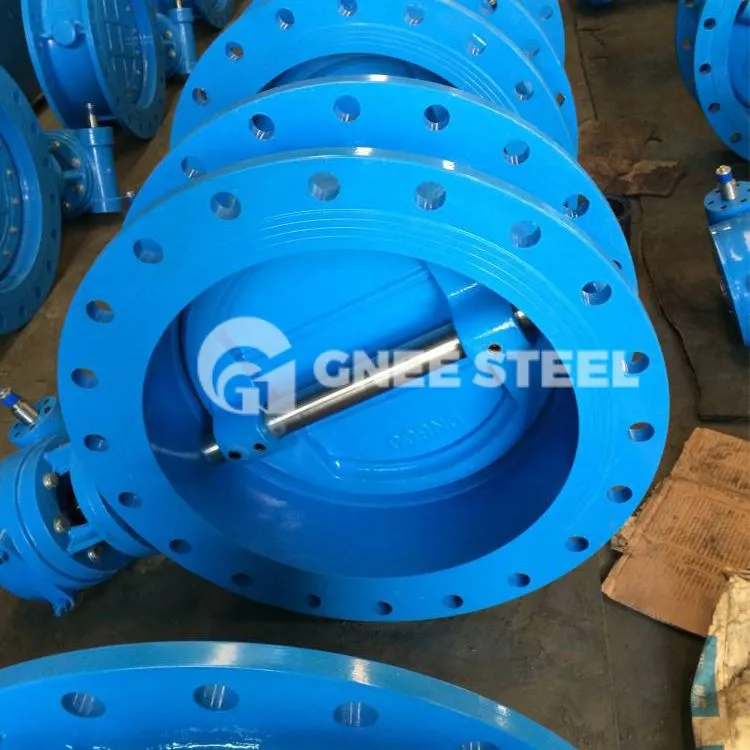

Flanesli yuqori samarali kelebek klapanlar, ayniqsa, katta diametrli valflar uchun javob beradi. Ular katta diametrli tartibga solish sohasida keng qo'llaniladi. Flanj tipidagi kelebek klapan to'liq ochilganda, oqim qarshiligi kichik bo'ladi. Kelebek plitasining ochilish burchagi taxminan 15-70 daraja orasida bo'lsa, gardishli kapalak valfi o'rtacha oqim tezligini juda sezgir tarzda boshqarishi mumkin. Bunga qo'shimcha ravishda, gardishli kelebek klapanining kapalak plitasi aylanish jarayonida o'chirish xususiyatiga ega bo'lganligi sababli, bu turdagi valflar to'xtatilgan zarracha muhiti bo'lgan quvur liniyalarida ishlatilishi mumkin. Muhrning kuchiga qarab, u kukunlar uchun ham ishlatilishi mumkin. va granulyar media quvurlari.
| Standartlar | ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202 |
| Materiallar | Karbonli po'lat, zanglamaydigan po'lat, alyuminiy bronza, Monel, Hastelloy, titanium, dupleks, super dupleks va boshqa maxsus mahsulotlar |
| Bosim ko'rsatkichlari | ANSI 150# dan ANSI 1500# gacha |
| Hajmi diapazonlari | 2" dan 140"- 50mm dan 3500 mm gacha (so'rov bo'yicha kattaroq o'lchamlar) |
| Ulanishlarni tugatadi | RF% 2c RTJ |
| ixtiyoriy O'rindiq halqalari | Chidamli RPTFE; Metall o'rindiqli INCONEL (qo'llashda yong'in xavfsizligi) |
| Harakatlar | Qo'lda, pnevmatik, elektr, gidravlik (qarama-qarshi og'irlik) va elektro-gidravlik |
Yuqori samarali klapanlar
- Xususiyatlari
Qattiq yopilish dizayni.
Bir qismli valf tanasi materiali mukammal korroziyaga chidamliligi bilan quyma po'lat yoki zanglamaydigan po'latdir.
A564 Gr dan tayyorlangan yuqori quvvatli bir qismli novda. 630/PH 17-4.
2 "-12" kvadrat milga ega ISO 5211 o'rnatish paneli. 14 "-24" kalitli ulanishlar qo'lda (tutqich va vites), pnevmatik va elektr aktuatorlarni to'g'ridan-to'g'ri o'rnatish imkonini beradi.
Ikki marta ofset konfiguratsiyasi, toraytirilgan burchakli disk dizayni. Maksimal oqim, minimal qarshilik, yuqori Cv.
Valf o'rindiqlari yumshoq (PTFE/RTFE) nitril kauchuk, EPDM, VITON yoki metall (A240 Tp 304/316) yong'inga chidamli valf o'rindiqlarida mavjud. Yumshoq va metall o'rindiqlarni almashtirish mumkin.
Bez gardish muhrga zarar etkazishi mumkin bo'lgan yukning notekis taqsimlanishini oldini oladi.
Ichki sayohatni to'xtatish dizayni diskning haddan tashqari harakatlanishini oldini oladi va valf o'rindig'iga mumkin bo'lgan zararni kamaytiradi.
Zaxira uzuklari 125 dan 200 gacha AARH sirt qoplamalarida mavjud va standart va spiral o'ralgan qistirmalari dizaynlariga mos keladi. Tashqi diametr tashqi oqishning oldini olish uchun qistirmalarni yopish yuzasiga kiritilgan.
Og'ir yuk ko'taruvchi tutqich va 10-joylashtirilgan tirqish plitasi diskni aniq burchakli to'xtashlarga joylashtiradi.
