Egiluvchan kelebek klapan oddiy tuzilishga ega, kichik o'lchamli va engil vaznga ega va faqat bir nechta qismlardan iborat. Bundan tashqari, tez ochish va yopish uchun uni faqat 90 daraja aylantirish kerak, bu esa oson ishlaydi. Shu bilan birga, elektr klapan yaxshi suyuqlikni boshqarish xususiyatlariga ega. Egiluvchan temir kelebek valfi to'liq ochiq holatda bo'lganda, vosita vana tanasi orqali oqayotganida, kelebek plastinkasining qalinligi yagona qarshilik hisoblanadi. Shuning uchun, valf tomonidan ishlab chiqarilgan bosimning pasayishi juda kichik, shuning uchun u yaxshi oqim nazorat qilish xususiyatlariga ega. Agar kelebek valfni oqim nazorati sifatida ishlatish kerak bo'lsa, asosiy narsa valfning o'lchamini va turini to'g'ri tanlashdir. Kelebek valfning strukturaviy printsipi, ayniqsa, katta diametrli valflarni tayyorlash uchun javob beradi. Kelebek klapanlar nafaqat neft, gaz, kimyo sanoati va suvni tozalash kabi umumiy sohalarda keng qo'llaniladi, balki issiqlik elektr stantsiyalarining sovutish suvi tizimida ham qo'llaniladi.
Kelebek klapanlarning texnik xususiyatlari
|
Hajmi diapazoni |
Tana materiali |
|
1 1/2"-40" DN% 7b{0}}DN1000 |
Quyma / egiluvchan temir, WCB, alyuminiy bronza |
|
Bosim darajasi |
Disk materiallari |
|
Sinf125-150-sinf %1 uchun qoʻying: |
Quyma / egiluvchan temir, WCB, alyuminiy bronza |
|
Ulanishni tugatish |
O'rindiq materiali |
|
Flanj, Gofret, Lug |
NBR% 2c EPDM% 2c PTFE, VITON |
|
Struktura uslubi |
Poya materiali |
|
Ikki tomonlama eksantrik, konsentrik |
SS416, SS410, 17-4PH, SS304, SS316 |
|
Aktuator imkoniyatlari |
Dizayn standarti |
|
Qo'lda, qurt tishli, pnevmatik, elektr, gidral |
MSS SP% 7b{0}}, API609, EN593 |
|
Harorat diapazoni |
Yuzma-yuz standart |
|
-0 daraja ~200 daraja |
API609, ISO5752 seriyali 20, BS5155.1 |
|
Ulanish standarti |
Sinov standarti |
|
Flanjli burg'ulash: EN1092-1, ANSI B16.5, BS4504. |
API 598 |

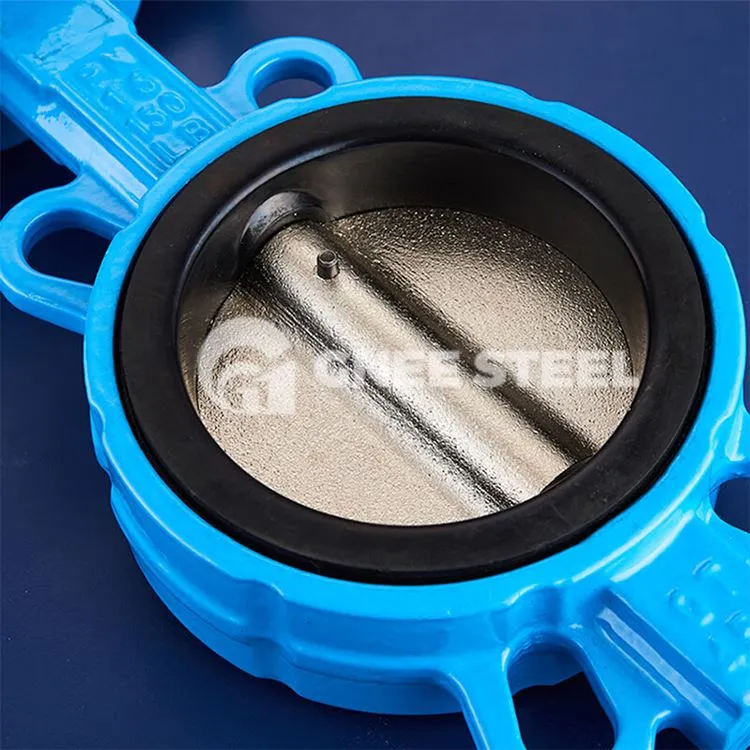

Egiluvchan kapalak vana
