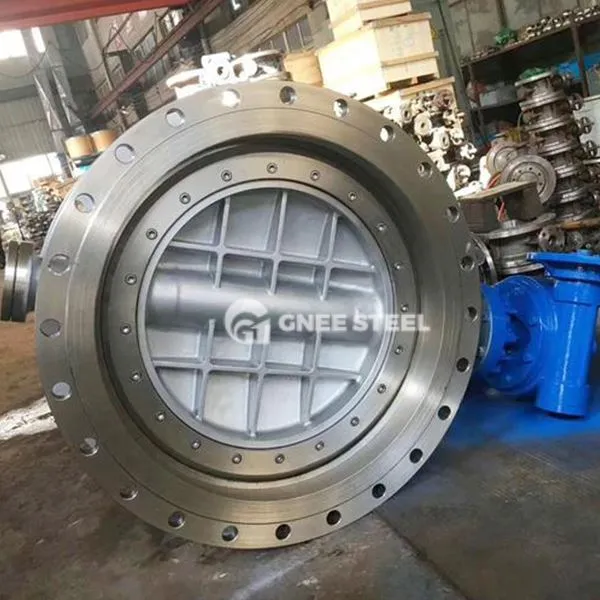

Flanj tipidagi kapalak valf

"Dange" dagi kapalak klavi - bu gaz quvurining media oqimini boshqaradigan yoki disk shaklidagi kapalak plastinkasini aylantirib suyuqlikni kesib tashlaydi. Valvli tanasi ikkala uchida ikkala uchida gullab-yashnagan va murvat bilan tok liniyasiga ulangan. 425 darajadan kam yoki unga teng yoki 1,6 mPaga teng yoki teng bo'lgan ish sharoitlari uchun ish sharoitlari uchun mos keladi. Bu suv, kimyo, energiya va boshqa sohalar kabi tezkor ochilish va yopilish yoki oqimlarni tartibga solishni talab qiladigan suyuqlikni boshqarish tizimlarida keng qo'llaniladi.

Yadro tuzilishi kompozitsiyasi
Valf tanasi

MATERIALLAR, asosan ishlaydigan temir, quyma po'lat yoki zanglamaydigan po'latdan yasalgan temir yoki zanglamaydigan po'latdir (masalan, zanglamaydigan po'lat kislota va ishqoriy vosita uchun mos).
Garov ishonchli va ishonchlilikni muhrlashni ta'minlash uchun murvatlar tomonidan stenttalashtiriladi va qat'iy bog'liq.
Kapalak plitasi

Disk shaklidagi ochilish va yopilish qismida 90 darajadan kam yoki teng bo'lgan aylanma burchagi mavjud bo'lib, markaziy chiziq yoki eksantrik tuzilmasini qabul qiladi. Sirtni zanglamaydigan po'lat yoki qattiq qotishni yaxshilash uchun pishirilishi mumkin.
Oqimli dizayn oqimga chidamliligini kamaytiradi. To'liq ochilganda, diametri bosimni yo'qotishini kamaytirish uchun quvur liniyasiga mos keladi.
Muhrlash tizimi

Yumshoq muhr: Nitril rezina, florororbaber yoki ptfe, juda past harorat va toza media uchun mos keladigan a'lo muhr ishlashi bilan mos keladi.
Qattiq muhr: ko'p qatlamli metall muhr muhr muhr muhrini (masalan, zanglamaydigan po'lat qatlamiga), yuqori harorat va yuqori bosimga chidamli, 425 darajadagi ish sharoitlariga mos keladi.
Uzatish mexanizmi

Valve va kapalak plitasi qurtlar tishli va pnevmatik aktuator bilan mos keladigan va pnevmatik gazli kapalak kabi) bilan mos keladigan.



flanj tipidagi kapalak valf



"Dange" dagi kapalakning afzalliklari va kamchiliklari:

• Afzalliklari

Chez ochish va yopilish 90 darajaga aylanib, to'liq ochilishi \/ yopiladi, foydalanish oson va past moment.

Kam oqayotgan qarshilik: Oqim kanallari to'liq ochilib, bosimning yo'qolishi, katta oqim stsenariylari uchun mos keladigan darvoza valfining atigi 1\/3 qismini tashkil qiladi.

Kuchli korroziya qarshiligi: zanglamaydigan po'latdan yasalgan valfulyatsiya materiallari va muhrlash materiallari (masalan, ptfe) kislota, ishqor va organik hal qiluvchi korroziyaga qarshi tura oladi.

Kam xarajatlar: Tarkibi oddiy va ixcham, ayniqsa, katta diametri quvurlar uchun mos keladi.

• Kamchiliklari

Yuqori harorat va yuqori bosim cheklovlari: yumshoq muhrlash materiallari (masalan, kauchuk) yuqori haroratlarda qarishlarga moyil va qattiq muhrli klapan tarkibiy cheklovlar tufayli kuchli oqim klapanlari yuqori oqim varaqaga ega.

Odatda ochiq holatda yumshoq muhrli interveyerni yumshoq yopishtirish xavfi va uzoq muddatli foydalanish muhrlash ko'rsatkichini kamaytirishi mumkin.

Sanoat arizalari va muammolarni hal qilish

• Oddiy qo'llanma tarmoqlari

Suv muhandisligi: kommunal suv ta'minoti va drenaj tarmoqlarini kesish va oqimlarni boshqarish, nopokliklarni o'z ichiga olgan suv havzalari uchun mos keladi.
Energetika va kimyo sanoati: Neft va gaz quvuri, korroziyaga chidamli dizayn klapan hayotini kengaytiradi.
Elektr energetikasi Metallurgiya: Yuqori haroratli qiziy gazlar tizimi, metall qattiq muhrlash strukturasi barqarorlikni muhrlashni ta'minlaydi.
Oziq-ovqat va farmatsevtika: Sanitariya zanglamaydigan po'lat toza quvurlarning ehtiyojlarini qondiradi.

• Muammoni hal qilish

Tez kesish va oqim regulyatsiyasi: Energiya yo'qotishini kamaytirish uchun er osti plitasi aylanishi orqali aniq nazoratni aniq boshqarish orqali erishiladi.
Muhriy ishonchlilik: Muhr dizayni murakkab ommaviy axborot vositalarining oqishi (masalan, kanalizatsiya zarralari kabi).
Tizim xavfsizligi: suv bilan bolg'aga ta'sirini kamaytiring (masalan, enterni sekinlashtirishning sekin o'zgaruvchanlari) va nasoslar, klapanlar va quvurlar asboblarini himoya qilish
