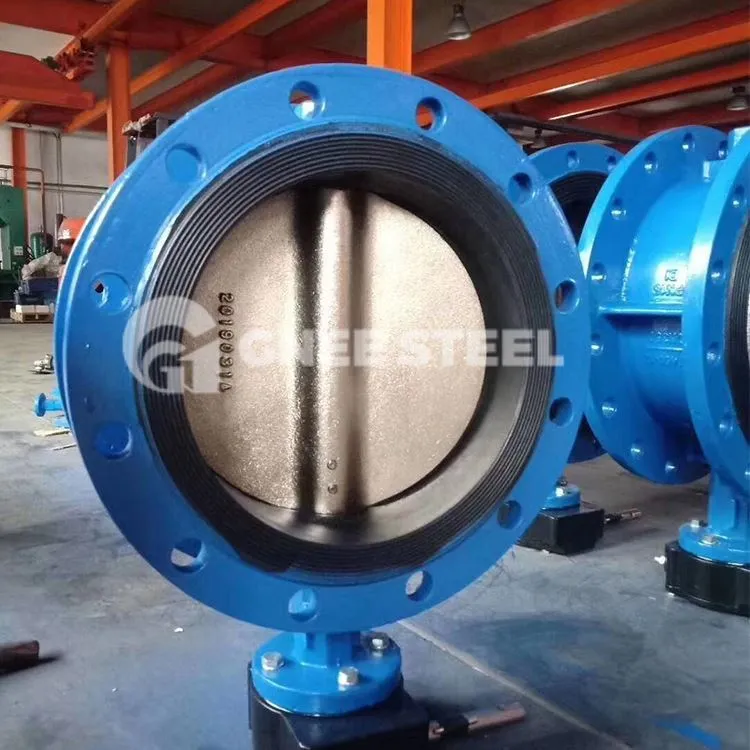

Konsentrik kelebek valfli kapalak plitasi va valf o'rindig'ining ekstruziyasi muammosini hal qilish uchun bitta eksantrik kapalak klapan ishlab chiqarildi, vana ildiz o'qining strukturaviy xususiyatlari kapalak plitasining markazidan chetga chiqdi, shuning uchun yuqori va pastki uchlari kelebek plitasining yuqori va pastki uchlarini va haddan tashqari ekstruziyaning valf o'rindig'ini yumshatish uchun endi aylanma o'qga aylanmaydi, tarqaladi.
| Hajmi | 2"~48"(DN50~DN1200) so'rov bo'yicha kattaroq o'lchamlar |
| Bosim | Sinf ANSI #150~900, PN10, PN100 |
| Tana materiali | Karbonli po'lat, zanglamaydigan po'lat, qotishma po'lat, dupleks po'lat va boshqalar. |
| Standart muvofiqlik | ISO 5752, BS5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN3202. |
| Ulanishlarni tugatish | Flanesli uchlari YOKI WAFER, LUG, BW |
| Operatsiya | qo'lda, pnevmatik, elektr yoki boshqalar |
| Muhrlar | NBR, EPDM, VITON, PTFE yoki metall o'rindiq va boshqalar. |
Yagona eksantrik valfning asosiy o'lchamlari va og'irliklari
|
Texnik xususiyatlari |
Yuqish |
L |
D |
D1 |
d |
n |
d0 |
b |
f |
Φ |
vazn |
||||||||||
|
DN100 |
XJ24 |
127 |
220 |
180 |
156 |
8 |
19 |
19 |
3 |
150 |
19 |
||||||||||
|
DN150 |
XJ24 |
140 |
285 |
240 |
211 |
8 |
23 |
19 |
3 |
150 |
37 |
||||||||||
|
DN200 |
XJ30 |
152 |
340 |
295 |
266 |
8 |
23 |
20 |
3 |
300 |
51 |
||||||||||
|
DN250 |
XJ30 |
165 |
395 |
350 |
319 |
12 |
23 |
22 |
3 |
300 |
68 |
||||||||||
|
DN300 |
4022 |
178 |
445 |
400 |
370 |
12 |
23 |
24.5 |
4 |
300 |
93 |
||||||||||
|
DN350 |
4023 |
190 |
505 |
460 |
429 |
16 |
23 |
24.5 |
4 |
400 |
122 |
||||||||||
|
DN400 |
4023 |
216 |
565 |
515 |
480 |
16 |
28 |
24.5 |
4 |
400 |
152 |
||||||||||
|
DN450 |
4024 |
222 |
615 |
565 |
530 |
20 |
28 |
25.5 |
4 |
400 |
182 |
||||||||||
|
DN500 |
4024 |
229 |
670 |
620 |
582 |
20 |
28 |
26.5 |
4 |
400 |
230 |
||||||||||
|
DN600 |
4025 |
267 |
780/755 |
725/705 |
682/667 |
20 |
31/26 |
30 |
5 |
400 |
388 |
||||||||||
|
DN700 |
4025 |
292 |
895/860 |
840/810 |
794/772 |
24 |
31/26 |
32.5 |
5 |
400 |
480 |
||||||||||
|
DN800 |
4026 |
318 |
1015/975 |
950/920 |
901/878 |
24 |
34/31 |
35 |
5 |
500 |
661 |
||||||||||
|
DN900 |
4026 |
330 |
1115/1075 |
1050/1020 |
1001/978 |
28/24 |
34/31 |
37.5 |
5 |
500 |
813 |
||||||||||
|
DN1000 |
4026 |
410 |
1230/1175 |
1160/1120 |
1112/1078 |
28 |
37/31 |
40 |
5 |
500 |
1018 |
||||||||||
|
DN1200 |
4027 |
470 |
1455/1405 |
1380/1340 |
1328/1295 |
32 |
40/34 |
45 |
5 |
500 |
|||||||||||
Kelebek vana
