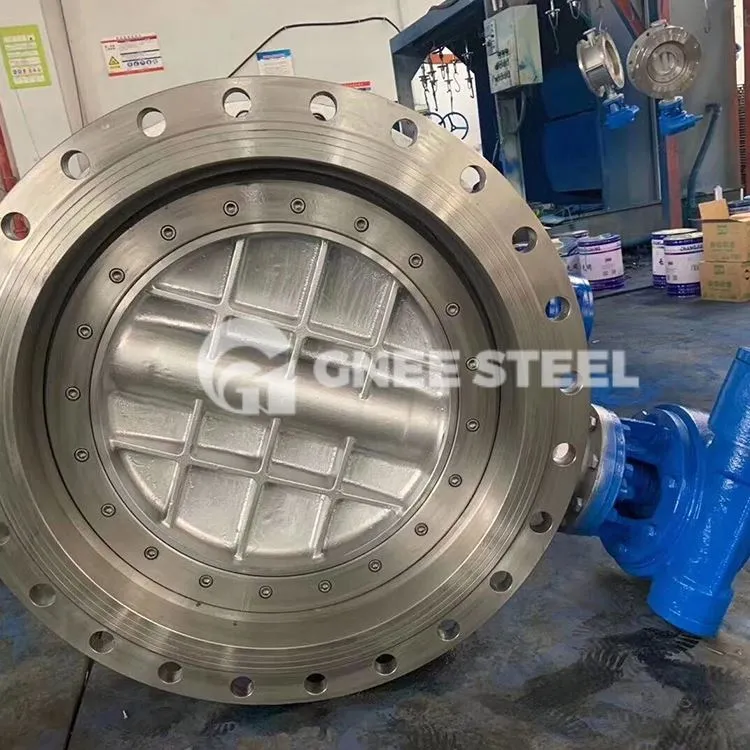

Elastik kelebek valfning kelebek plitasi quvurning diametrli yo'nalishi bo'yicha o'rnatiladi. Kelebek klapan korpusining silindrsimon kanalida disk shaklidagi kapalak plitasi o'q atrofida aylanadi va aylanish burchagi 0 gradusdan 90 darajagacha bo'ladi. U 90 gradusgacha aylanganda, valf to'liq ochiladi.
|
Hajmi diapazoni |
Tana materiali |
|
2"-48" DN50-DN1200 |
Egiluvchan temir, WCB, CF8, CF8M |
|
Bosim darajasi |
Disk materiallari |
|
Sinf125-150-sinf PN10-PN16 |
Egiluvchan temir, WCB, CF8, CF8M, Al-bronza C958 |
|
Ulanishni tugatish |
O'rindiq materiali |
|
Flanj, Gofret, Lug |
NBR, EPDM, PTFE, VITON |
|
Struktura uslubi |
Poya materiali |
|
Ikki tomonlama eksantrik, konsentrik |
SS416, SS410, 17-4PH, SS304, SS316 |
|
Aktuator imkoniyatlari |
Dizayn standarti |
|
Qo'lda, qurt tishli, pnevmatik, elektr motorli |
MSS SP-67, API609, EN593 |
|
Harorat diapazoni |
Yuzma-yuz standart |
|
0 daraja ~200 daraja |
API609, ISO5752 seriyali 20, BS5155.1 |
|
Ulanish standarti |
Sinov standarti |
|
Flanjli burg'ulash: EN1092-1, ANSI B16.5, BS4504. |
API 598 |
Kelebek vanalar
- Elastik kelebek klapanning o'ziga xos xususiyati shundaki, valf o'rindig'ining muhrlangan halqasi yumshoq T shaklidagi muhrlangan halqaning har ikki tomonida zanglamaydigan po'latdan yasalgan ko'p qatlamlardan iborat.
Vana plitasining va vana o'rindig'ining muhrlangan yuzasi eğimli konusning tuzilishi bo'lib, haroratga chidamli va korroziyaga chidamli qotishma materiali vana plitasining eğimli konus yuzasida qoplanadi; sozlash halqasi bosim plitasi va bosim plitasidagi sozlash murvatiga o'rnatilgan kamon birga yig'iladi. Ushbu tuzilma gilza va vana tanasi o'rtasidagi bardoshlik zonasini va o'rta bosim ostida valf novdasining elastik deformatsiyasini samarali qoplaydi va o'rta transportning ikki tomonlama almashinuvi paytida valfda mavjud bo'lgan muhrlanish muammosini hal qiladi.
Sızdırmazlık halqasi har ikki tomondan yumshoq T shaklidagi ko'p qatlamli zanglamaydigan po'lat plitalardan iborat bo'lib, metall qattiq muhrlanish va yumshoq muhrlanishning ikki tomonlama afzalliklariga ega. Past yoki yuqori harorat sharoitidan qat'i nazar, u nol qochqinning muhrlanishiga ega. Sinovlar shuni ko'rsatdiki, hovuz ijobiy oqim holatida bo'lganda (o'rta oqim yo'nalishi kapalak plitasining aylanish yo'nalishi bilan bir xil), muhrlangan sirtdagi bosim uzatish moslamasining momenti va muhitning ta'siridan kelib chiqadi. valf plastinkasiga bosim. To'g'ridan-to'g'ri o'rta bosim oshganda, valf plitasining eğimli konus yuzasi va valf o'rindig'ining sızdırmazlık yuzasi orasidagi siqish qanchalik qattiq bo'lsa, muhrlanish effekti shunchalik yaxshi bo'ladi.
Teskari oqim holatida, valf plitasi va valf o'rindig'i orasidagi muhr valf plitasini valf o'rindig'iga bosishga majbur qilish uchun haydash moslamasining momentiga tayanadi. Teskari o'rta bosim oshgani sayin, valf plitasi va valf o'rindig'i orasidagi birlik musbat bosim o'rtacha bosimdan kamroq bo'lsa, yuklanganidan keyin sozlash halqasining bahorida saqlanadigan deformatsiya muhrlangan sirtdagi qattiq bosimni qoplashi mumkin. valf plitasi va valf o'rindig'ining. Avtomatik kompensatsiya rolini o'ynang.
Shu sababli, ushbu foydali model mavjud texnologiya kabi vana plastinkasiga yumshoq va qattiq ko'p qatlamli muhr uzuklarini o'rnatmaydi, balki to'g'ridan-to'g'ri valf tanasiga o'rnatiladi. Bosim plitasi va valf o'rindig'i o'rtasida sozlash halqasini qo'shish ideal ikki tomonlama qattiq muhrlash usuli hisoblanadi. . U eshik vanalarini va sharli vanalarni almashtirishi mumkin
