Vana poyasining o'qi diskning markazidan ham, korpusning markazidan ham chetga chiqadi va valf o'rindig'ining aylanish o'qi vana tanasi kanalining o'qiga burchak ostida bo'ladi. Ushbu konfiguratsiya uch eksantrikli kelebek valf sifatida tanilgan. Vana plitasining aylanish markazi (ya'ni, valf o'qi markazi) valf plitasining muhrlangan qismidan A masofasi va valf tanasining markazidan B masofasi bilan qoplanadi. Bunga qo'shimcha ravishda, valf korpusining muhrlangan yuzasining o'rta chizig'i va valf o'rindig'ining markaziy chizig'i (ya'ni, valf korpusining markaziy chizig'i) ning burchak chizig'ini hosil qiladi. Ikki eksantrikli kelebek klapan bilan bog'liq muammolarni hal qilish uchun kapalak klapan uchinchi eksantriklikni o'z ichiga oladi. Ushbu konstruktsiyada, vana poyasining o'qi eksantrik bo'lib qolsa, kapalak plitasining sızdırmazlık yuzasining konus o'qi korpusning silindrsimon o'qiga nisbatan siljiydi. Binobarin, uchinchi eksantriklik qo'llanilgandan so'ng, kelebek plitasining muhrlanish qismi endi haqiqiy aylana emas, balki ellipsdir. Buning natijasida assimetrik muhrlangan sirt hosil bo'ladi, bir tomoni tananing markaziy chizig'iga, ikkinchi tomoni esa unga parallel.
Mahsulot spetsifikatsiyasi
| Hajmi | DN% 7b{0}}DN2000 |
| Yuzma-yuz | API609, BS5155, DIN3202, ISO5752, JIS F7480, API594 va boshqalar |
| Ulanish flanes | PN6/PN10/PN16/PN25/JIS5K/10K/16K/150LB/AS2129 Jadval D/E |
| O'rnatish gardish | ISO 5211 |
| Ish bosimi | % 2fPN16% 2fPN25 |
| Ilova | Chuchuk suv, dengiz suvi, neft, gaz, kislota, oziq-ovqat, bug ' |
| Ilova harorati | -210~250 ºC |
| Sinov bosimi | 1,1 Mpa, 1,8 Mpa, 27,5 Mpa |
| O'rindiq turi | Yumshoq orqa / qattiq orqa / vulkanizatsiyalangan |
| Ulanish teshiklari raqami. | 2/4 teshik |
| Tana turi | 1/2 dona |

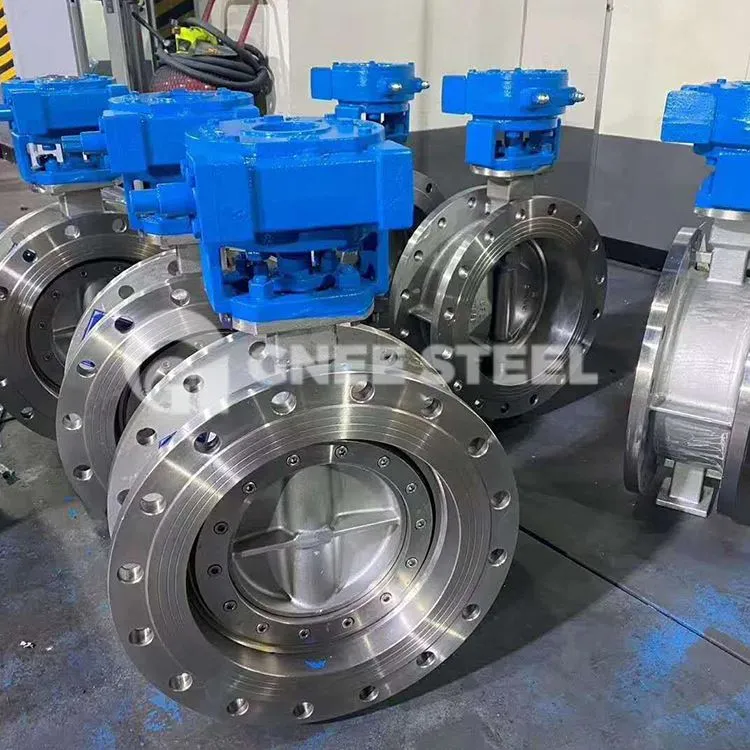

Uch eksantrik kapalak vana
TSS
Savol: Siz ishlab chiqaruvchi yoki distribyutormisiz?
A:Biz klapan ishlab chiqarish, loyihalash, ishlab chiqarish va sotish bo'yicha 16 yillik tajribaga ega valf ishlab chiqaruvchisiz.
Savol: Bu tayyor mahsulotmi yoki uni sozlash mumkinmi?
A:Biz sizning texnik talablaringiz, chizmalaringiz, parametrlaringiz va boshqa xususiyatlaringiz bo'yicha professional valflarni moslashtiramiz.
Savol: Sizning narx shartlari qanday?
A:Zavod narxi, FOB.
Savol: Minimal buyurtma miqdori qancha?
A:Kichik diametrli klapanlar uchun har bir model uchun 10 dona va katta diametrli valflar uchun har bir model uchun 1 dona. Agar sizda maxsus talablar bo'lsa, iltimos biz bilan bog'laning.
Savol: To'lov shartlari qanday?
A:T/T yoki L/C.
