Yuqori haroratli nazorat valfining valf diski disk shaklida bo'lib, valf o'rindiq kanalining aylanish o'qi atrofida aylanadi. Valfning ichki kanali tartibga solinganligi sababli, oqim qarshiligi ko'tarilgan kelebek nazorat valfidan kichikroq. Bu past oqim tezligi va oqimning kamdan-kam o'zgarishi uchun javob beradi. Katta diametrli ilovalar uchun u pulsatsiyalanuvchi oqim uchun mos emas va uning muhrlanish ko'rsatkichlari ko'tarish turi kabi yaxshi emas. Kelebek nazorat klapanlari uch turga bo'linadi: bitta diskli turdagi, ikki diskli turdagi va ko'p yarimli turdagi. Ushbu uchta shakl asosan valf diametriga ko'ra bo'linadi. Maqsad, muhitning oqim yoki teskari oqimni to'xtatish va gidravlik ta'sirni zaiflashtirishga yo'l qo'ymaslikdir.
| Valf hajmi | 2″–36″ DN50–DN900 |
|---|---|
| Bosim klassi | 150LB dan 600LB gacha PN10 dan PN64 gacha |
| Materiallar | WCB, CF8, CF3, CF8M, CF3M, B148, A105, LF2, F304, F316 |
| Dizayn va ishlab chiqarish standartlari | API6D |
| Yuzma-yuz standartlari | ASME B16.10 |
| Flanj o'lchamlari standartlari | ASME B 16.5, ASME B16.47, EN1092-1 |
| Bosim sinovi standartlari | API 598 (Nol oqish), API 6D |
| Yong'in xavfsizligi sinov standartlari | API607 |
| Sifat/mahsulot sertifikatlari | ISO9001, ISO14001, ISO18001 |
| Qochqin emissiyalar | ISO 15848-1, API 622 |
| NACE | NACE MR 0103 NACE MR 0175 |
| Valf operatori imkoniyatlari | – |
| O'chirish klassi | API 598 (nol oqish), |
| Bore | To'liq teshik |
| Jarayonli ulanish turlari | Gofret turi, gardish turi, |

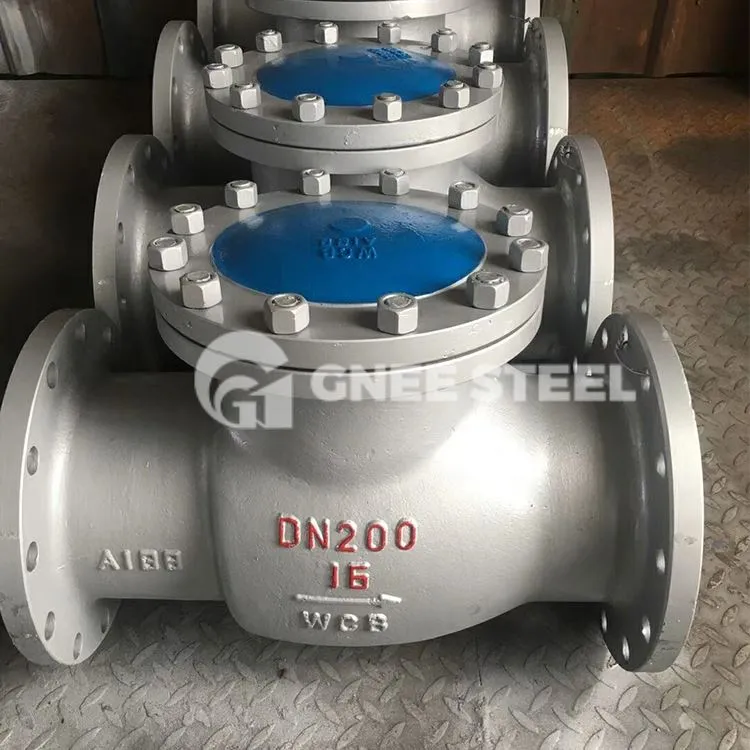

- yuqori haroratli nazorat valfi
- Yuqori haroratli nazorat valfining afzalliklari
1. To'g'ridan-to'g'ri turdagi, kichik o'rta oqim qarshiligi;
2. Xizmat va ta'mirlash qulay va tezdir.
3. Valfning o'rta porti bosimning o'z-o'zidan tejamkorligi muhrlangan strukturasini qabul qiladi. O'rtacha bosim qanchalik baland bo'lsa, muhrlanish ko'rsatkichlari shunchalik yaxshi bo'ladi;
4. Valfning ochilishi va yopilishi muhitning kuchi bilan amalga oshiriladi. Vositachi qaytsa, u avtomatik va tez yopiladi.
5. Sızdırmazlık yuzasi yuqori qattiqlik, korroziyaga chidamliligi, kavitatsiyaga chidamliligi, chizishga chidamliligi va valfning uzoq xizmat qilish muddatiga ega bo'lgan Stellite kobalt asosidagi qattiq qotishma yuzadan yasalgan.
