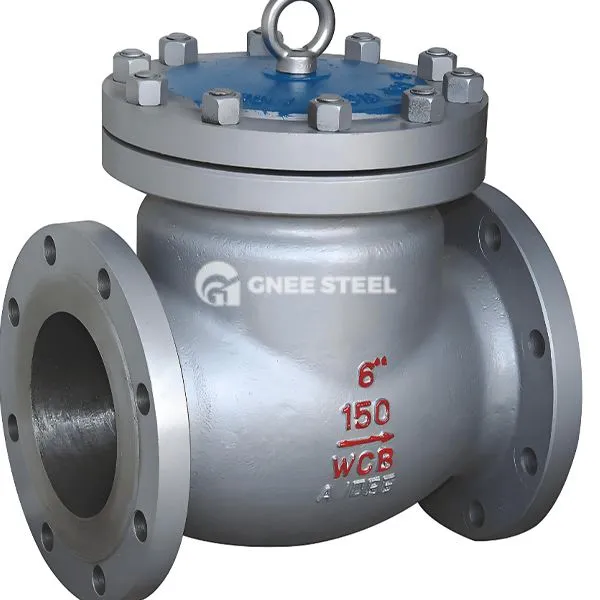

Bosimni muhrli tekshiruv valfi

Bosimning muhrlanganini tekshirish klapan - bu o'q atrofida bir diskni aylantirib, bir tomonlama o'chishga erishadigan valf. Uning asosiy xususiyati - bu tazyiqlarni kuchaytiradigan muhrlash strosidan foydalanish (masalan, metall nopet yoki elastik muhrlash va halqalar kabi), yuqori bosimning oqishi natijasida oldini olish. O'rta valgacha oqimni oldini olish uchun neft va kimyoviy sanoat kabi yuqori bosimli quvurlar tizimlari uchun mos keladi va suv bolg'a ta'sirini kamaytiradi.

Valfulyatsiya va klapan komponentlari

Valve organi materiallari: uglerod po'lat (WCB), zanglamaydigan po'latdan (316/304) yoki dupleks po'lat (2205), yuqori bosim va korroziy vositalardan kam.
O'z-o'zini siqish muhrlash tuzilishi: Vana qopqoq yoki valfning tanasi o'rtasida metall spiral yara yoki o-ring ishlatiladi. O'rta bosim ko'tarilganda, nol oqish ({2}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} ga teng bo'lishi uchun muhrlangan sirt bosimi oshadi. 01%.

Valve qopqog'i va dizayni

Being V harfi: disk shaklidagi valf qopqog'i aylanadigan o'q atrofida aylanadi va oqimli diametri (DN50 ~ dn1200) uchun oqim chidamliligini kamaytiradi (DN50 ~ dn1200) past oqim kursi stsenariylari.
Bufer mexanizmi: Ba'zi modellar, valf qopqog'ini yopish va quvurlar tebranishini oldini olish uchun ichkarida namlash yoki gidravlik tamponlari mavjud.

Hajmi: 2 "~ 24" (DN50MM-DN600MM)

Bosim: ANSI 600LB ~ 3500LB (PN100 ~ PN420)

Vosita: suv gaz moyi havo ekasi

Harorat: -29 ilmiy darajasi -550 ilmiy darajasi

Tana: A105, qotishma po'lat, cf8

Ulanish usuli: tishli, but-payvandlash, garov

Ishlab chiqarish standartlari: API 6D, GB / T 12235-2007

Tekshirish standartlari: API 698, GB / T 12224-2015

Uzunlik standartlari: Asme B 16.10, GB / T 12221-2005

Flane Standartlar: jb / t {74-94, gb / t {1}}

Bosim reytingi: Asme B 16.34, GB / T 12224-2015

Flane Standartlar: Asme B16.5, Asme B16.47 a, API 605



Bosimni muhrli tekshiruv valfi



Afzalliklari

Ishonchli yuqori bosimli muhrlash: O'z-o'zini siqishni muhrlash dizayni an'anaviy lavozimining murvatini muhrlash muammosidan qochib, yuqori bosim ostida (pn160 ga teng) dagi ko'rsatkichni yaxshiroq muhrlash mavjud.
Kam oqlaydigan qarshilik va uzoq umr: Oqlangan valfulyatsiya ba'zan yoki 0}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} ning yuzasi 100 tagacha va uzatmalar.
Moslashuvchan o'rnatish: gorizontal, vertikal yoki moyil quvur liniyasini o'rnatishni qo'llab-quvvatlaydi. Verti-vertikal ravishda o'rnatilganda o'rta oqim yo'nalishi pastki qismdan yuqoriga bo'lishi kerak.
