Qo'lda darvoza tavsifi
Qo'l darvoza valfi - bu qo'lda operatsiya bo'yicha suyuqlik oqimini boshqaradigan valf. Uning ochilishi va yopilish qismlari darvoza. Darvozaning harakat yo'nalishi suyuqlik yo'nalishi bo'yicha perpendikulyar. Bu faqat to'liq ochilish yoki to'liq yopilishga erishish mumkin va oqimlarni boshqarish yoki kesish uchun ishlatilishi mumkin emas.
Yadro tuzilishi va tarkibiy qismlari
Asosiy komponentlar:
Valf korpusi: suyuqlik kanalini sig'diradigan asosiy tuzilma. Material o'rtacha xususiyatlarga moslashtirilishi kerak.
Darvoza: u qattiq darvoza (integral quyish) va elastik eligi (ozgina deformatsiyaga) bo'linadi. Ba'zi modellar muhrlashni yaxshilash uchun parallel dizaynni qabul qilishadi.
Muhr qilish sirti:
Metall muhr: masalan, karbidi (soat 6), yuqori harorat va zarracha eroziyasiga chidamli.
Metallovsiz muhr: masalan, polietetrafluoroetilen (ptfe), toza suyuqliklar uchun mos.
Drayv qurilmasi: Qo'lda, valf novdasi, yong'oq yong'og'i, bu eshikni aylanib, qo'lchinka aylanishi uchun eshikni ko'taradi.
Ishlar printsipi
Ochish va tugatish jarayoni:
Ochish: Qo'lini soat yo'nalishi bo'yicha aylantiring, valf novdasi darvoza kanalidan butunlay ko'tarilib, to'siqsiz kanal hosil qiladi.
Yopish: Qo'l qoplamasi soat miliga teskari tomonga buriling, darvoza kesishish uchun klevli o'rindiq bilan mahkam o'rnashish uchun bosing.
Muhr qilish mexanizmi:
Xardge muhri: Darvoza xanjar burchagi (odatda 50 daraja) va valnalikka muhrlash effektini kuchaytirishda o'rta bosim o'tkazadi.
Elastik to'shakda ishlov berish xatolari yoki kiyishni qoplash va ishonchli tarzda muhrlovchi muhrlashni ta'minlash uchun ozgina deformatsiya qilinishi mumkin.
Qo'lda darvoza klassifikatsiyasi
1. Dizayn va ishlab chiqarish: ANSI B16.34, API 600, API6D
2. Korpus tuzilishi: OS & Y, bobetli shongan, qattiq yoki egiluvchan xanjarni dizayn
3. O'lcham o'lchamlari: 2 "36"
4
5. Oxirgi ulanishlar: xiralashgan, butt payvand
6
7. Turli xil xizmat sharoitlariga mos keladigan turli xil materiallar mavjud
8. Aktuator: Qo'lda, elektr ishtiroki
9. Nace MR 0175 so'rov bo'yicha

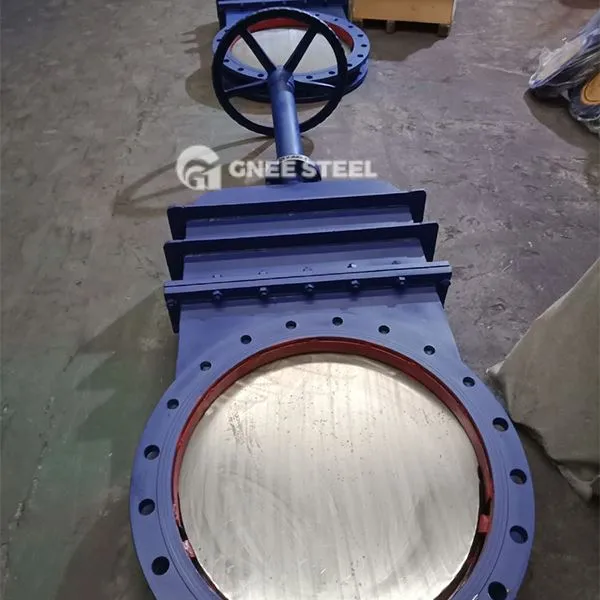

Qo'lda darvoza klapanlari
Arizalar:
Neft-kimyo sanoati: xom neft va bug 'quvurlarini kesish.
Oqova suvlarni tozalash: aralashmalarni kesish uchun tolalar va pulpa kabi aralashuvlarni o'z ichiga olgan slurry quvurlar.
Quvvat tizimi: qozon kanallari, sovutish suv tizimini ochish va yopish.
